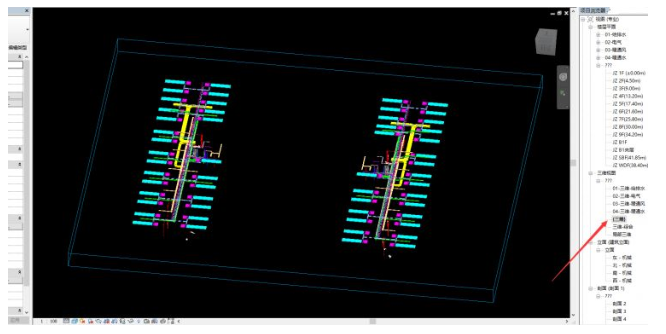

01、BIM模型搭建完成后，一般需要在三维展示。展示要有侧重点，比如侧重机电管线、侧重空调系统，或者只是展示某一个比较复杂的机房，一般的方式就是通过剖面框将需要展示部分框出来并单独保存一个视图，如图所示。

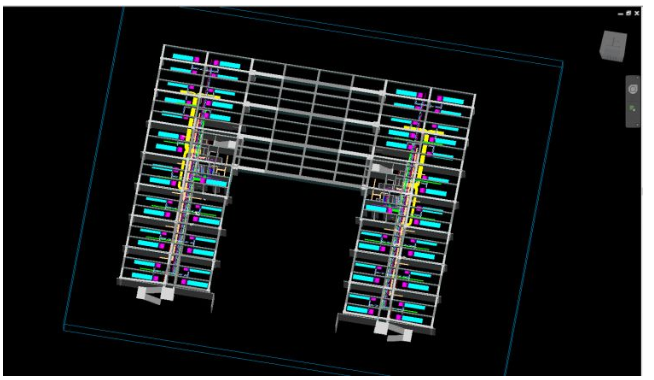

    02、很多时候想要表达机电构件的时候，需要显示它跟土建构件的相对位置关系，土建模型和机电模型同时显示，会影响机电效果的表达，如图所示。

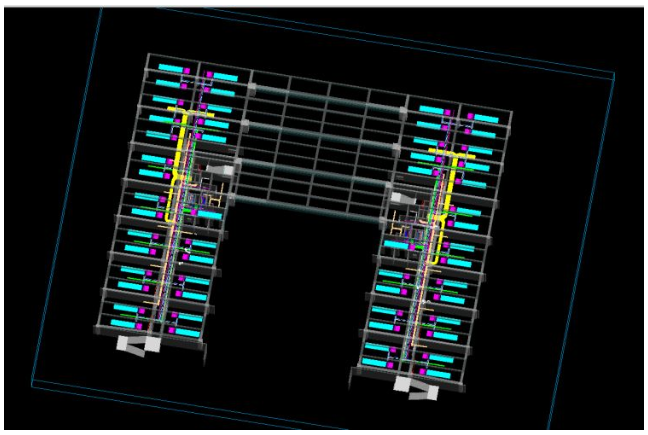

    03、这时候让土建构件淡显从而突出机电管综。方式有很多种，比如在vv可见性中为所有土建构件设置一个透明度，如图所示。

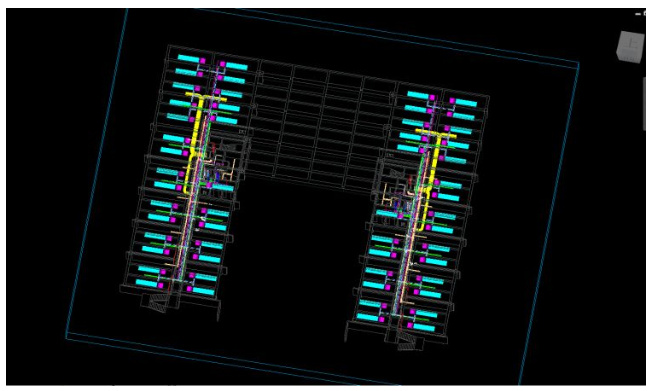

    04、有一个简便方法可以不用设置每个族类别的透明度，比较便捷，效果也不错：设置规程为机械。此时非机电构件均显示为半色调，如图所示。

    意义：通过上述文章一个简单的技巧，既能突显主要专业的（机电）的实际情况，又能体现相对专业（建筑、结构）的位置关系，并且操作也不是很复杂。
