1）在RevitArchitecture中，除可以直接使用详图索引工具根据模型生成索引详图外，还可以在详图中引入已有AutoCAD中绘制的详图大样。

    2）在使用详图索引工具时，在类型选择器选择详图索引的类型，设置将要生成详图索引的比例，勾选选项栏中“参照其它视图”，在其后的下拉列表中选择“新绘图视图”选项，如图1在视图中绘制要索引的详图索引范围，RevitArchitecture会生成空白详图索引视图。

    【注意】绘制索引轮廓前勾选参照其他视图。

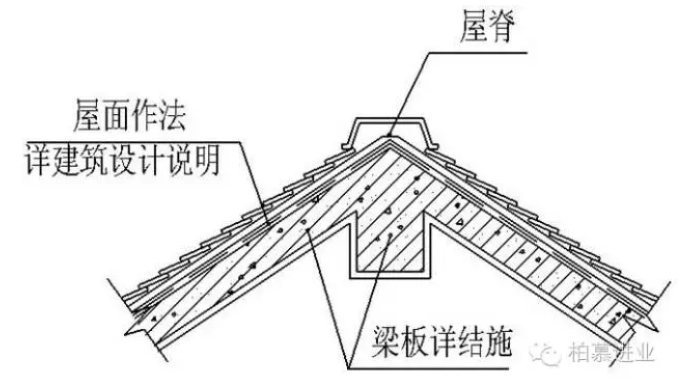

    图1

    3）切换至详图索引视图，点击菜单“文件—导入/链接—CAD格式”，弹出“导入/链接CAD格式”对话框，如图2，找到需要导入的AutoCAD绘制的DWG大样图纸，设置导入单位及放置位置，点击“确定”按钮，即可将DWG格式导入至详图索引视图中如图3；

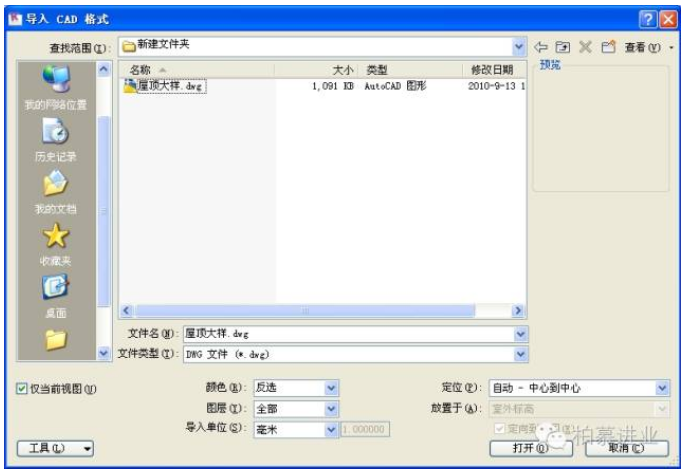

    图2

    图3

    4）使用导入DWG格式生成的详图视图，与详图索引视图的模型不再关联，无论如何修改详图索引的位置，导入的DWG文件都不会自动修正，除非重新导入对应的详图索引文件。
