想象一下，当您在VR中浏览设计时无法看到窗户。这将限制大量有用的信息！无法透过玻璃看透内部没有任何意义，对于似乎关闭的门也是如此！Enscape使您可以非常轻松地浏览设计，但是封闭的门使您无法在实时浏览时充分理解设计。
在Revit中，有两种方法可以创建敞开的门的外观：
一、最简单：只需通过“可见性/图形”关闭门面板子类别。
二、最难：创建一个嵌套在另一个门系列中的门板系列，以便更仔细地控制打开角度，这是一种方法。而另一种方法，这些解决方案效果很好，但由于它们使用的是嵌套族，嵌套参数等，因此复杂得多，但由于它们不受0?和90?限制，因此您可以创建更灵活的门摆动。但是，以我的经验，此解决方案几乎没有提供足够的ROI（投资回报率）。换句话说，需要很多复杂的工作以换取很少的条件。在大多数情况下，您只需要在Enscape中浏览时门就可以打开或关闭。
三、刚刚好：显示打开的门板以90?打开。我更喜欢这种解决方案，因为它是1）快速简便的；2）表示3D方向的挥杆方向；3）适用于几乎所有情况。
我真的很喜欢这个项目，因为它说明了如何非邀请的感觉去探索与封闭门设计。在Enscape中浏览时，您可以了解直接的大厅空间，但是实际上所有相邻的空间都被封闭了。结果，直到进入房间，您才能理解隔壁的情况。对设计的了解不是很全面。
在这个简单的教程结束时，您将了解如何创建敞开的门的外观，并体验敞开的门如何使空间更友好，更吸引人。在Enscape中浏览设计时，您不仅可以看到自己的直接位置，而且可以更好地了解一个空间和功能如何流入另一个空间和功能。
以下教程是一个三步过程，涉及修改现有的门系列，全局参数和键盘快捷键。
第一步：修改现有的门族。

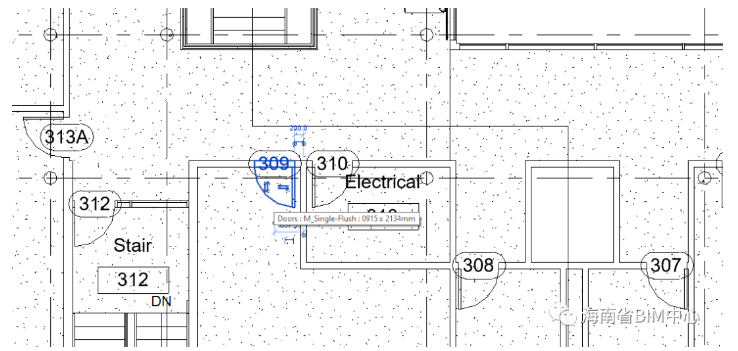

打开示例项目，然后导航到三楼。选择下图所示的门。在大厅走廊的南端。在“族编辑器”中打开门。

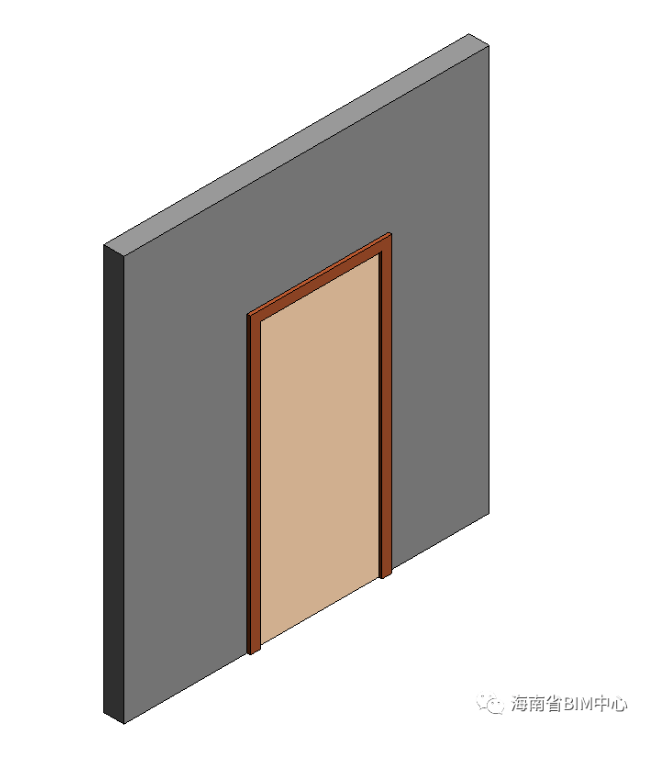

这是“族编辑器”中的门（下）。缩放比例为1:50，注释处于关闭状态，并且“图形显示选项”设置为“着色视图”。

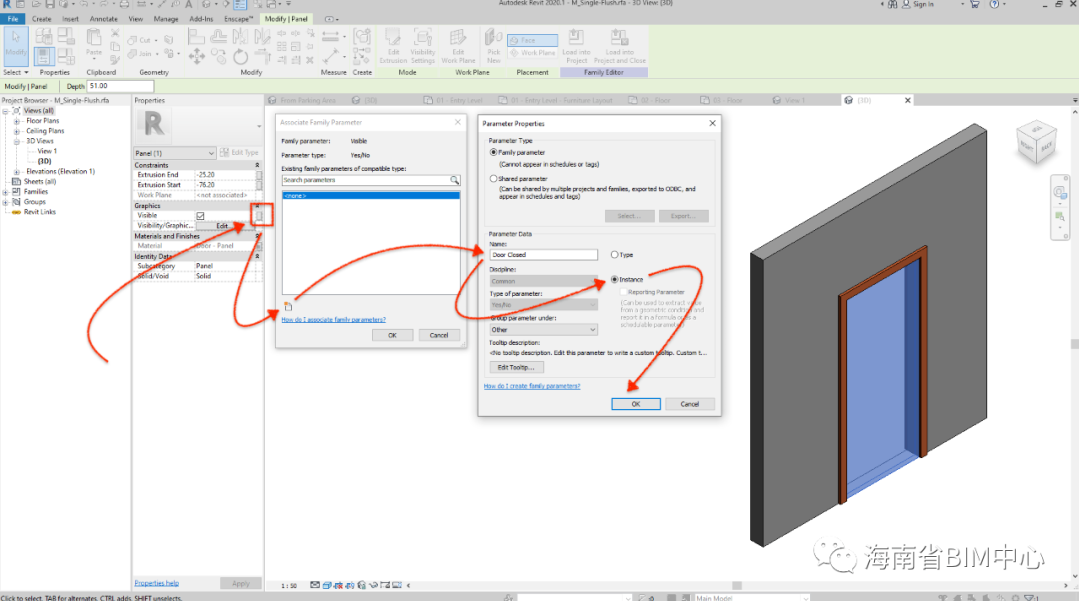

选择门面板，然后选择“可见参数”选项以创建新的“族参数”，如下图所示。确保“关门”参数设置为“实例”。完成后，选择确定并关闭两个对话框窗口。现在，可以通过实例参数控制门面板的可见性。

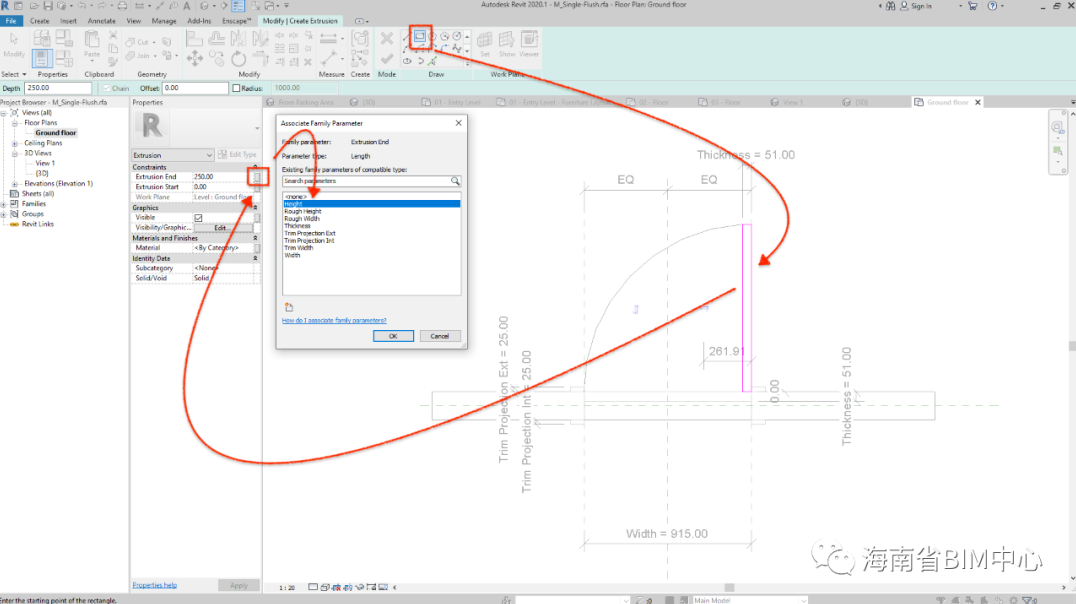

现在，让我们创建另一个面板，该面板从“底楼GroundFloor”视图打开。选择“创建”>“拉伸”，然后在面板线的顶部绘制一个矩形，如下所示。在完成拉伸之前，选择“拉伸结束”值并将其与“族参数高度”相关联。选择确定以关闭对话框窗口

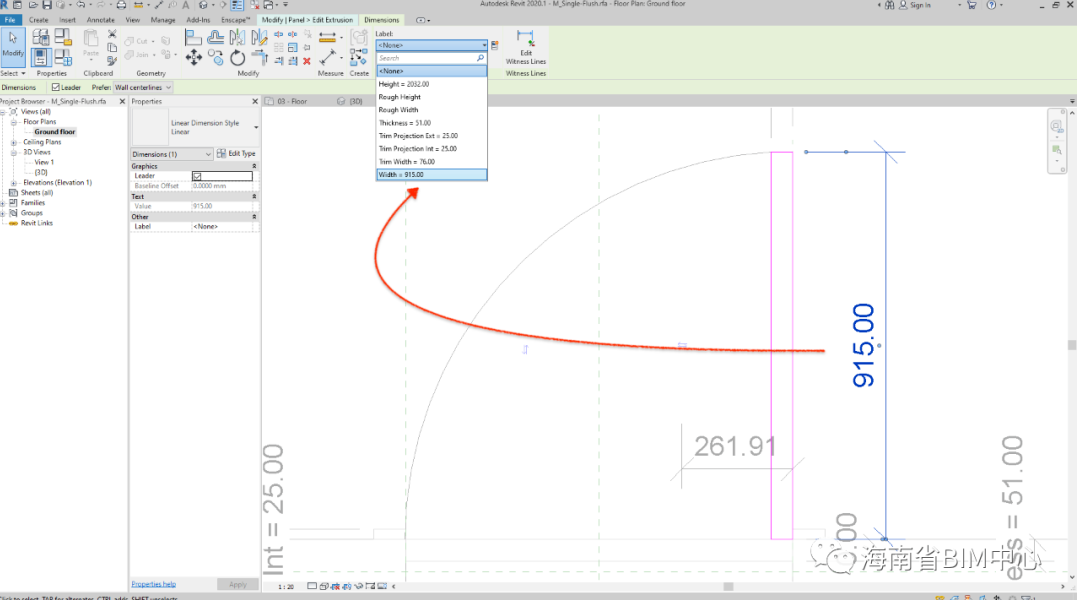

要控制面板族的长度，请在面板草图的末尾添加一个如下所示的尺寸。将尺寸与Label值Width关联。选择“完成编辑模式”以完成拉伸。

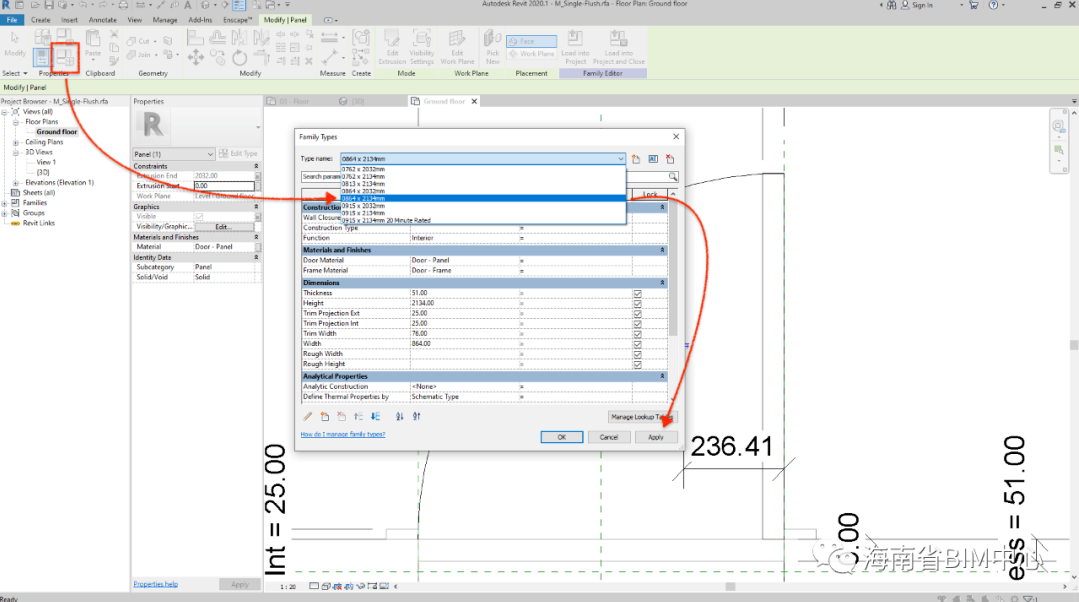

接下来，打开“族类型FamilyTypes”面板，使用“应用Apply”按钮确认门可以正确弯曲并随各种族类型FamilyType一起移动。一旦确认一切正常，请选择“确定”关闭对话框窗口。

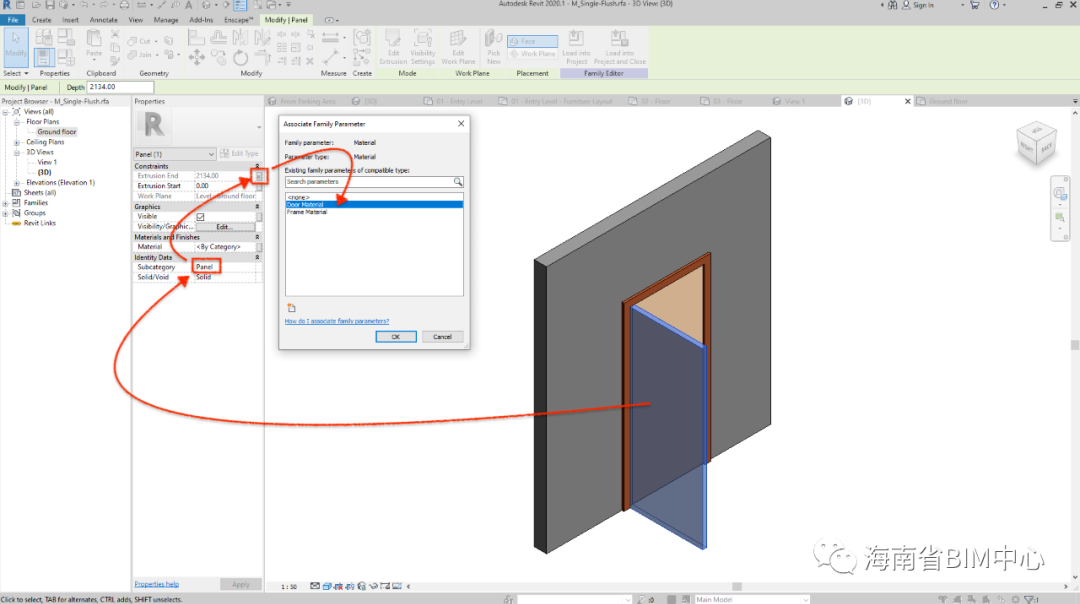

返回默认的3D视图，然后选择打开的面板，如下所示。将“类别数据”>“子类别”设置为面板。选择材料参数作为门材料。选择确定以关闭对话框窗口。

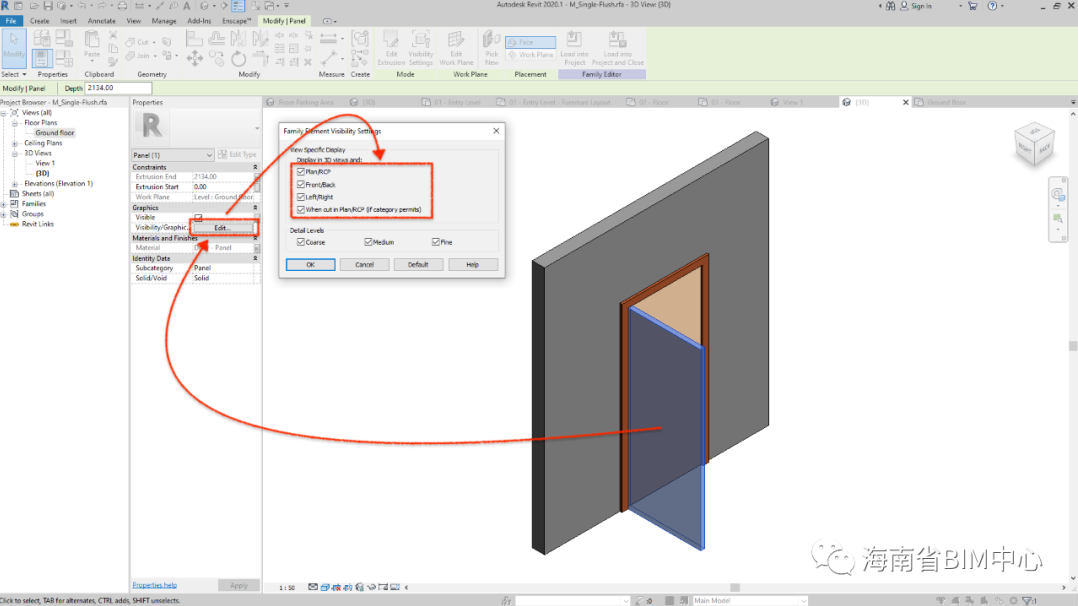

打开“可见性/图形”设置，然后取消选择以下选项以仅在3D视图中限制门的显示。

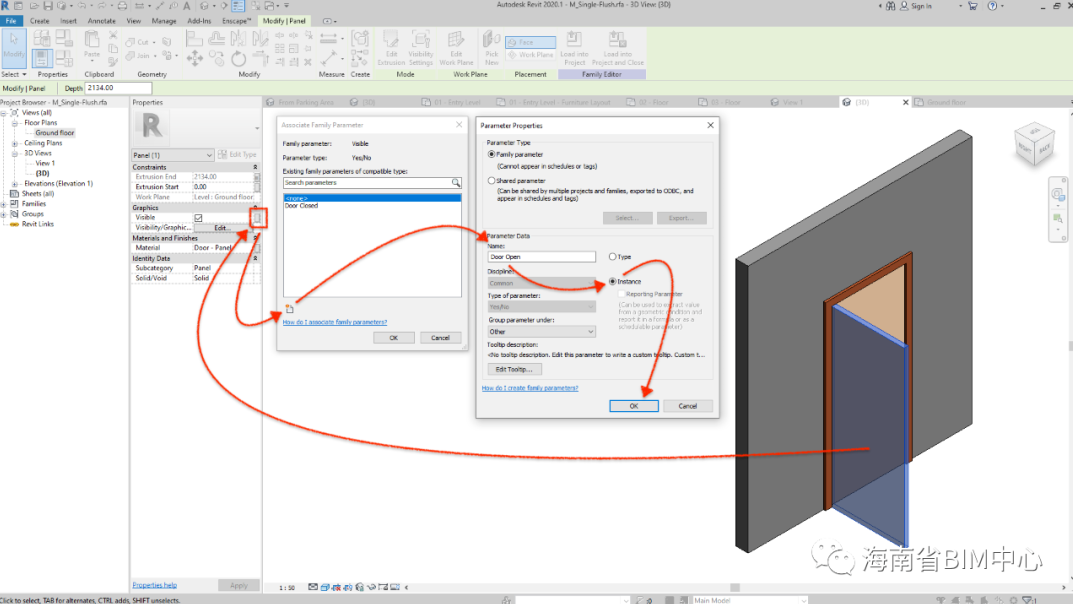

选择打开的门面板，然后选择“可见参数”选项，为3D打开的门创建新的“族参数”，如下图所示。确保“开门”参数设置为实例Instance。完成后，选择确定并关闭两个对话框窗口。现在，可以使用实例参数控制打开的门面板的可见性。
目前，有两个“实例参数”可分别控制闭合和打开的3D面板几何的可见性。使用一个简单的公式，我们可以从打开面板的值控制闭合面板的可见性。

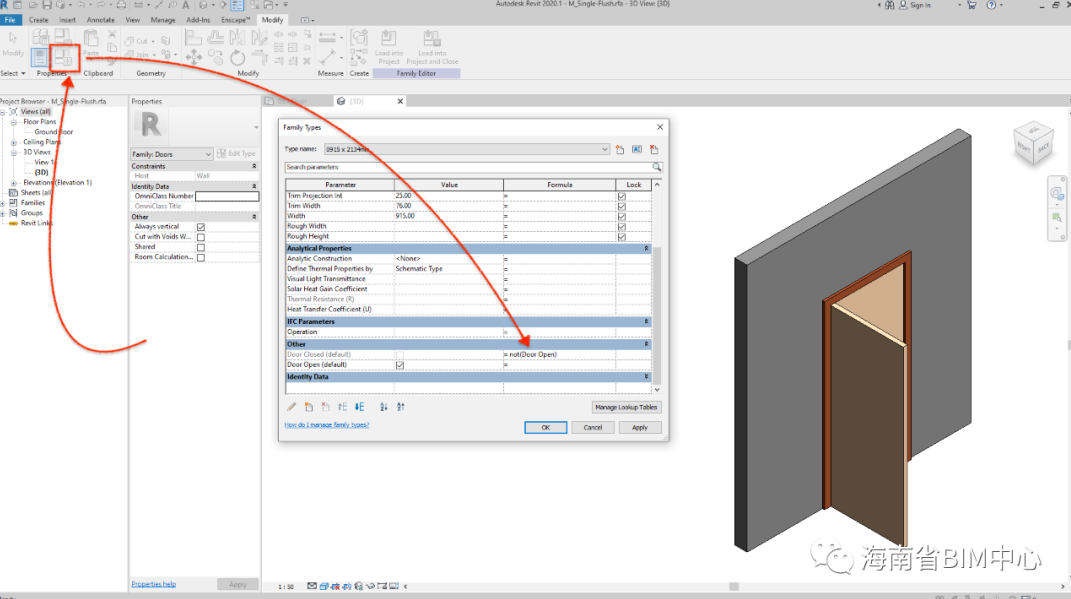

为此，请打开“族类型”属性。向下滚动到先前创建的参数，然后将公式“not（DoorOpen）”添加到“关门参数”中。现在，当您取消选中“开门参数”时，它将自动取消选中“关门参数”，反之亦然。选择确定以关闭对话框窗口。
将门系列重新加载到示例项目中，然后选择“覆盖现有版本”。

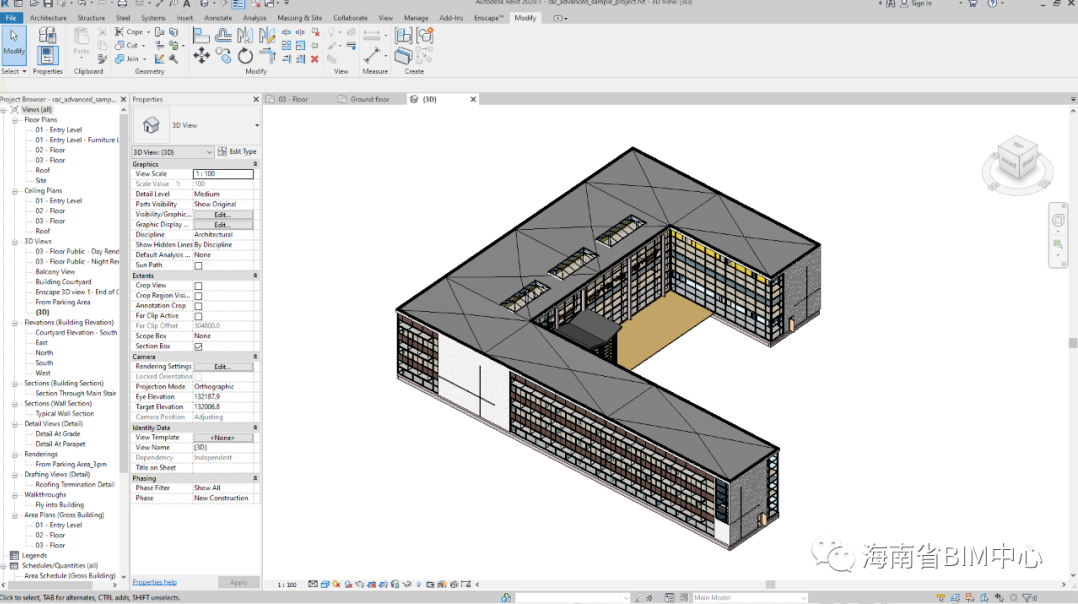

让我们测试“开门实例”参数。打开默认的3D视图。隐藏“地形”，“种植”和“停车位”的类别，以便仅显示建筑物，如下所示。

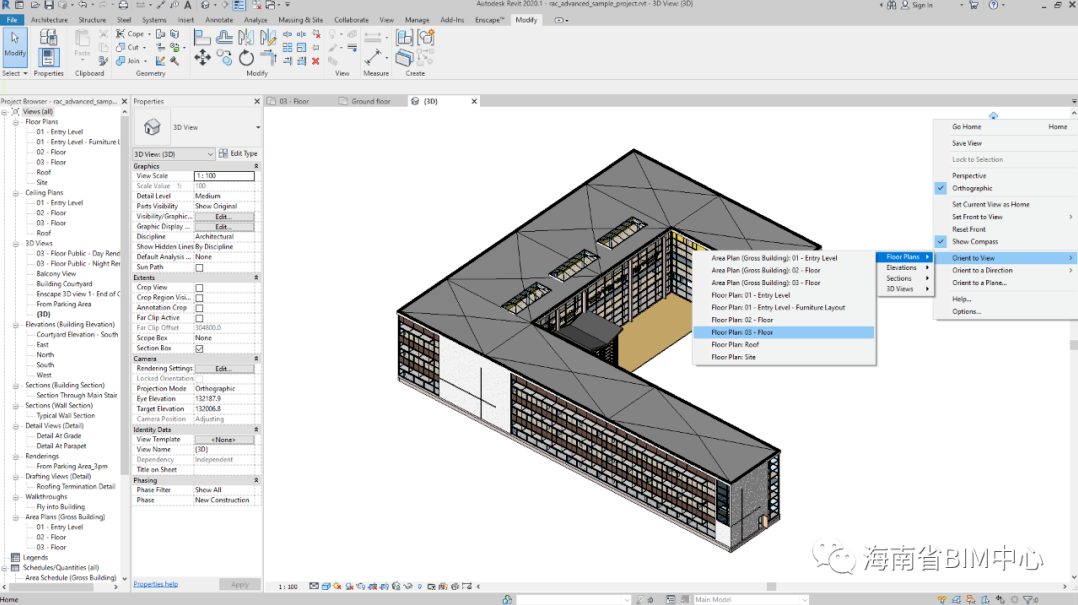

通过右键单击房屋图标（右上角），然后选择“要查看的方向”>“平面图”>“平面图：03-地板”，以3D隔离3楼。

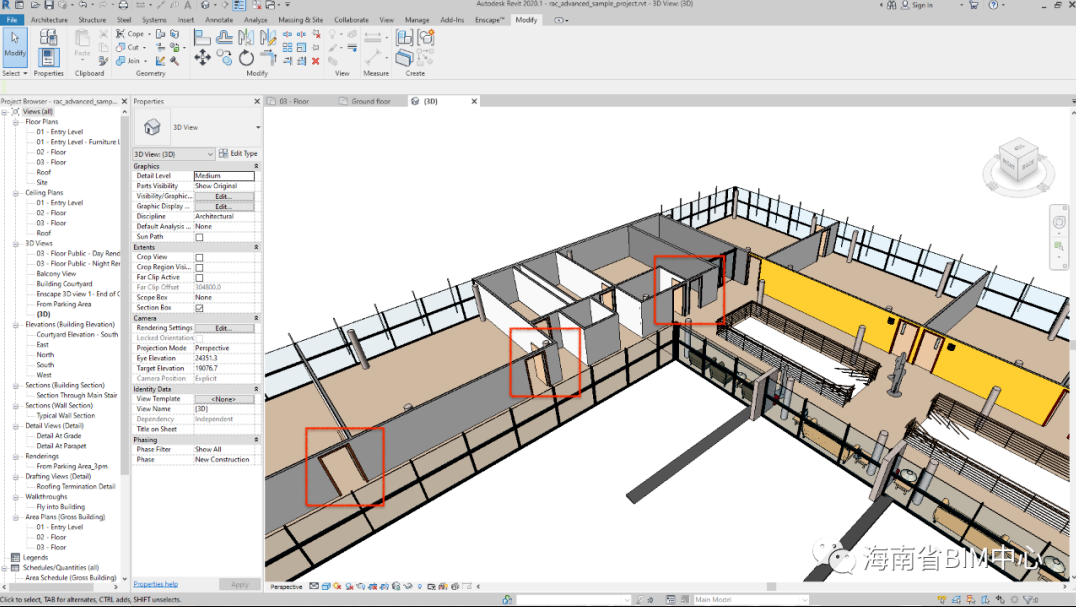

然后重新定位视图，如下图所示。我也将“投影模式”更改为“透视”。请注意，同一系列的所有门均以3D显示为打开状态。
第二步：添加全局参数。

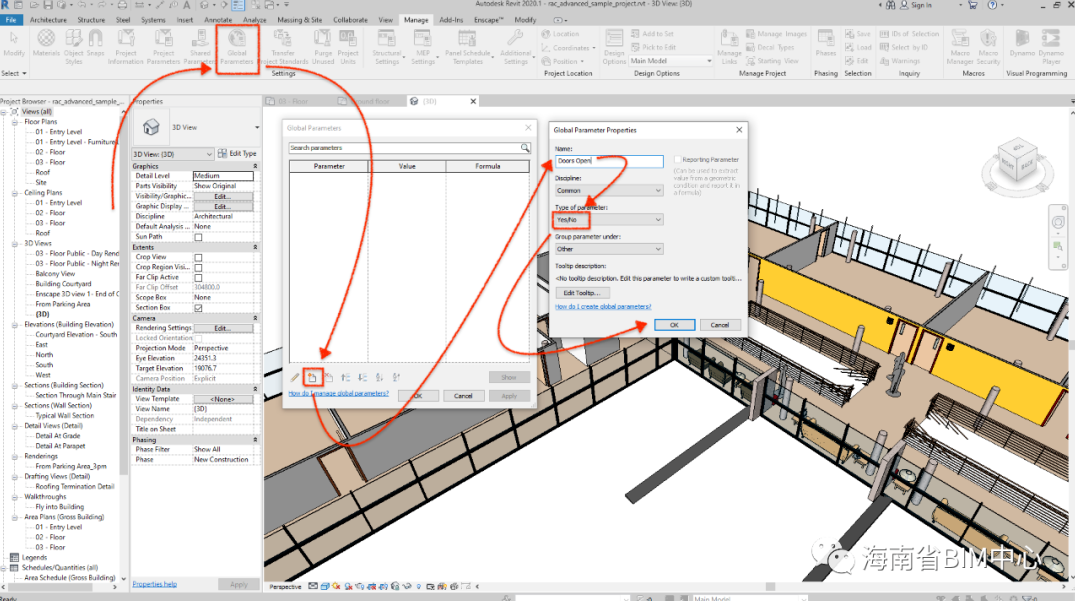

在“管理”选项卡中，选择“全局参数”和“新的全局参数”。对于名称设置参数门打开和设置参数的类型来是/否。选择确定，然后关闭所有对话框窗口。

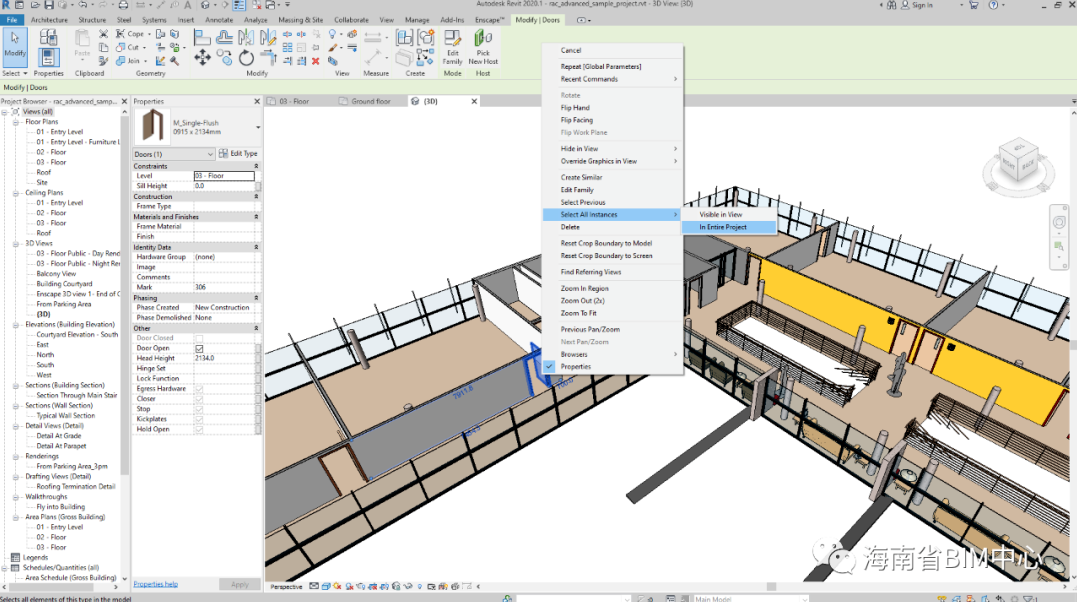

选择其中一扇打开的门，然后右键单击以选择“所有实例”>“在整个项目中”。
在突出显示门的同时，选择“关联全局参数”按钮，并将“开门实例”参数关联到“全局开门”参数。选择确定以关闭对话框窗口，如下所示。由于当前未选中“全局参数门打开”，因此门将关闭。
返回到管理>全局参数，然后打开“全局参数”对话框。选中“开门”值框，然后选择“确定”。门开着！现在，您只需选中一个复选框，便可以快速简便地打开和关闭所有门。当然，您需要对所有新门系列和类型重复该过程。现在，让我们在Revit中为“全局参数”对话框创建一个键盘快捷键。
第三步将键盘快捷方式添加到全局参数。

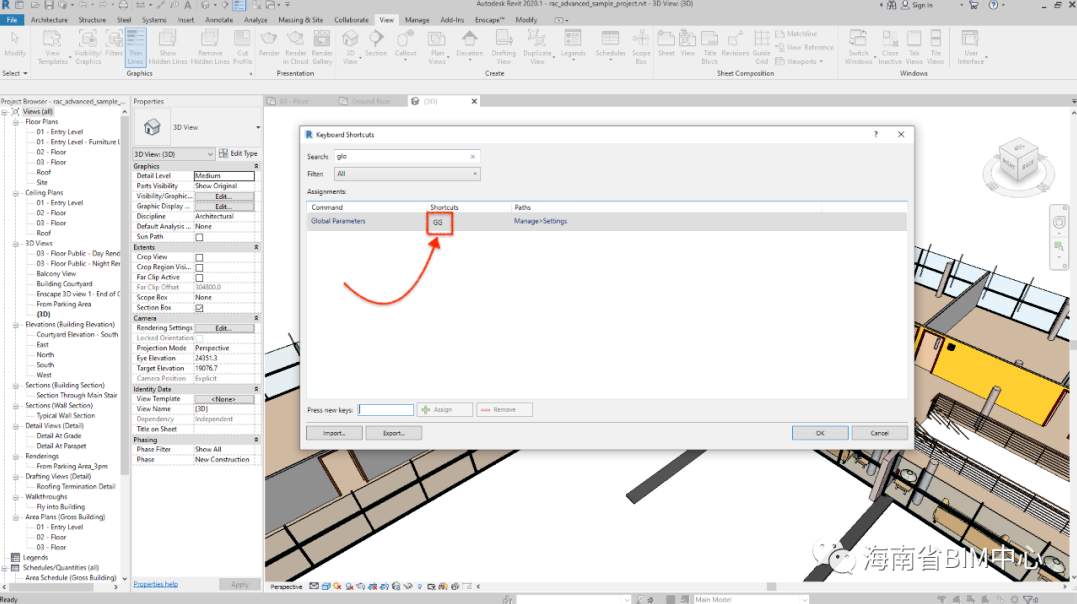

要添加键盘快捷键，请选择“视图”选项卡，然后选择“用户界面”>“键盘快捷键”。我使用GG的双键快捷方式打开了“全局参数”菜单。选择确定以关闭对话框窗口。

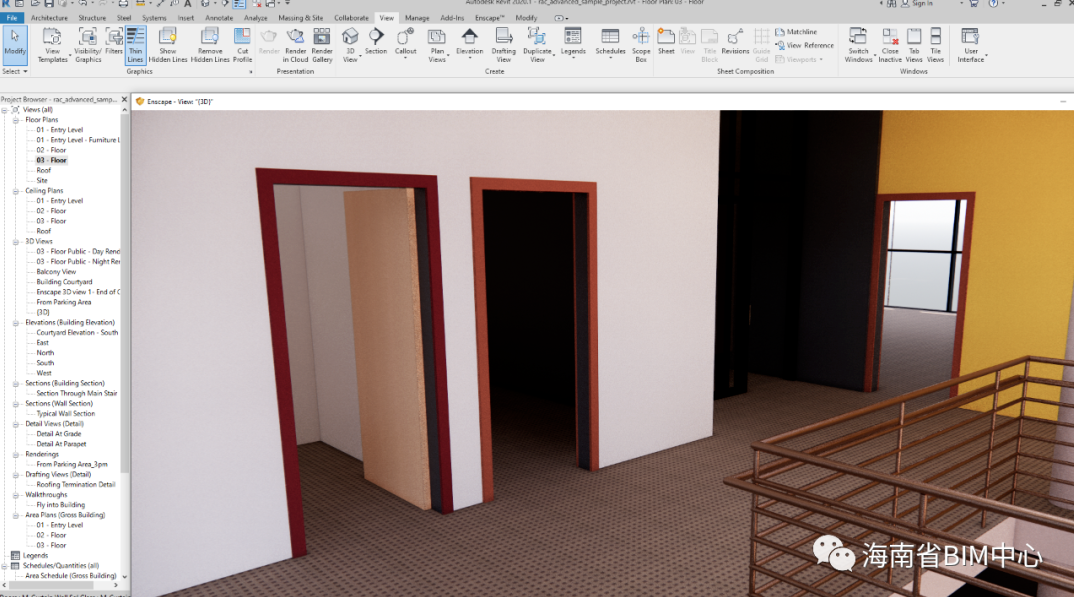

最后，取消选中默认3D视图的“截面框”选项，然后启动Enscape。现在，当您在Enscape中浏览项目时，可以选择将门显示为打开状态！:)
如果需要关闭所有门，请使用“键盘快捷键”快速打开“全局参数”对话框，然后取消选中“门打开”值。当您关闭对话框并返回到“退出”时，只需单击一下，门就会显示为已关闭！
使用Enscape可获得快速，轻松和美观的结果。
