解决了预留套管洞口的标准族、模型创建、标注出图等问题之后，最后就剩下对量统计的工作了，这个对我们的工程量计算、材料采购计划、成本控制等都是非常有价值的。但人工一个个统计，工作量庞大也容易遗漏！今天我们看一下如何使用revit自带的明细表功能快速生成套管洞口的统计表。

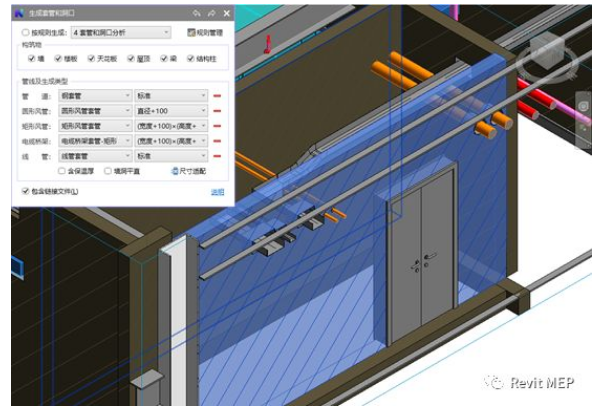

提醒：请使用管综易0.5.3.50001或者更高版本创建套管和洞口

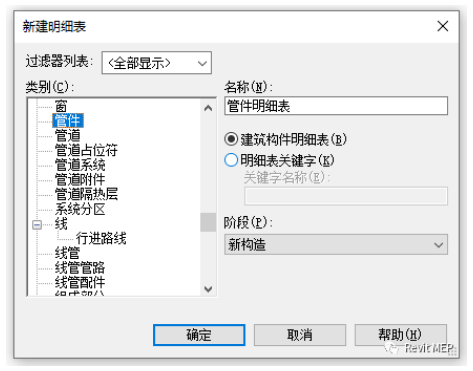

首先，我们创建一个“管件”类别明细表：

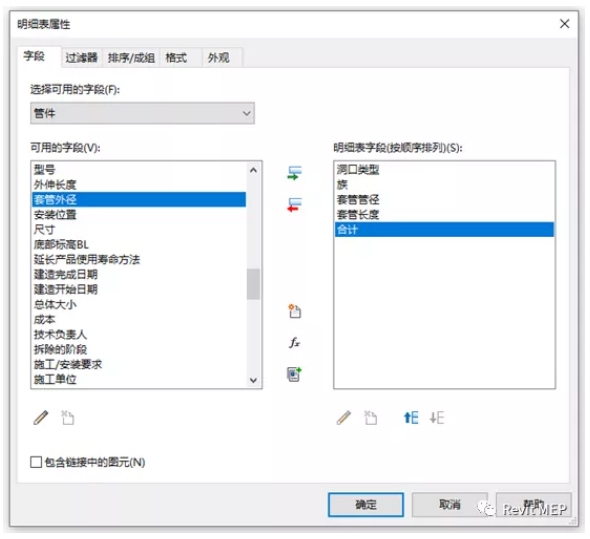

添加：洞口类型、族、套管管径、套管长度、合计等参数：

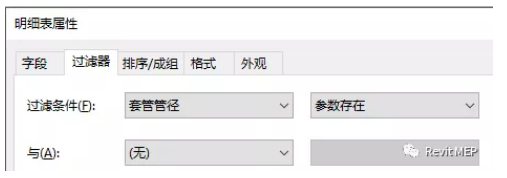

增加过滤条件：套管管径、参数存在：
按对应字段进行排序，取消勾选“逐项例举每个实例”，勾选“总计”

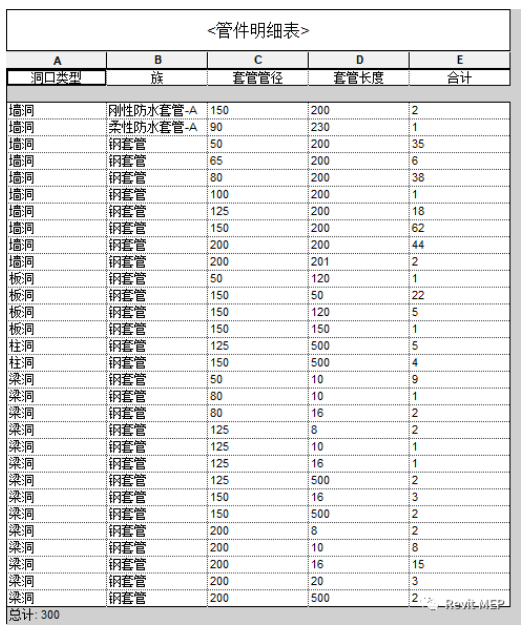

点击“确定”后，管道套管的明细表马上就出来了，是不是非常方便呢~

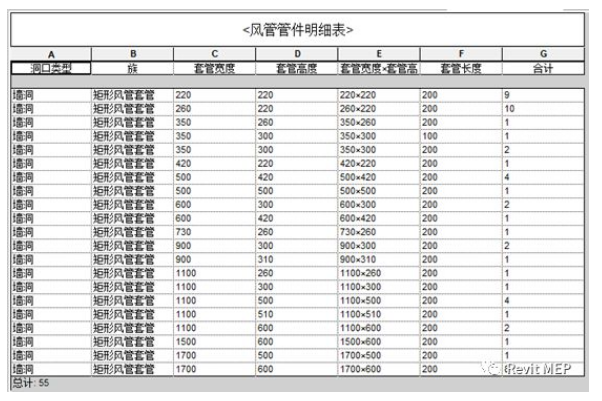

同样，对于矩形风管和桥架也可以统计套管！

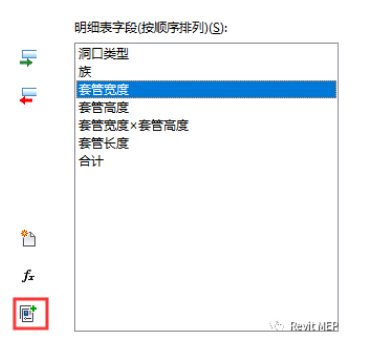

但要注意的是添加和过滤的参数并不是“套管管径”，而应该改为“套管宽度”和“套管高度”，也可以使用“合并参数”将其合并。
注意：管综生成的单独洞口类别为“风管管件”，也需要用“风管管件”明细表统计，对应字段为“洞口直径”、“洞口宽度”、“洞口高度”、“穿管长度”。
