    自始至终Revit和AutoCAD都是建模和制图软件，很多功能和原理基本一致。总在说BIM取代CAD，然而总有两座大山挡在面前，一是BIM技术没有像CAD一样成熟的标准，起码当下不够普及；二是在生产效率上远远不如传统设计使用CAD高效。

    以下将演示在Revit软件中绘制墙柱钢筋大样，过程中已有CAD图纸，仅作为底图。

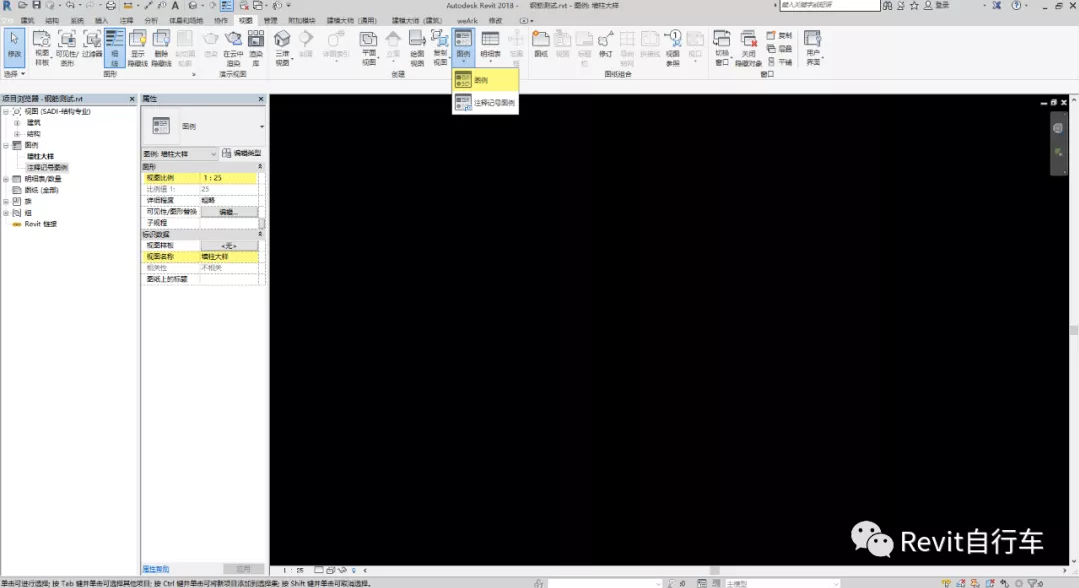

    1、创建视图，并且命名为墙柱大样视图，这里我们选用【图例】视图。

    2、利用【线构件】绘制表格，注写标头文字。当然，也可以把表格做成一个族文件。

    3、将项目浏览器中相应的的结构柱类型拖到视图内，定位好适当位置，并标注尺寸信息。

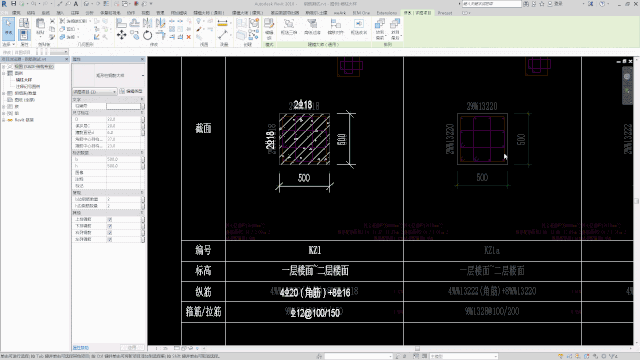

    4、完善信息之后，添加钢筋图形，利用事先制作完成的矩形箍筋族和拉筋族完成钢筋大样。

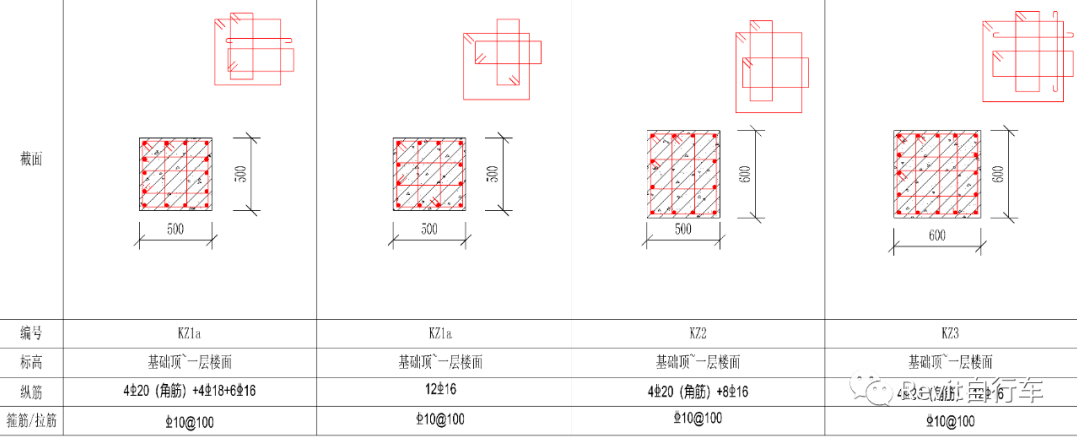

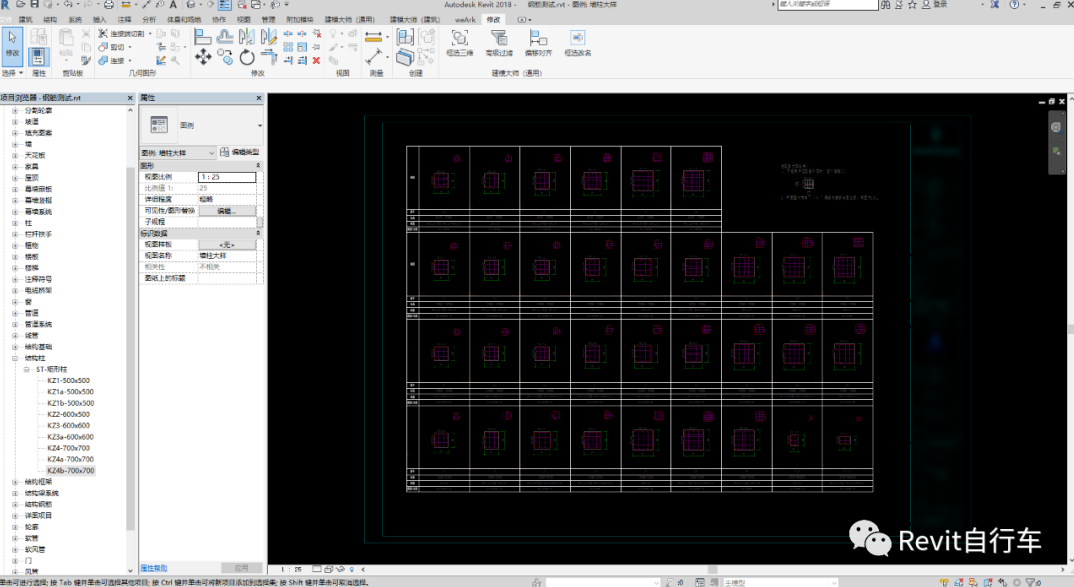

    5、最后的成果，图片仅节选前四个柱钢筋大样。对于制图效果和规范，基本上可以比肩相应的CAD成果。

    但是，建模的效率和数据交互性不能与传统CAD技术相比的。基于成熟的标准，传统设计有探索者Tssd和老虎板王这些第三方软件，传递结构计算数据进而导入CAD制图，而在Revit平台这些软件尚未有所建树。

    所以我们可以预见，在不久的将来，第三方软件（插件）针对Revit平台开发相应的软件，那么Revit相较CAD的劣势将被消除。还有从自身出发，学习编程语言，提高自己的软件技能，就可以将一些重复性、简单的操作步骤交给计算机完成。
