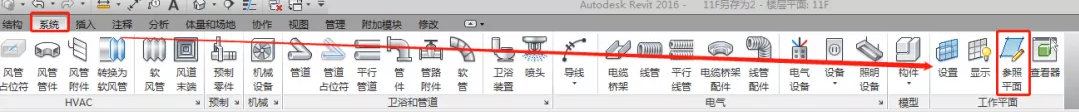

在REVIT中，当需要在斜面上或者南北立面上查看与绘制模型时，需要设置工作平面，在“系统”选项卡中选择“参照平面”。如图一。
图一
在模型上画一个“参照平面”。如图二红框处的绿色虚线。
图二

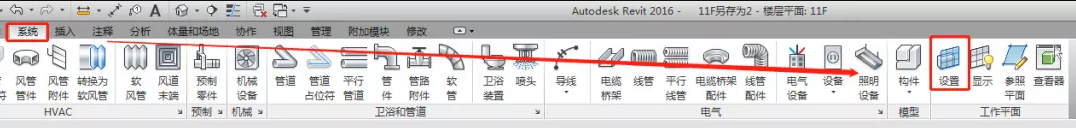

再次在“系统”选项卡中选择“设置”，如图三。
图三

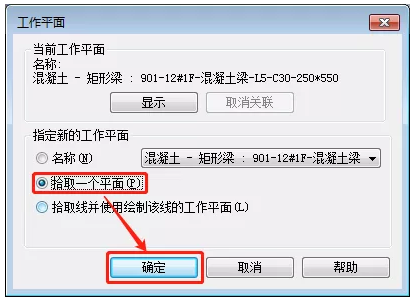

在弹出来的菜单中选择“拾取一个平面”并确定，如图四。
图四

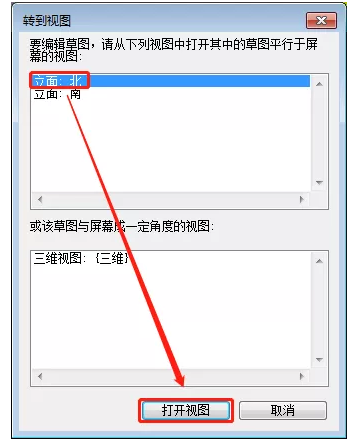

选中刚才设置的“工作平面”，在弹出的对话框中选择需要的“立面：北”并打开视图，如图五。
图五

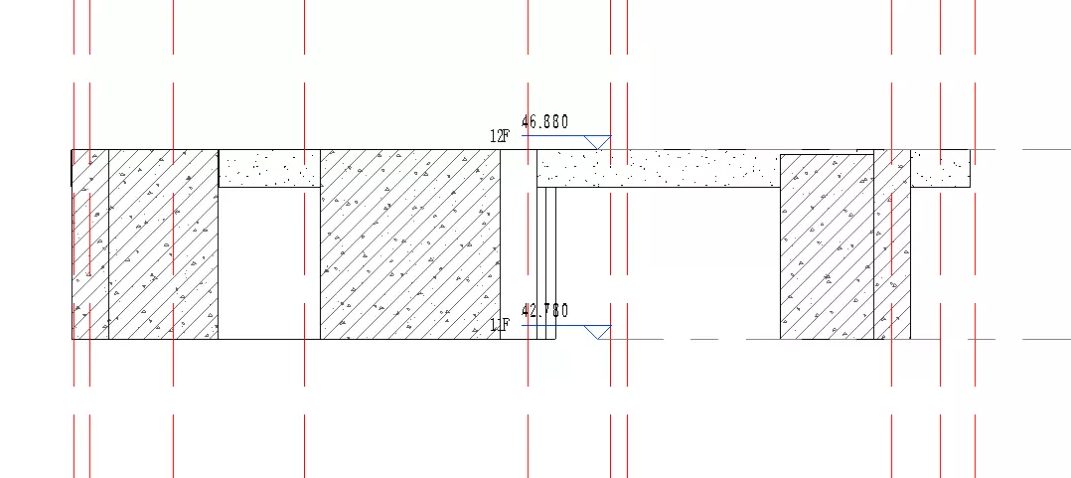

如图六，即为打开的立面视图。
图六
技术研发中心BIM中心
