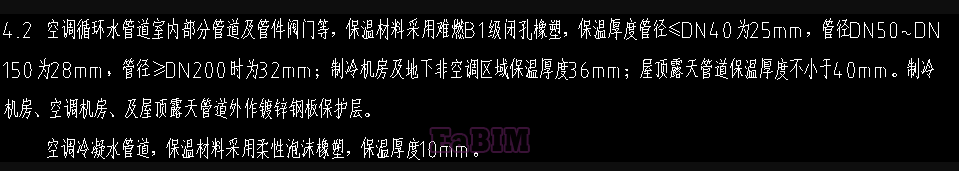

    管道保温层的厚度与管道材质、系统及尺寸相关，不同属性管道其保温层厚度不同。

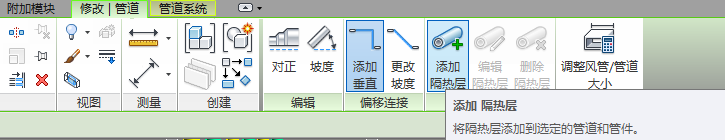

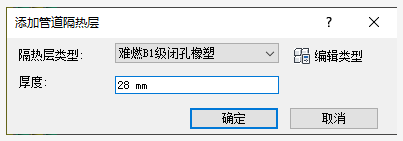

    1、首先忽略管径对保温层的影响，选中所有要加保温层管道、管件及附件，在“修改-管道”利用“添加隔热层”代替保温层，并添加一致厚度的保温层，如图所示，统一设置保温层厚度为28mm。

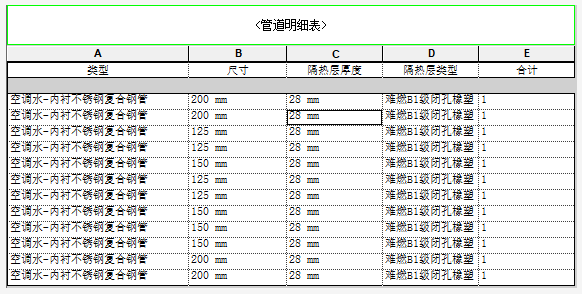

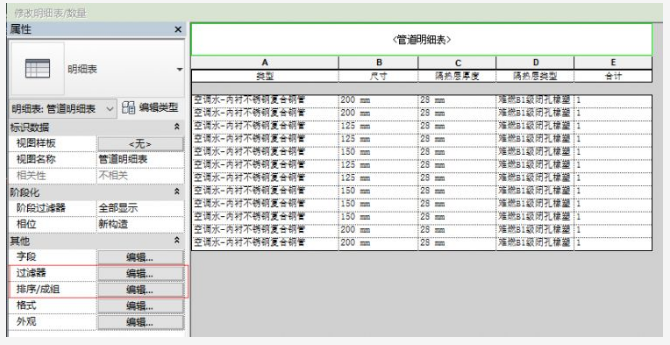

    2、创建管道明细表，使用“过滤器”筛选出有保温层的管道，如图所示。

    3、利用“排序/成组”对明细表进行统计归类，如图所示。

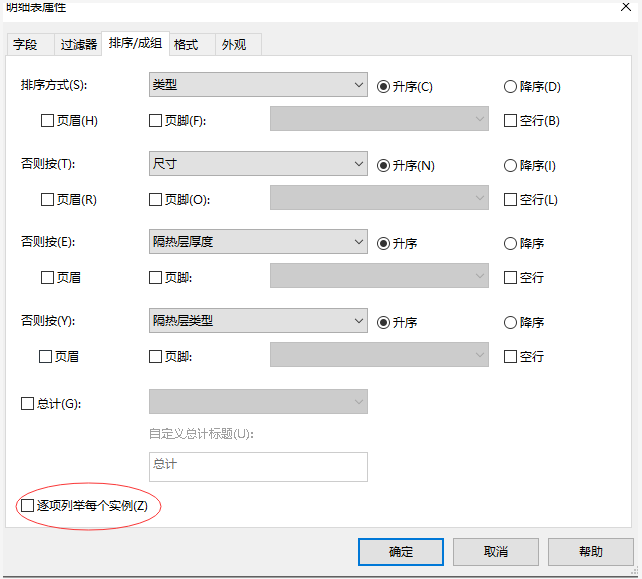

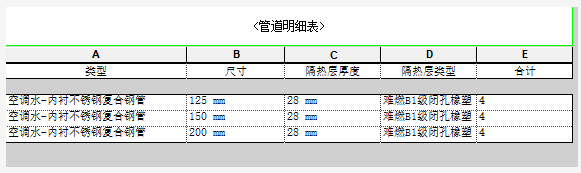

    4、根据筛选的优先级对管道进行筛选，取消勾选“逐项列举每个实例”，完成后明细表如图所示。

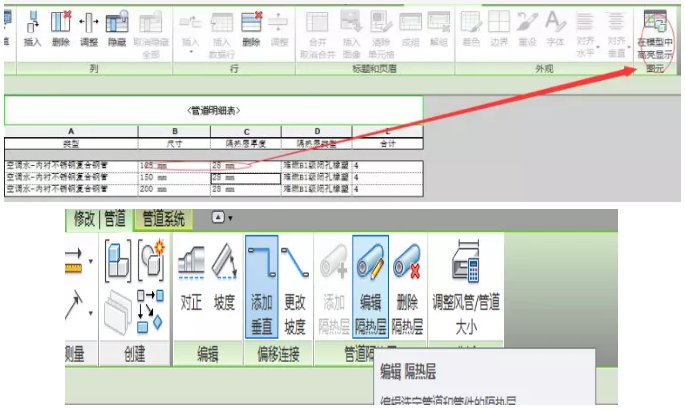

    5、通过明细表选择任意一个尺寸的管道，并在模型中显示，然后在编辑保温层厚度，即可对不同管径管道快速设置保温层。

    意义：Revit软件中包含有明细表命令，可以用来统计工程量，同时也可以通过明细表直接对模型一些属性进行修改。本文及通过明细表配合“在模型中高亮显示”命令对模型中的保温层进行快速修改。
