在大多数情况下我们使用系统自带的族就可以了，但是也会有一些情况需要我们新建族，比如定制的设备，也比如考试题，这里我们就以第八期全国BIM技能等级考试二级（设备）试题中的第一题为例，来给大家讲解快速创建风机盘管族的办法。
01、来看题目
题目很简单，简单理解就是创建风机盘管族，按照要求的名称命名保存即可，当然了，也是需要添加连接件的，这道题目中并没有让大家给风机盘管添加对应的机械参数。通过上面的题目我们可以看出来，BIM等级考试在初期的时候命题还是经不起推敲的，准确来说，三视图为主视图、俯视图、左视图为三个基本视图。可以看到题目中的“正视图”应该是俯视图，“后视图”应该是从下往上看的，“侧视图”应该是从后往前看。
02、开始做族
首先我们需要明白，风机盘管是属于机械设备的，那么我们选择族样板的时候就选择公制机械设备的族样板。

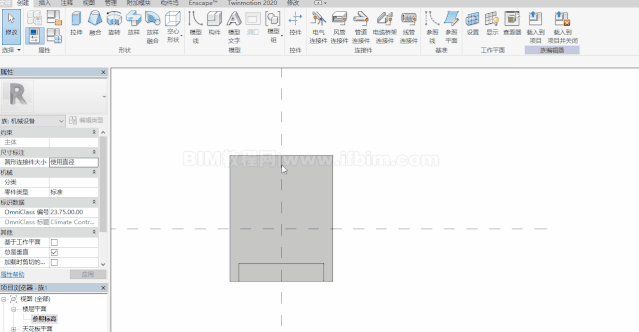

通过拉伸命令来绘制风机盘管的外形结构，大家需要知道的是风机盘管的外形基本构成是有风机、风机盘管腔体、风口，题目中的风机盘管的风机描述的有点古怪，我们这里通过材质区分即可。通过拉伸命令来制作腔体和风口。
我这里之所以一截一截的画，是为了算长度，大家可以先算好长度直接进行绘制。再通过拉伸绘制风机部分。
通过拉伸创建风口
在立面上调整好位置
绘制侧边的接水管位置，同样用拉伸命令，这里需要将视图放在右视图上。
接下来添加管道连接件和风管连接件，虽然题目在侧视图上看到了接线盒，但是在几何构造上确实没有接线盒。
在题目中也没有规定供水、回水和冷凝水的接口，我们在绘制的时候也就不区分了。
