Revit在国内外软件市场中都占有着很大的份额，其功能之强大让许多人都赞不绝口。这里对于其相应的基本功能就不做过多赘述，那么作为主流建模软件，其工作原理如下：

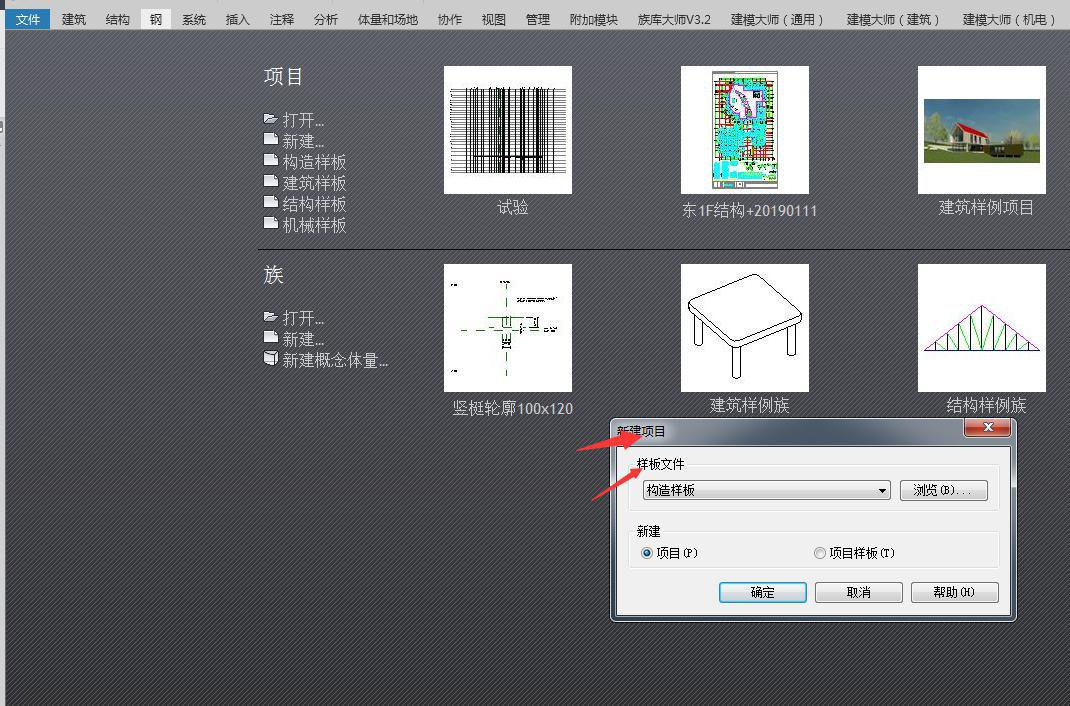

（1）首先用户应创建项目，在创建项目的时候应选择样板文件，可以选择默认样板文件，也根据项目需求自行创建项目样板文件，项目样板主要是对视图分类、注释、各类常用族进行预先准备，当然也可以后期进行相应的添加，基于项目体量的加大，通常是进行分专业或者是分楼层进行基础建模工作，采用了统一的项目样板之后便于后期的整合与检查，便于后期应用。其实项目样板就好比把revit项目当做一张CAD图纸，样板文件就等同与制图规范。如图1所示，revit项目创建。

（2）用户往项目中添加参数化图元,图元是构成revit项目中的基本组成对象，图元分为模型图元、基准图元、视图专有图元。模型图元主要表示的是实际三维几何图形，例如建筑结构构件结构柱、结构梁、结构板、门窗等；基准图元主要是前期项目样板制作中，添加的标高、轴网以及参照平面；视图专业图元是指文字注释、尺寸标注、标记等。如图2所示，Revit图元分类情况。

（3）对项目文件进行保存

综上所述，可见Revit工作原理是很简单的。例如，用Revit完成一栋教学楼的BIM技术应用，首先对项目样板进行制作,在项目样板中添加标高、轴网、结构柱、结构梁、门窗族、材质、管道、风管、桥架、管件、附件、连接方式、系统类型、过滤器、机械设备等，对于revit系统族（如楼板族）可不进行导入，因此工作重点就是参数化族的创建，参数化族的使用不仅方便于后期对相应的尺寸参数进行相应的调整，同时对于其他项目有类似族，可以将族导出到其他项目当中，减少后期工作量，例如门窗样式的多样性，一些revit自带的门窗族根本无法满足项目使用要求，必须选择revit相应的族样板进行相应族的创建，依据现有的图纸进行模型的绘制，后期进行碰撞检查、管综调整与优化、工程量复核等。
