Revit技巧 | revit对正如何用?关于revit中如何使用对正编辑器

发布于:2024-09-30 10:40:21
145人 分享

    项目中我们经常会遇不同管径的管线侧面对齐或者顶对齐等情况,当我们在建模过程中如果按照Revit默认的变径方式,管线将会以中心线作为基准,那我们画出的管线就是以中心对齐的方式体现的,那么我们如何对已有的风管和管道进行调整呢?我们就要用到对正编辑。

    在项目中我们经常会遇不同管径的管线侧面对齐或者顶对齐等情况,当我们在建模过程中如果按照Revit默认的变径方式,管线将会以中心线作为基准,那我们画出的管线就是以中心对齐的方式体现的,那么我们如何对已有的风管和管道进行调整呢?我们就要用到对正编辑器命令:


    1.当框选或者TAB选中所需要修改的管线时,在选项卡中就会出现“对正”命令。

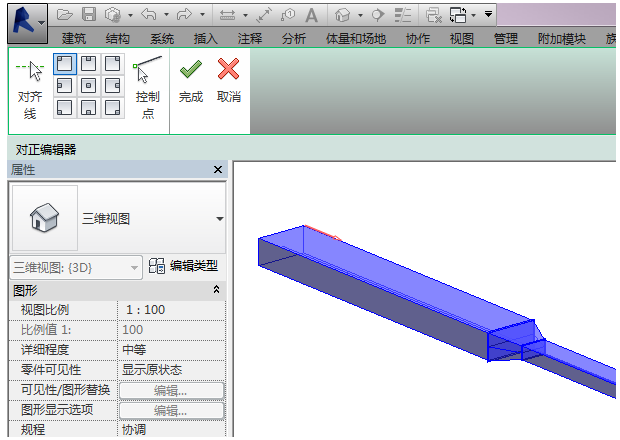

    2.点击“对正”命令,利用对齐线命令切换对齐位置、九宫格设置对齐方式和控制点命令切换对齐基准(点击命令是在大管和小管间切换)


    3.用此方法可以对我们已完成的管道和风管进行调整
