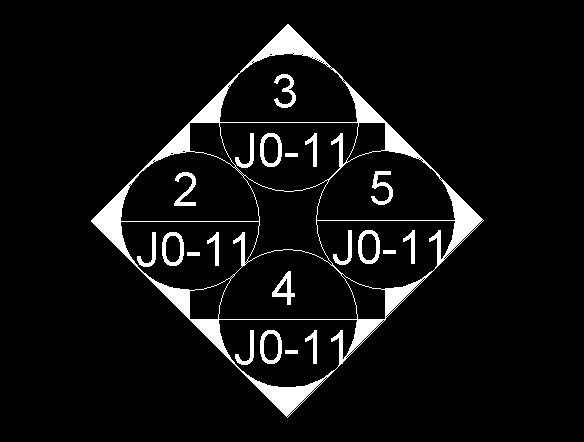

如上图所示，装修专业所用的立面一般这样表示，在某处用东西南北四个立面表示某处室内四个立面的做法。实心箭头部分代表立面方向，圆圈内下部表示图纸名称、上部表示详图编号。

这种表示方法，Reivt软件本身是没有提供的，那么如何实现呢？下面我来介绍具体步骤。

首先，现在Revit自带项目样板中选择“立面标记主体_圆形”，具体路径为：项目浏览器→族→注释符号→立面标记主体_圆形 10mm。如图：

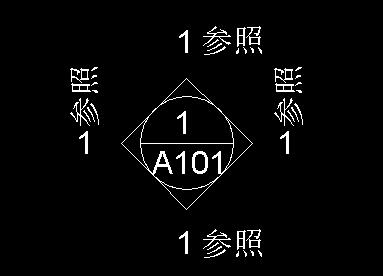

右键选择“编辑”选项，进入到“立面标记主体_圆形 10mm”族内，默认情况是这样的，如下图所示：

它是由上下左右的立面标记指针嵌套族（也就是1参照）、圆圈及圆内标签文字（也就是“图纸编号”标签）组成，因此要做修改的也就是这两部分。

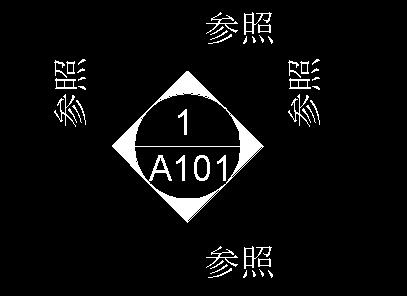

然后，参照图纸图示样式，圆圈内中部用直线隔开，添加标签，下部为图纸名称（这个标签已有所以不用重复添加），上部为详图编号，完成后效果如下：

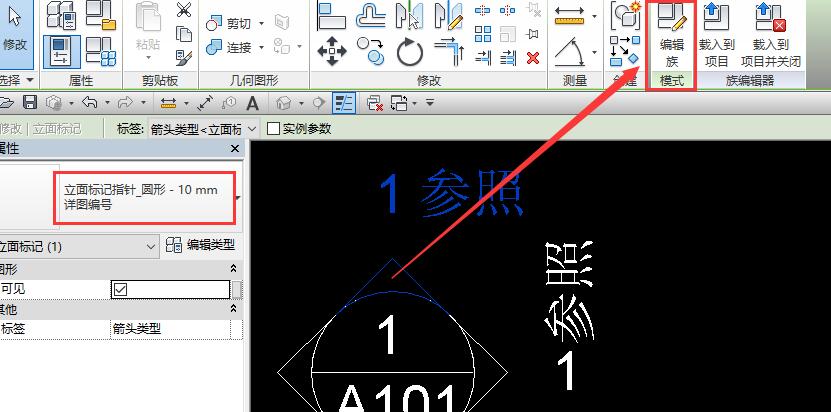

第三步，对立面标记指针嵌套族进行修改，选中“1参照”后便会提示该族名称，以及“编辑族”选项，如图：

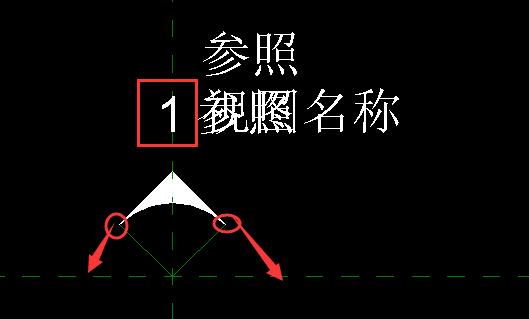

第四步，进入到“立面标记主体指针”族内修改，默认图示如下图：

如图，这里需要将标签“1”进行删除，这是详图编号标签，已经在上一步添加完成。

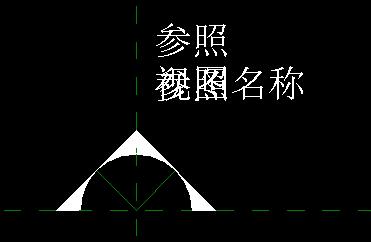

另外，还需要将填充区域延伸至参照平面上。完成后的效果如下：

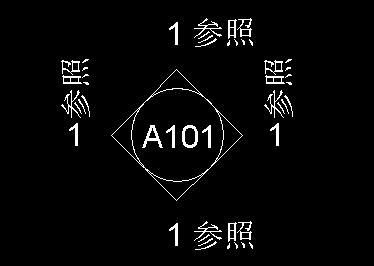

然后，将“立面标记指针”族载入到“立面标记主体”族中去，并进行覆盖，覆盖完成后的效果是这样的：

最后，载入到项目中进行使用。

PS：使用方法

在“视图”选项卡下，“创建”面板上选择立面；随后选择“编辑类型”复制一个新的类型出来，在“图形”栏下“立面标记”中选择相应的族，这里选择“立面标记主体_圆形 10mm:实心箭头”即可。
