在Revit和Navisworks之间使用互操作性工作流，可以在其他模型的关联环境中查看您的设计并检查冲突。那么怎么做呢？

    当从其他规程来的团队不使用Revit建模时，该功能非常有用。您可通过它将Revit模型与非Revit模型进行比较以便协调。通过定期（如每周）加载已更新的协调模型，您可将冲突风险降至最低。此做法可以加速设计流程并减少更改需要，为整个设计团队节省时间和资金。

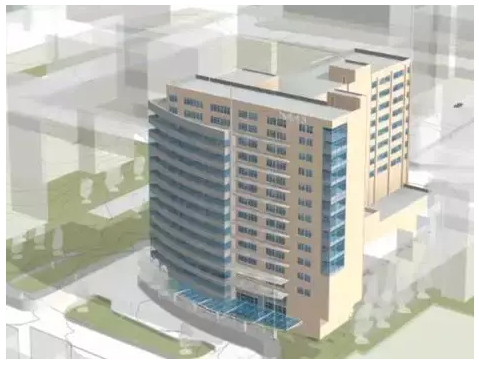

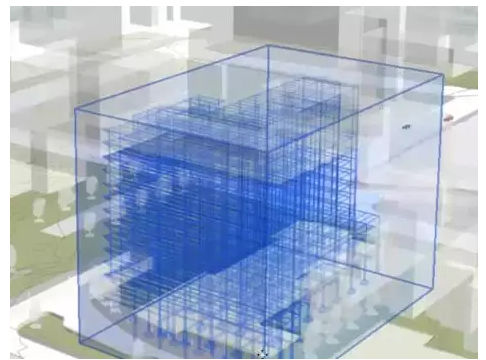

    将协调模型链接到Revit模型时，协调模型将显示在当前视图中。该模型将被边界框环绕，当您将光标移动到协调模型上方时，将显示此边界框。当您选择边界框时，状态栏会显示族和类型“协调模型：Navisworks模型”，并在后面跟着Navisworks模型的名称。“属性”选项板会显示文件路径、名称以及协调模型的其他属性。

    提示：若要更轻松地选择协调模型，请使用“按面选择图元”选项。

    在Revit中，协调模型被视为单个条目。Revit无法区分协调模型中的各个图元。您无法在协调模型中选择条目，也无法查看其属性。

    链接协调模型之后，可以在Revit中执行以下操作：

    在三维视图和二维视图（包括平面、立面和剖面）中显示协调模型。

    锁定协调模型以将其原地固定，使其不会因Revit模型而随意移动。

    为协调模型定义阶段。

    为协调模型定义透明度，使其与Revit模型区别。使用“可见性/图形”对话框，以设置其可见性并定义透明度。

    为实现工作共享，请将协调模型添加到工作集。

    将协调模型打印为Revit视图的一部分。

    将协调模型导出为图像，并作为Revit视图的一部分。

    卸载协调模型以暂时从模型中将其移除（例如，出于提升性能的目的）。重新载入模型时，它将重新载入到相同的位置和方向。

    重新载入协调模型以反映近期更新。

    从Revit模型中移除（删除）协调模型。
