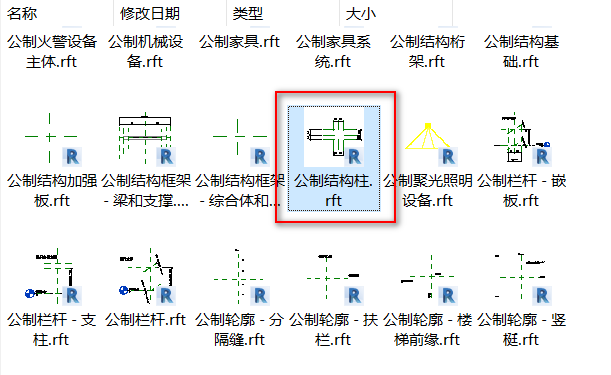

1、选择合适的族样板，绘制柱子推荐使用“公制结构柱.rft”。

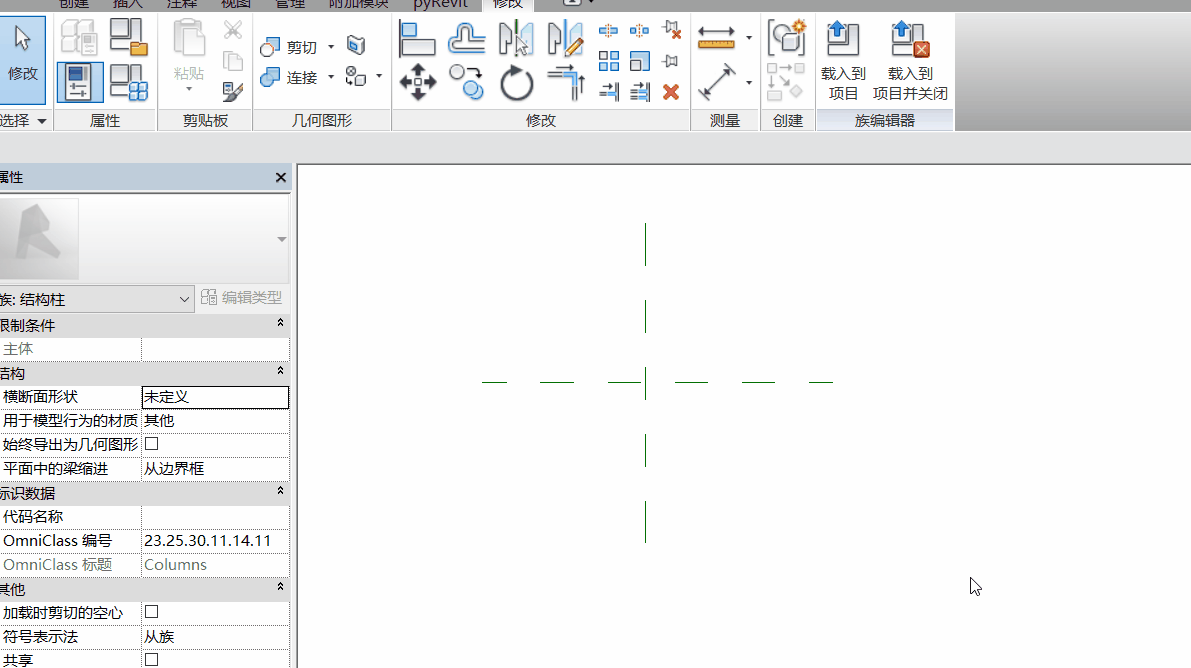

2、在参照标高视图通过拉伸命令绘制出柱子的轮廓，该视图中默认存在的参照平面可以先删除。

2.1 删除不需要的参照平面。

2.2 通过拉伸命令绘制出柱子的轮廓。

3、如果想要让绘制的柱子在项目文件中能够通过指定标高来控制柱子的高度，那么需要在立面上进行约束。

3.1 进入任意的立面视图中，图中是进入前立面。

3.2 通过对齐命令将模型的顶部和底部都约束在标高上。

4、以上是简单异形柱的绘制，关键在于如果控制柱子的标高。
