图纸中的立管标记一般用圆圈表示，其大小、’线型有一定的要求。Revit中通过绘制上升符号和下降符号的方式来标示立管。

对于上升符号和下降符号，用户可以在系统的“类型参数”中设置符号样式，在“机械设置”中设置大小，以及在对象样式中设置其线型。

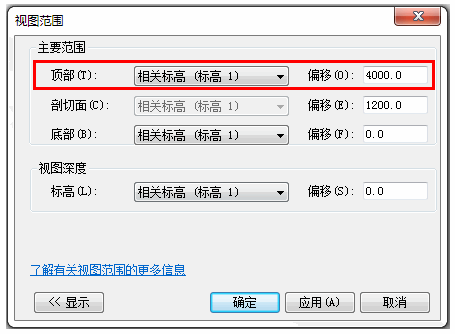

如果立管的顶部标高低于当前视图的“视图范围”设置的“顶”标高限制，则该立管显示为下降符号。如果立管顶部的标高高于当前视图的“视图范围”设置的“顶”标高限制，则该立管显示为上升符号。

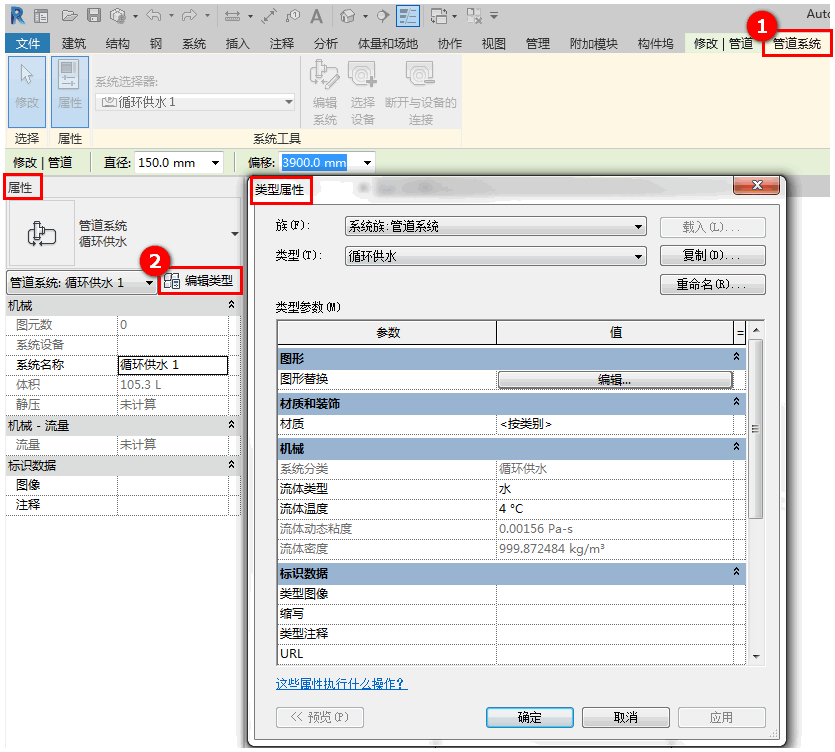

我们可以为不同的系统设置其管道的上升符号和下降符号，每个系统可以有不同的符号设置。选中管段，单击“管道系统”上下文选项卡，在“属性”面板中点击“编辑类型”命令，打开“类型属性”对话框。

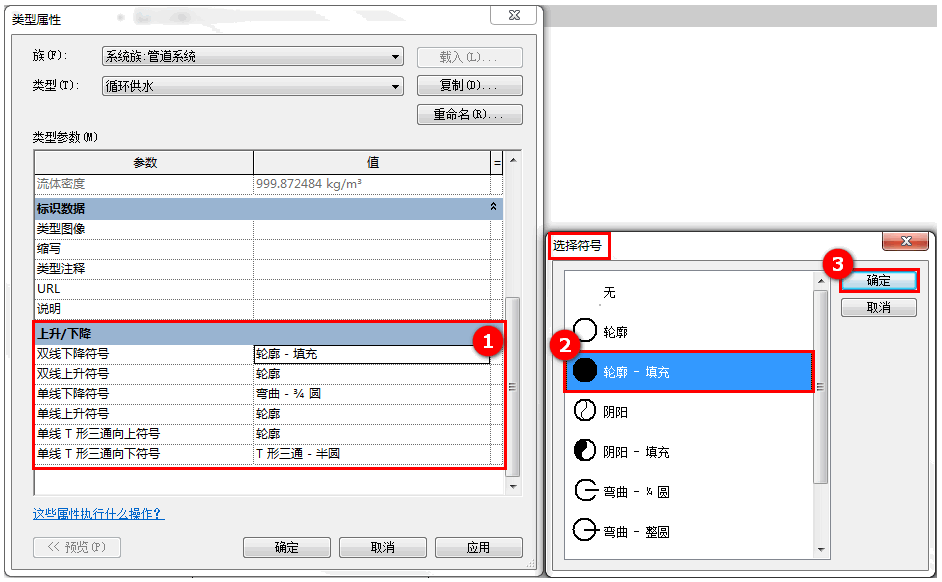

在“上升/下降”类型参数中，点击右侧的（展开）命令，打开“选择符号”对话框，选择其中一种符号进行替换，单击“确定”完成。

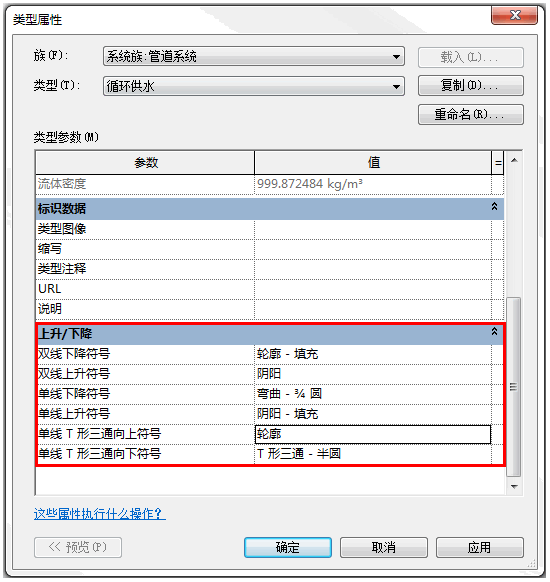

用同样的方法，将所有的上升符号和下降符号进行设置。

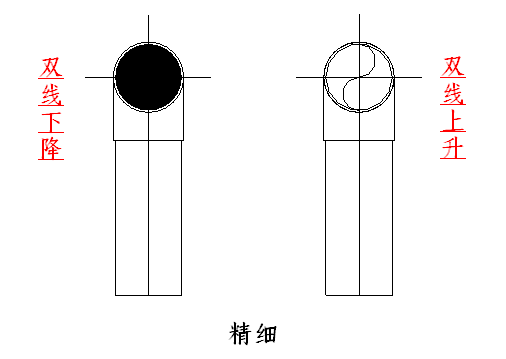

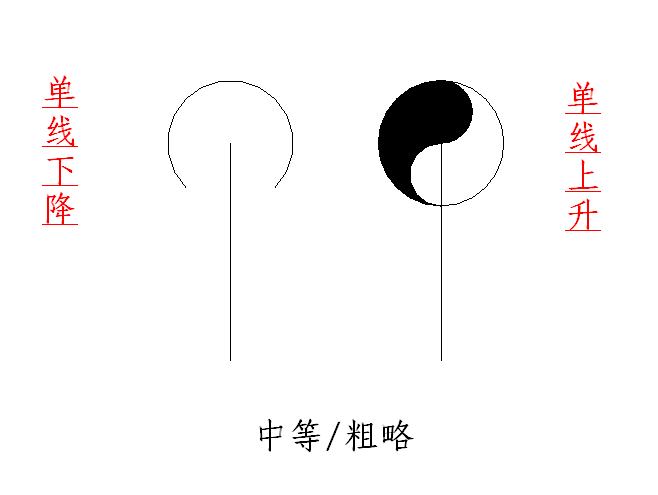

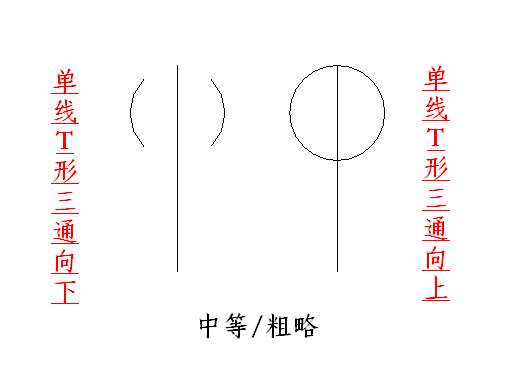

立管根据视图“详细程度”的不同，分为单线及双线显示。

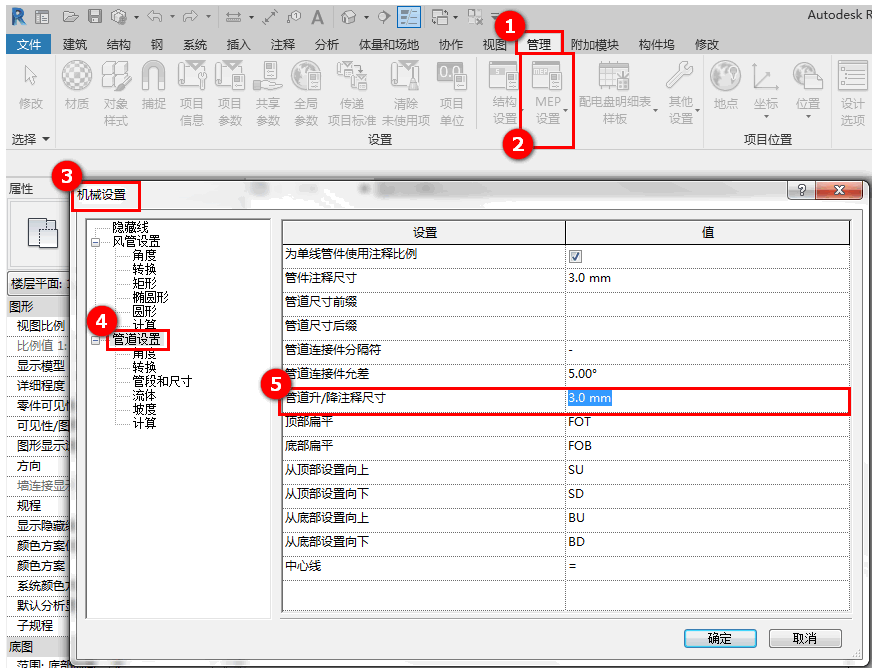

在“管理”选项卡下方单击“MEP设置”，然后打开“机械设置”对话框，切换至“管道设置”节点。在右侧面板中找到“管道升/降注释尺寸”，将值设置到需要的大小。这里的数值表示该符号打印在图纸上的尺寸大小，默认设置下，Revit会根据每张图纸的比例，自动缩放符号的大小，使其得到相应的打印大小。

单击“管理”选项卡下的“对象样式”打开“对象样式”对话框，点击“过滤器列表”下拉按钮，在下拉列表中勾选“管道”，将其他专业取消勾选。

在“对象样式”对话框类别中找到“管道”分类，点击左侧加号将其展开，找到用于控制上升符号和下降符号线样式的“升”“降”栏，可以对“线宽”、“线颜色”、“线型图案”及“材质”进行设置。
