在Revit中如果我们要设置视图显示，那我们将要如何去设置呢？现在就开始介绍如何设置视图显示

首先，打开项目文件，单击“项目浏览器”对话框当中的“2F”，切换到“2F”平面视图，在“属性栏”对话框中选择“基线”>“无”，如图所示：

将在“2F”平面视图中“显灰状”的图元隐藏。如图所示：

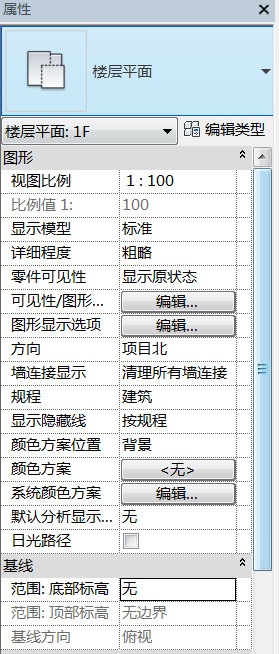

在属性栏面板中，“显示模型”是在视图框中是呈现整体显示方式，它的显示方式有三种，分别是“标准、半色调、不显示”，我们选择“标准”，在“详细程度”中选择“粗略”，并将方向改为“项目北”，墙连接显示改为“清理所有墙连接”，规程选择“建筑”，显示隐藏线选择“按规程”，如图所示：

单击切换到“1F”视图，在“1F”视图中可以看到灌木不在“呈灰显”，那么根据正规出图要求，灌木不应在图纸上，单击灌木，右键选择“在视图中隐藏”中的“类别”，如图所示：

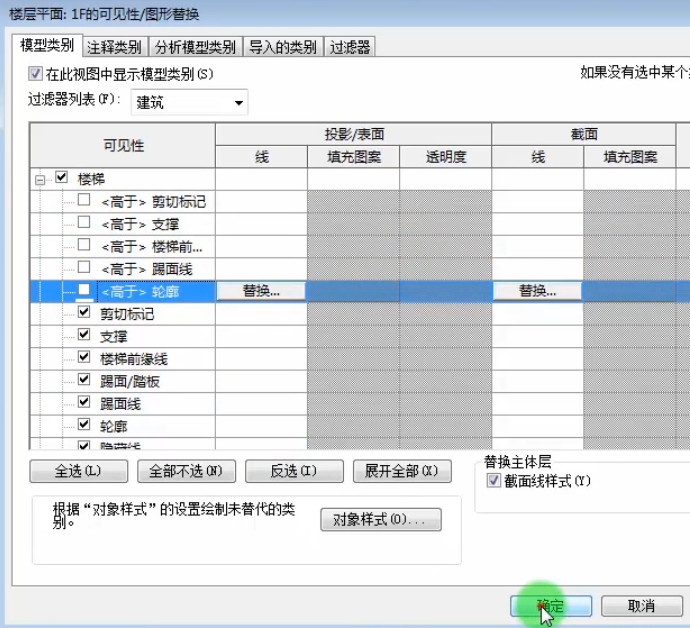

单击“视图”选项卡下“图形”面板中的“可见性/图形”，在弹出的“楼层平面：1F的可见性/图形替换”对话框中，选择楼梯点击“+”，取消勾选“<高于>剪切标记、<高于>支撑、<高于>楼梯前…、<高于>踢面线、<高于>轮廓”，单击确定。如图所示：

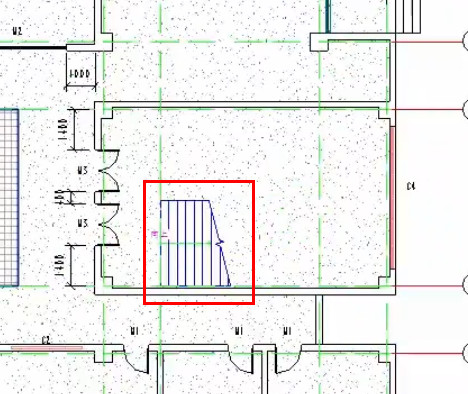

在视图可看到超出部分不在显现。如图所示：
