在建模之前，需要先确定管线的系统，那么如何快速确定管线系统？下面介绍三种方法，此处以风管为例。

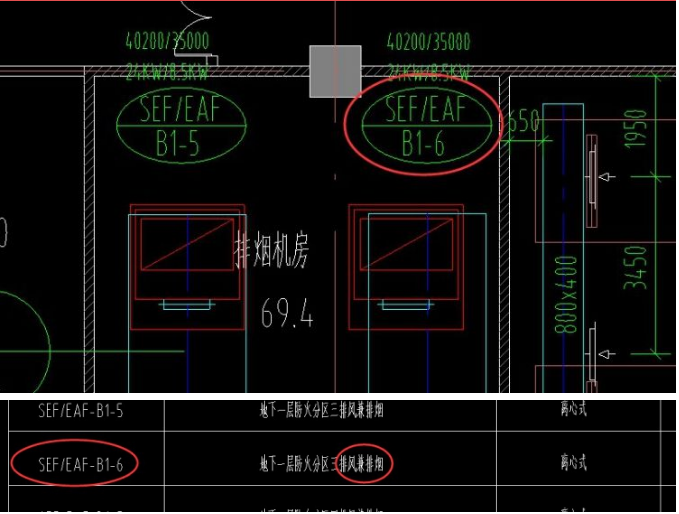

方法一：通过风机的设备编号，查找设备表来确定，如图所示。
这样就确定了此风管为排风兼排烟系统。

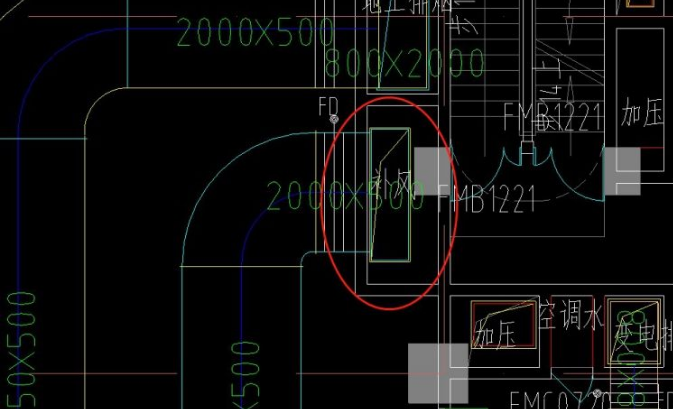

方法二：通过风管所到的风井来确定风管系统，如图所示，风管是从补风井出来的，所以此风管为补风系统。

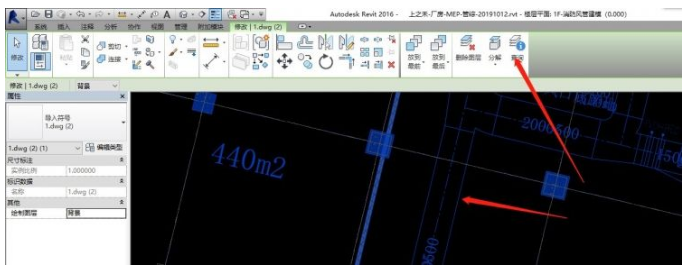

方法三：通过Revit中导入图纸的查询命令，选择图纸，点查询，然后单击风管，如图所示，图层是排烟管，所以此风管为排烟系统。
方法三只适用于规范的CAD图纸。
