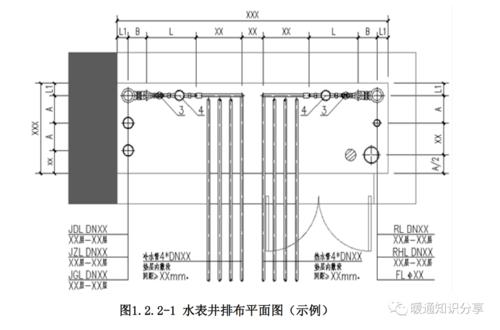

本文主要介绍如何使用CAD软件绘制水表井图形。水表井是指安装水表的特殊设备，通常由井盖、井底、井壁等组成。绘制水表井图形可以帮助工程师和设计师更好地了解井的结构和尺寸，为施工和维护提供参考依据。

1. 准备CAD软件

首先，您需要准备一款CAD软件，如AutoCAD、SketchUp等。这些软件都具有较强的绘图功能，可以满足您绘制水表井图形的需求。选择合适的CAD软件后，点击安装并进行相应的设置。

2. 创建新图纸

打开CAD软件后，点击“文件”菜单，选择“新建”或“创建新图纸”选项。根据需要设置图纸的尺寸和比例，一般可以选择标准的A4或A3纸张大小，并设置合适的比例，如1:50或1:100。

3. 绘制井盖

井盖是水表井的顶部覆盖物，通常是圆形或方形。首先，在图纸上使用“圆”或“矩形”工具绘制井盖的形状，根据实际尺寸确定井盖的大小。然后，使用“偏移”工具创建井盖的厚度，一般为10-20毫米。最后，使用“填充”工具填充井盖的颜色，一般为灰色或黑色。

4. 绘制井壁

井壁是水表井的侧面结构，通常是圆柱形或方柱形。使用“圆柱”或“长方体”工具，在图纸上绘制井壁的形状，根据实际尺寸确定井壁的高度和直径或边长。然后，使用“偏移”工具创建井壁的厚度，一般为100-300毫米。最后，使用“填充”工具填充井壁的颜色，一般为灰色或浅蓝色。

5. 绘制井底

井底是水表井的底部结构，通常是圆形或方形。使用“圆”或“矩形”工具，在图纸上绘制井底的形状，根据实际尺寸确定井底的大小。然后，使用“偏移”工具创建井底的厚度，一般为10-20毫米。最后，使用“填充”工具填充井底的颜色，一般为灰色或深蓝色。

6. 添加细节

根据实际需求，您可以在图形中添加一些细节，如井盖上的开孔、井壁上的标识等。使用“直线”或“矩形”工具绘制这些细节，并使用“填充”工具填充相应的颜色。同时，您还可以添加图例、文字说明等，使图形更加直观清晰。

7. 检查和修改

完成绘制后，您需要对图形进行检查和修改。确保图形的尺寸、比例和细节符合实际要求。如果有需要，您可以使用“修剪”或“延伸”工具对图形进行调整和修正，以达到精确的效果。

8. 保存和导出

最后，点击CAD软件界面上的“保存”按钮，将绘制的水表井图形保存为CAD文件。您可以选择合适的文件名和存储路径。如果需要导出为其他格式，如PDF、JPEG等，可以使用CAD软件提供的导出功能将图形转化为对应的文件格式。

绘制水表井图形是一项需要耐心和技巧的任务。通过掌握CAD软件的基本操作和绘图技巧，您可以轻松地绘制出精美的水表井图形，为工程施工和维护提供可靠的参考和指导。
