卫生间涉及到多专业建模，下面以试题为例介绍简单卫生间的建模：

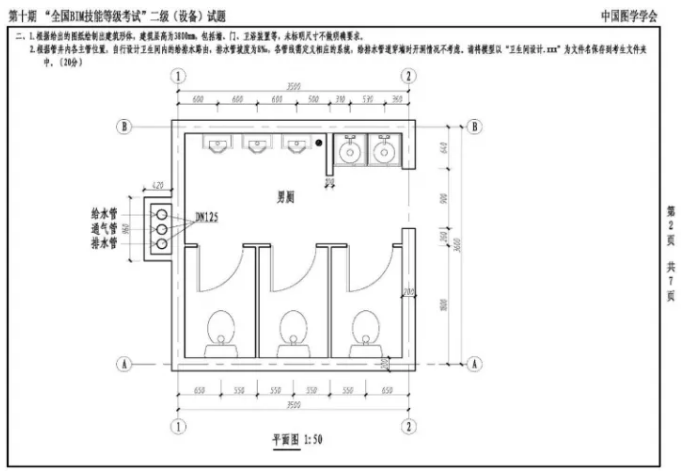

房间给排水设计，根据题目要求，新建项目，并根据图纸给出的墙，门，卫浴装置等绘制出模型。

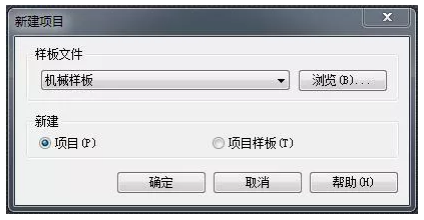

1.新建项目，项目样板选择“机械样板”，如图所示。

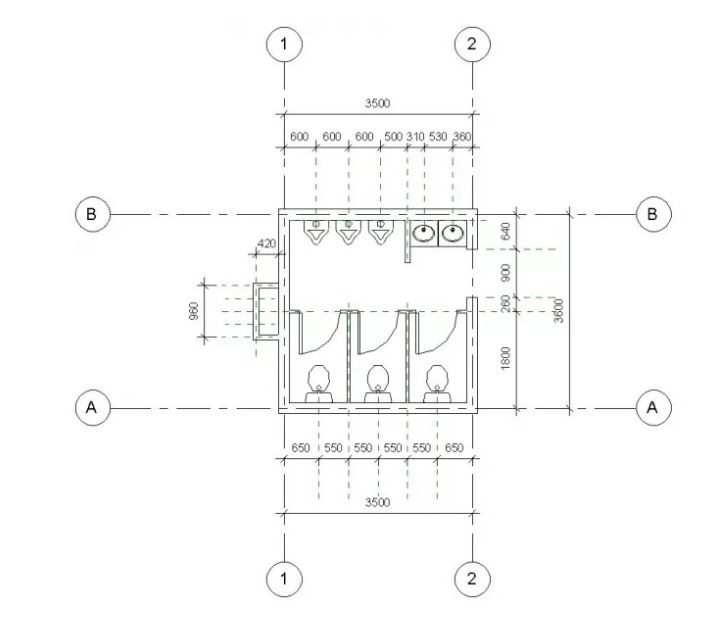

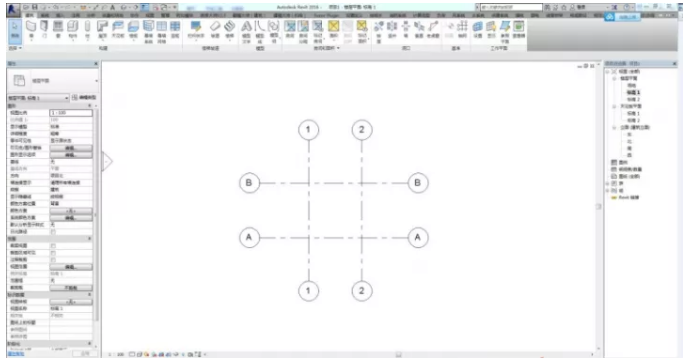

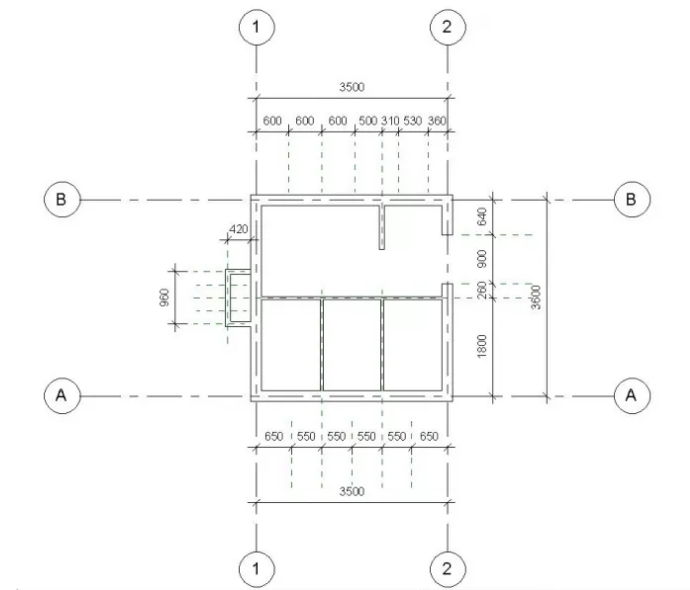

2.绘制轴网，如下图所示。

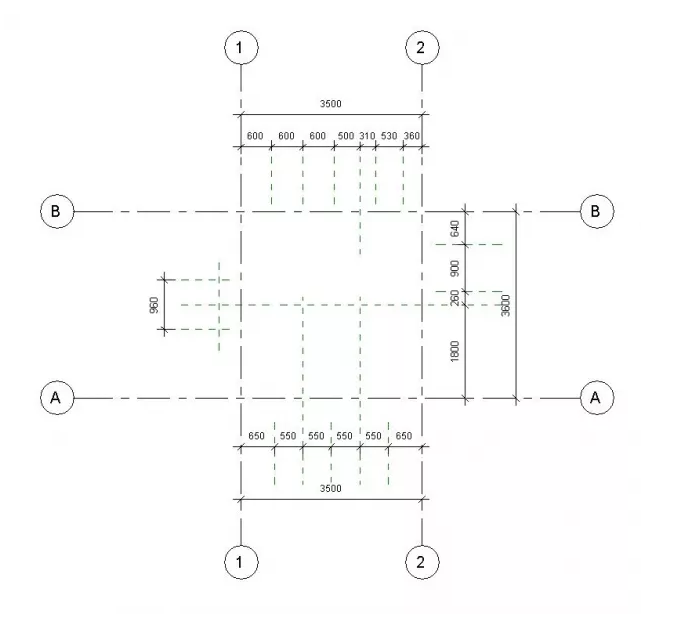

3.标注图中的尺寸数字。

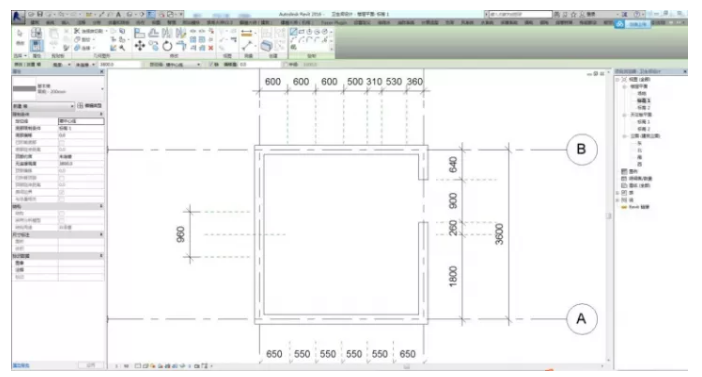

4.墙的绘制，包括外墙和内墙，本题分别按200mm、100mm和50mm厚度绘制，将建筑层高为3800mm作为墙高度的限制条件,如图所示。

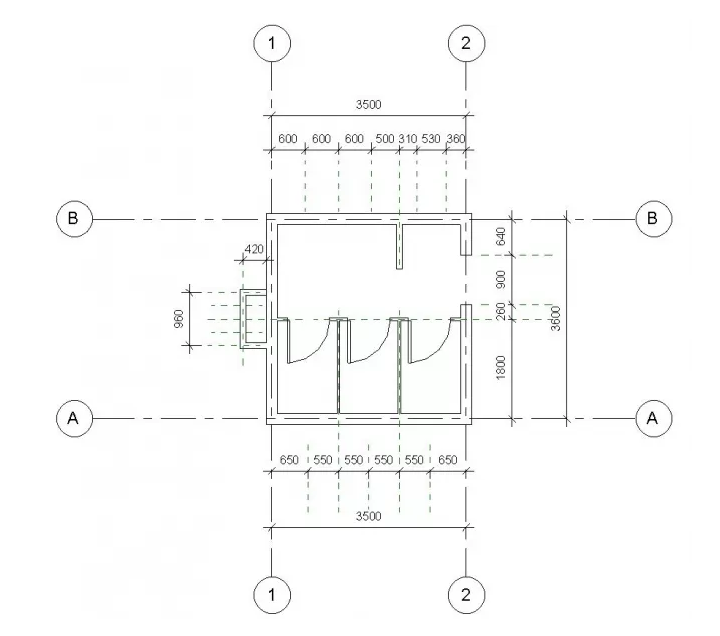

5.门的放置，载入“M_单扇-与墙对齐0762*2032mm”按照图中题目尺寸要求放在指定位置上，如图所示。

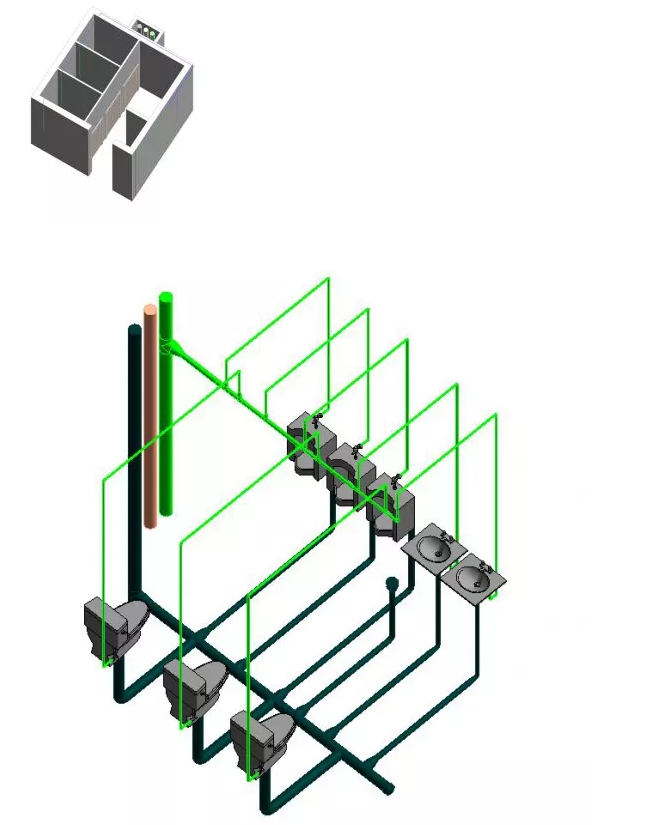

6.卫浴器具的放置，分别载入小便器具，洗脸盆和坐便器等按图中各器具摆放的位置并放置在指定位置上，如图所示。

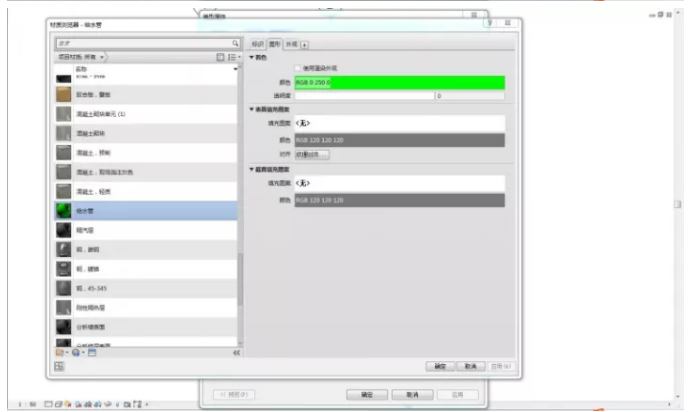

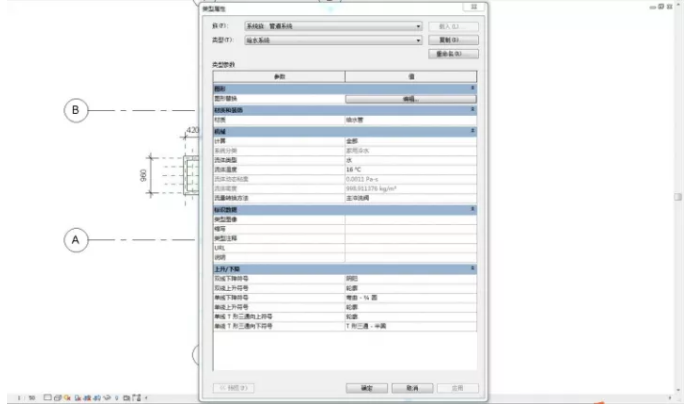

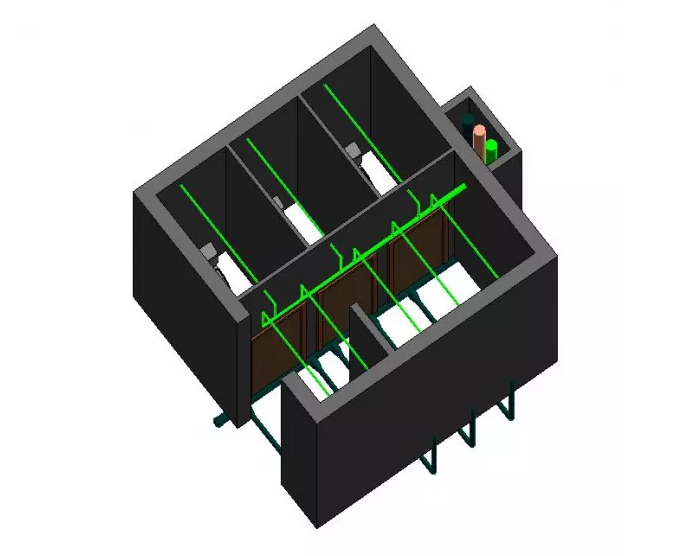

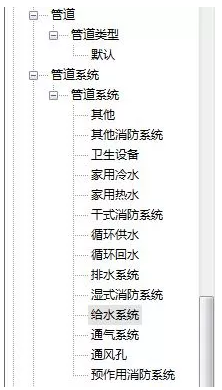

7.绘制给水管，通气管和排水管等立管模型。首先三个管线各自定义相应的系统，包括颜色设置，材质设置和名称设置等，它们是给水系统，通气系统和排水系统等。

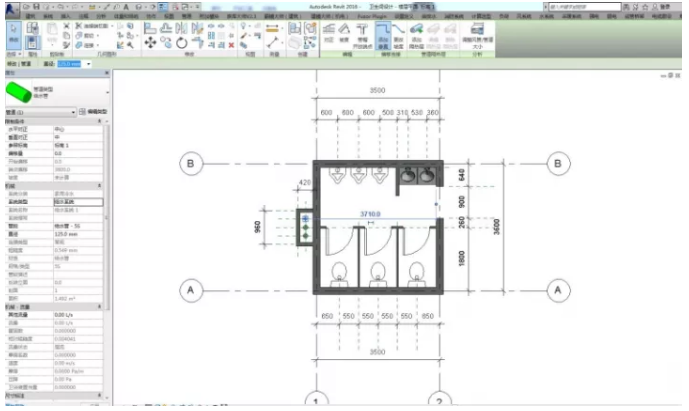

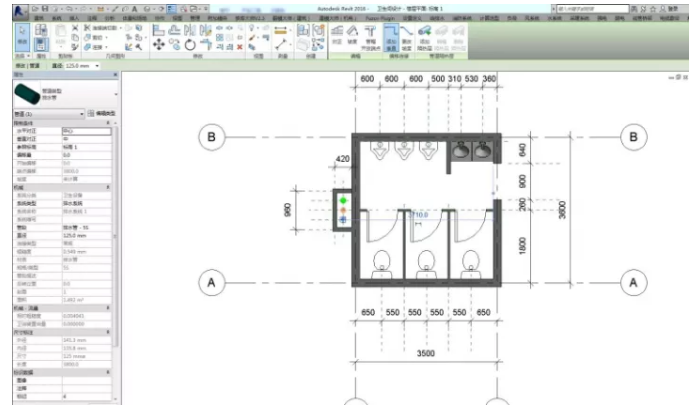

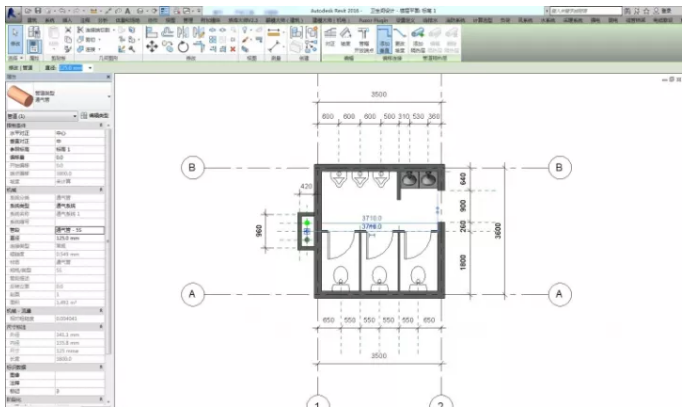

8.点击“系统-管道-管道类型”，以DN125的数字绘制三个不同的管道。
9.自行设计卫生间内的给排水路由，按照考题要求，排水管的坡度设置为8%。给水水管的高度设置为3100mm,排水管的高度设置为-1000mm。连接洗脸盆，小便器和坐便器的给水管管径分别是DN20，DN15，DN15，干管管径为DN25。连接洗脸盆，小便器和坐便器的排水管管径分别是DN40，DN40和DN100。

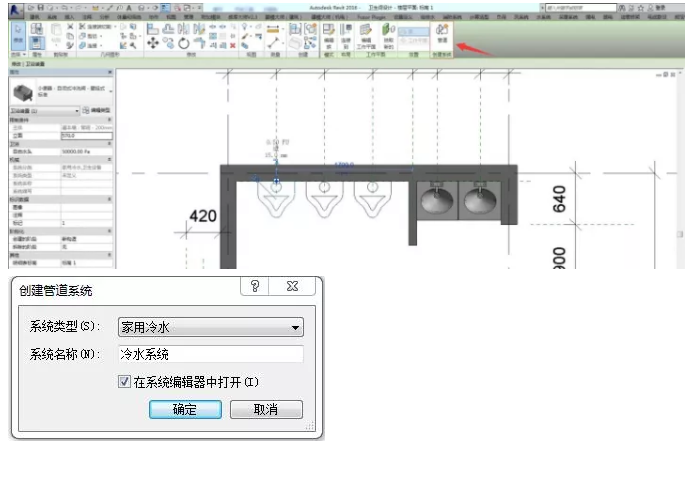

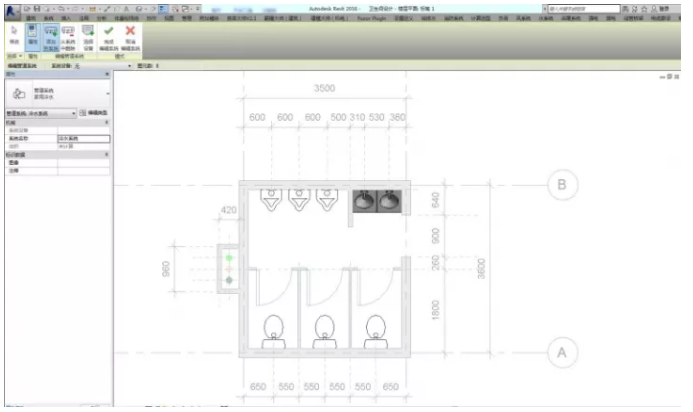

选择器具和设备，创建管道系统。
将器具和设备添加到系统中，完成编辑系统。

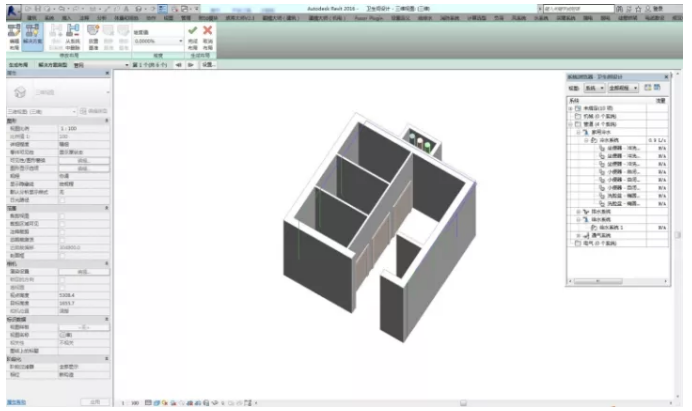

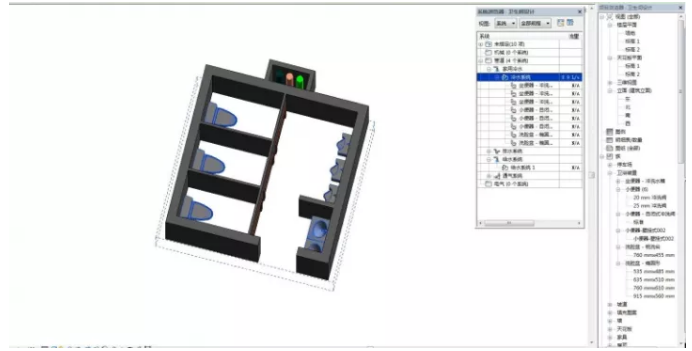

在系统浏览器中设置
利用“生成布局”布管
利用解决方案中的三种类型去选择适合自己的设计方案，在修改基准里设置成DN32，最后点击“完成布局”。
