根据项目要求来拆分，机电模型分：给排水，暖通，电气，三大类。
一、成组。现根据某项目图拆分，如图所示此图成组四个。
1.电气成组：打开某项目转到三维视图,在可见性（快捷键VV/VG）里设置，

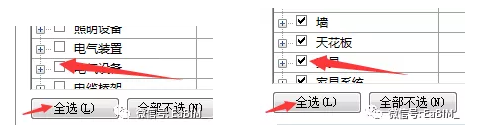

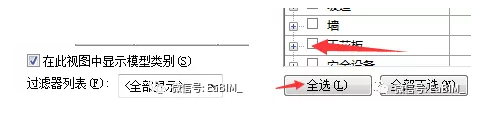

1-1.打开“可见性”在过滤器列表中选择-全部显示，点击全选所有都不勾选，点击确定，如图所示。
1-2.“可见性”过滤器列表中选择-电气，全部勾选，点击确定，如图所示。

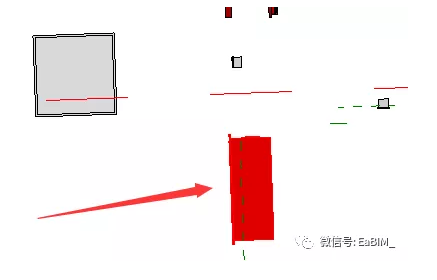

1-3.核查一下把不是电气的构件选中隐藏。

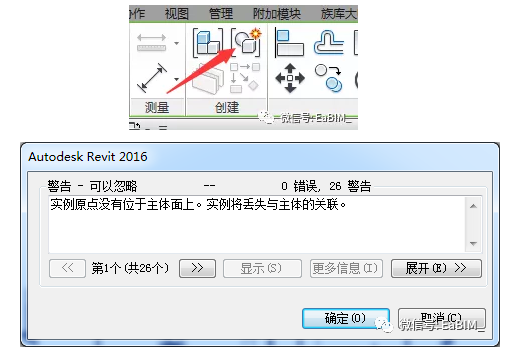

1-4.框选所有电气，修改选项卡--点击“创建组”，会出现以下错误，点击确定，如图所示。

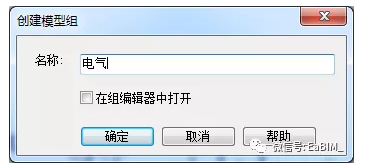

1-5.点击上图确定，弹出对话框“创建模型组”，名称改为电气，如图所示。

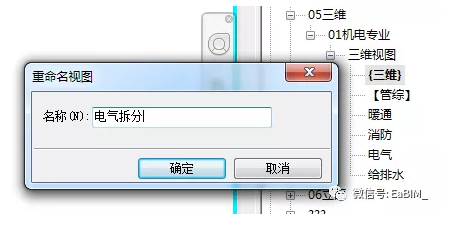

1-6.在项目浏览器--三维视图--三维，名称改为电气拆分，如图所示。

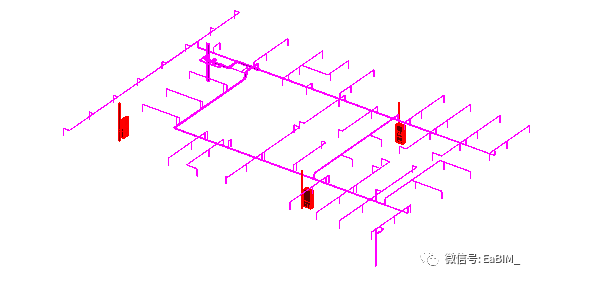

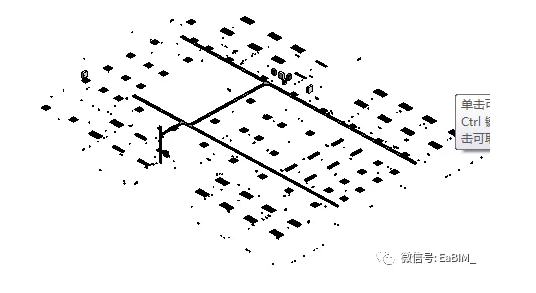

1-7.成组如图所示。
2.给排水成组
2-1.“可见性”设置时电气全部不勾选，也可选择成组的电气隐藏，其它全部勾选，如图所示。

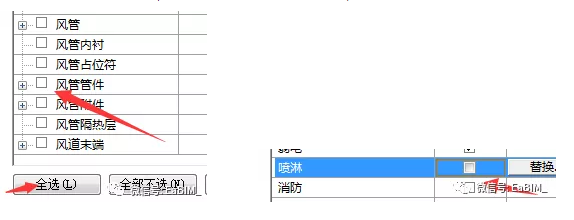

2-2.“可见性”--风管和喷头不勾选，过滤器里不勾选消防和喷淋，如图所示。
2-3.核查一下把不是给排水的构件选中隐藏。
2-4.成组和成组命名，三维重命名，与电气是一样的步骤，以下也一样。

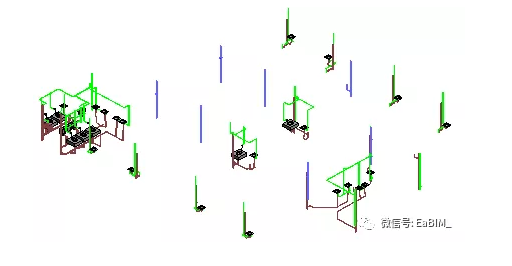

2-5.给排水成组完结如图所示。
3.消防成组，与给排水相同，只是过滤器里把除消防喷淋以外的全部隐藏即可。成组如图所示。

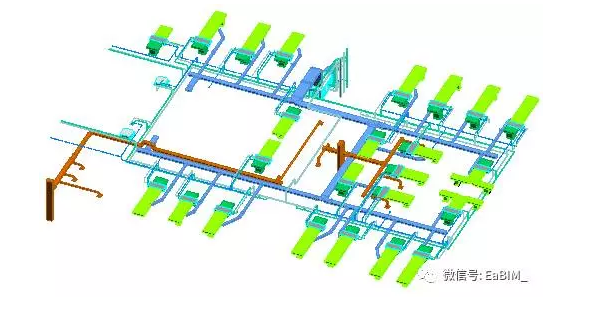

4.暖通成组，就是把前面已经成组的电气，给排水，消防，选择隐藏，再把暖通成组。成组如图所示。
二、保存。

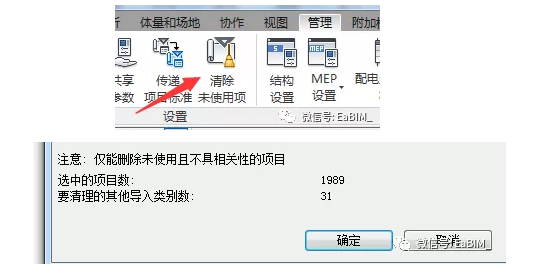

1.成组的总模型要保存一份，在原模型的基础上，依次去保存成组模型，完成拆分。比如保存电气模型的时候要把给排水，消防，暖通都要删除，并清除未使用项，建模的过程中有许多未使用项，为了减少内存要清除这些未使用项，如图所示。

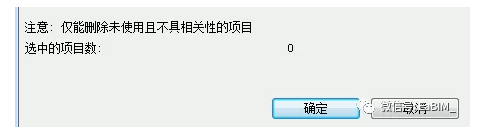

2.清除未使用项完成后如图所示。

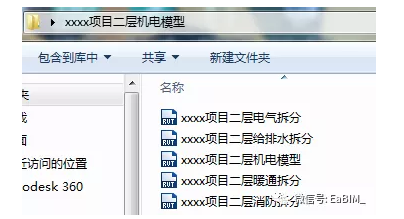

3.命名为（xxxx项目二层电气拆分)，以此类推。此项目的机电模型拆分就完成了。最终文件夹格式如图所示。
