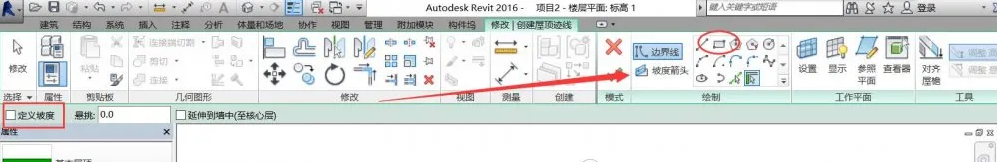

1、使用“迹线屋顶”工具，不勾选“定义坡度”，用“矩形”绘制出轮廓，为一平屋顶，再选择“坡度箭头”工具，点击屋顶左边中点，再点击水平位置上任一位置完成坡度箭头的创建。

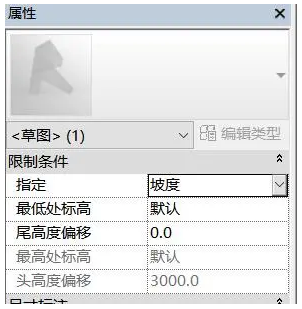

    2、选中坡度箭头，在左侧“属性”框中，将“指定”栏的“尾高”修改为“坡度”，对坡度进行修改。

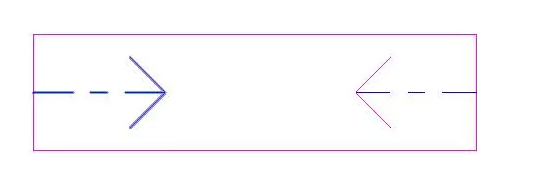

    3、在平屋顶的左右两对边分别使用“坡度箭头”工具，并将坡度箭头的“限制条件”修改为“坡度”。
