使用此方法放置空间后，该空间的体积将被约束在底部标高与屋顶上方的标高之间。在放置阁楼的空间时，使用该主题。

在项目浏览器中，打开包含阁楼区域的楼板平面视图。接下来，创建剖面视图，以在放置空间时对其进行验证。

创建剖面视图

1. 可以使用现有的剖面视图，但要确保剖面线与放置空间的区域相交。在下面示例中，只需要一个剖面视图，因为每个标高都包含了一个空间。您可能需要其他剖面视图，具体取决于设计的复杂度。

   注： 空间不在立面视图中显示。

   如图所示，将剖面放置在楼板平面中，使剖面线与放置空间的区域相交。



2. 双击该剖面以将其打开。

创建屋顶之上的标高

如果要使用位于屋顶之上的现有标高，可以跳过这一部分。

1. 在剖面视图处于活动状态时，依次单击“系统”选项卡 “基准”面板 （标高）。

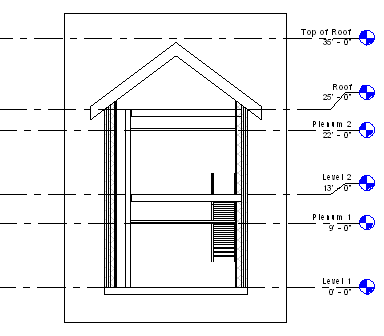

2. 在屋顶之上添加标高。

   注： 确保标高在屋顶的最高点之上。

   注： 不要使用正压送风系统标高类型。这是用于天花板或正压送风系统的特殊标高。



3. 单击“修改”。

激活空间可见性

1. 关闭除要放置空间的剖面视图和楼板平面外的所有视图，然后在键盘上键入 w t 以平铺这两个视图。

   也可以依次单击“视图”选项卡 “窗口”面板 （平铺视图）。

2. 单击剖面视图以使其成为活动视图。

3. 在键盘上键入 v g。

4. 在“可见性/图形”对话框的“模型类别”选项卡上，向下滚动到“空间”。

5. 展开“空间”，选择“内部”和“参照”（如果要显示参照十字光标），然后单击“确定”。

6. 重复上述操作使空间在楼板平面视图中可见。

放置空间

1. 在楼板平面视图处于活动状态时，依次单击“分析”选项卡 “空间和分区”面板 （空间）。

   注： 可能需要在项目中载入空间标记（如果尚未载入这些标记）。

2. 在选项栏上执行下列操作：

• 指定标高屋顶之上的标高作为“上限”。

• 输入 0' 0" (0.00 mm) 作为“偏移”。

  这两个选项指定了空间的垂直长度或高度。




  注： 如果指定的上限和偏移超过了屋顶之上的标高，那么即使上限比屋顶高，空间的垂直边界也将捕捉到屋顶。 这是因为在选中“面积和体积”选项（默认设置）的情况下，空间的垂直边界将捕捉到房间边界构件，例如屋顶。 空间体积的计算将以房间边界构件为范围。“面积和体积”选项位于“设计”选项卡 “房间和面积”面板下拉列表 “面积和体积计算”对话框上。




• 在“空间”框中，确认选中“新建”（如果放置新空间），或者从列表中选择并放置取消放置的空间。

根据需要选择下列选项

• 在放置时进行标记：在放置空间的同时放置空间标记。

  默认选中该选项。 如果选中“在放置时进行标记”，则可从类型选择器中选择标记类型。

• 标记位置框：指定“水平”、“垂直”或“模型”作为空间标记位置。

  仅在选中“在放置时进行标记”的情况下才适用。

• 引线：为空间标记创建引线。

  仅在选中“在放置时进行标记”的情况下才适用。

• 显示边界图元：高亮显示建筑模型中的房间边界图元，以便于识别。

3. 在楼板平面视图中，将光标移到建筑模型的某个区域上，然后单击以放置空间。

   注： 空间只能放置在楼板平面视图中。

4. 单击“修改”。

5. 选择空间。

6. 在“属性”选项板的“能量分析”下，执行下列操作之一：

• 如果要占用空间，请选择“占用空间”。

• 如果不占用空间，请清除“占用空间”。

7. 单击“确定”。

   注： 如果将空间放置在包含房间的区域中，将自动选中“占用空间”参数。 这将空间定义为已占用。如果区域中不包含房间，将自动清除“占用空间”参数。 这将空间定义为未占用。通过选择或清除该参数，即可重新定义空间。“占用空间”参数会影响热负荷和冷负荷分析。

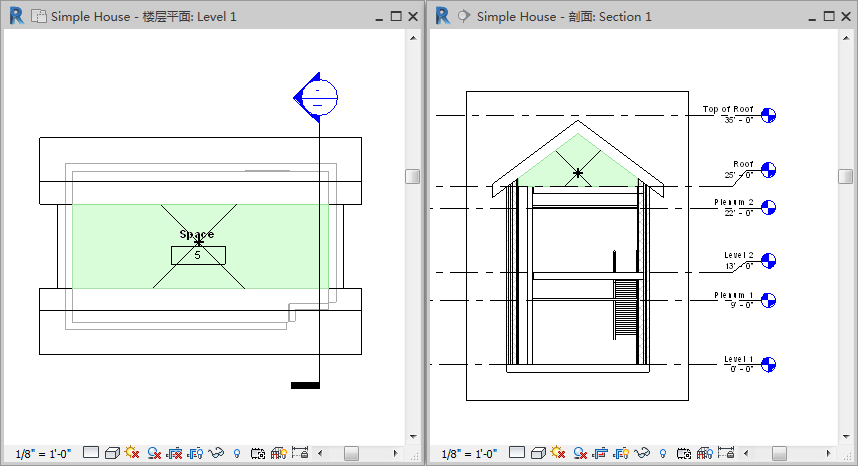

8. 在剖面视图中，确认代表空间体积的着色区域被约束在底部标高与屋顶之间，并且不存在未着色区域（因空洞或竖井等引起）。 这样，可更准确地计算体积。



9. 如果未将空间约束为指定范围，请在剖面视图中确认空间的上限被指定为屋顶之上的标高，如有必要，请重新垂直定义空间。

   还必须解决所有未着色区域。
