这一篇文章小编来讲解一下利用体量创建面砖噢！利用体量来创建面砖不仅能够调整面砖的大小，还可以导出明细表计算我们实际的工程量。

    前提：小编采用的大理石面砖规格为700mm×300mm×25mm

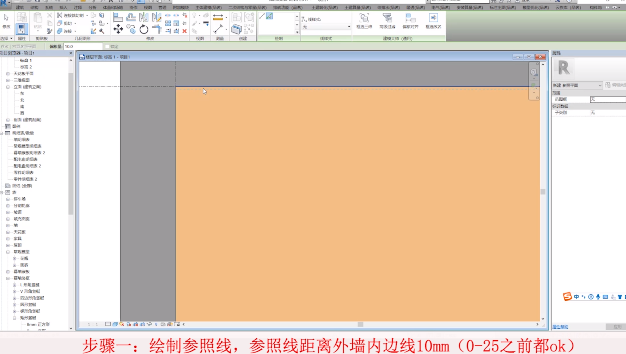

    步骤一：绘制参照线，参照线距离外墙内边线10mm（在0-25之前都可以）。

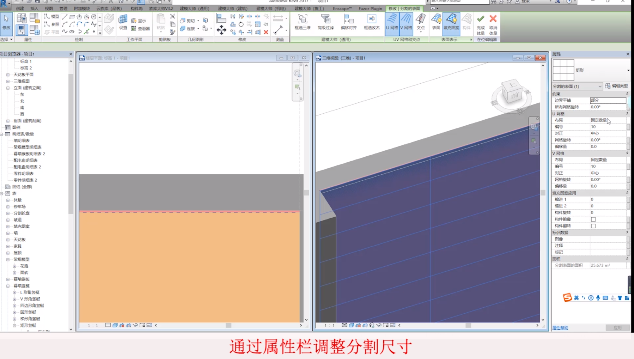

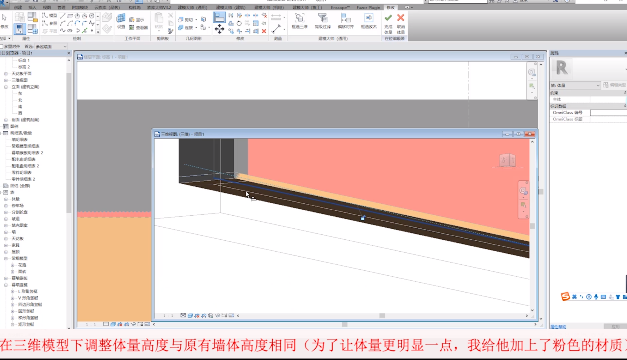

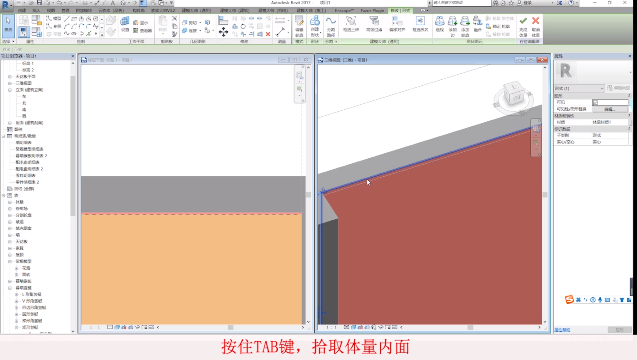

    步骤二：创建内置体量。具体操作如下：体量和场地——内置体量——模型——长方体——绘制形状——创建形状——实心形状——在三维模型下调整体量高度与原有墙体高度相同——按住TAB键，拾取体量内面——分割表面——通过属性栏调整分割尺寸——完成体量。

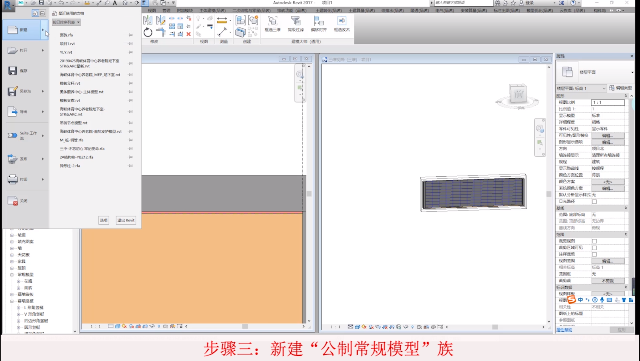

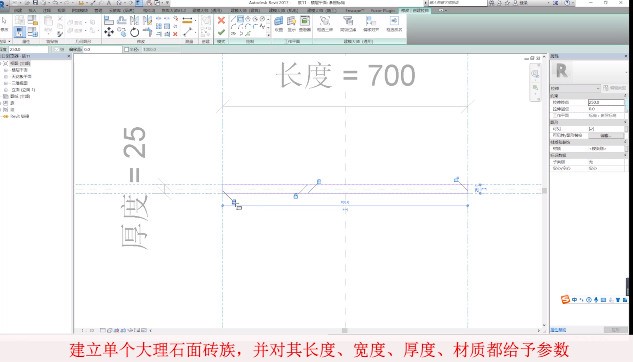

    步骤三：新建“公制常规模型”族——建立单个大理石面砖族，并对其长度、宽度、厚度、材质都给予参数，将做好的族载入项目中。

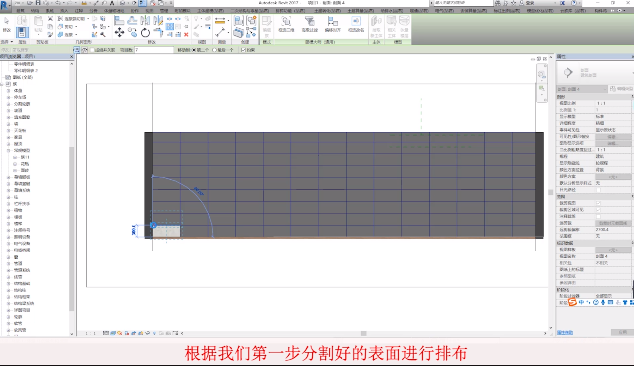

    步骤四：新建族替换上我们实际面砖材质，并根据我们第一步分割好的表面进行排布。
