Revit技巧 | revit链接贴花怎么创建?Revit关于链接贴花的小技巧

发布于:2024-09-30 10:41:56
124人 分享

    在有一些建筑表面,有时需要广告牌、标识等等标记,就需要我们用贴花功能来实现这些,贴花可以放在水平表面或者圆柱表面,下面来看下一下具体操作:

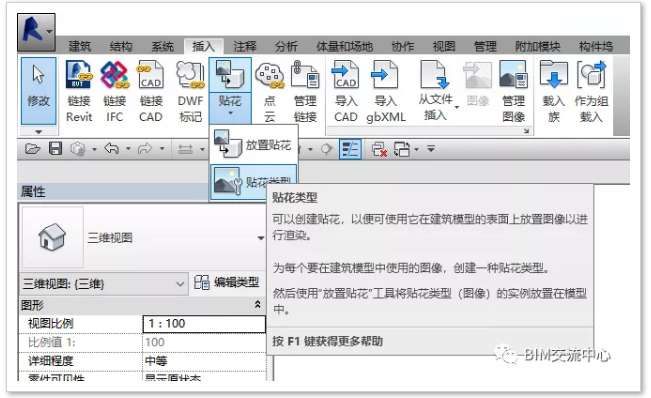

    1.我们以电视为例,在电视荧幕上贴花,跟建筑是一样的,首先我们要在revit中创建一个贴花类型,点击”插入”选项卡”链接”面板上”贴花”三角符号下的”贴花类型”弹出贴花类型对话框;

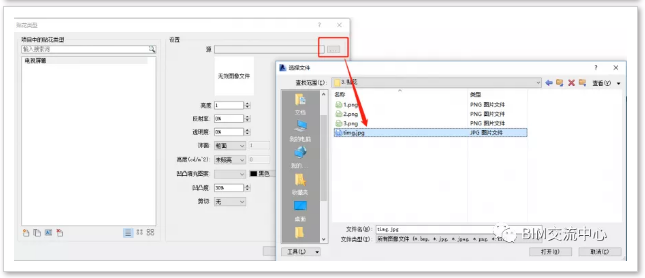

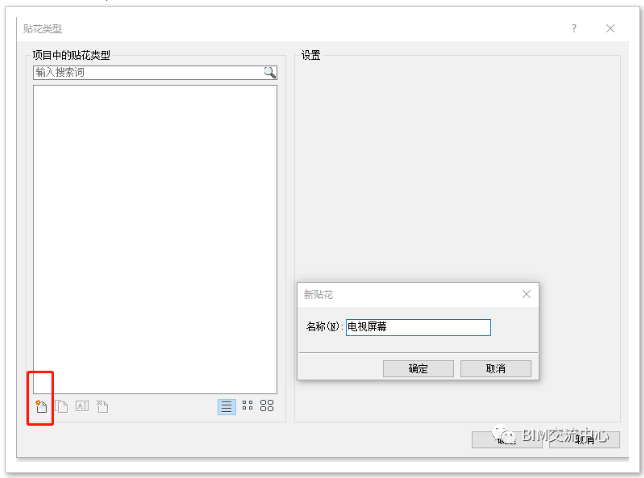

    2.然后点击左下角的”创建新贴花”给新的贴花取个名称,点击确定,贴花类型我们需要给它选定一个图片;

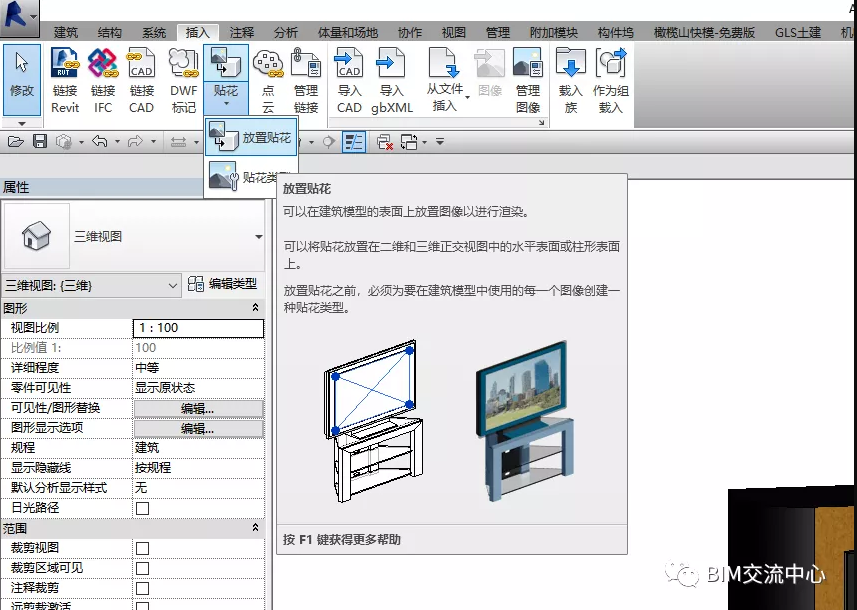

    图片下面参数可以去设置它,点击确定,贴花创建完成.然后进行贴花放置;

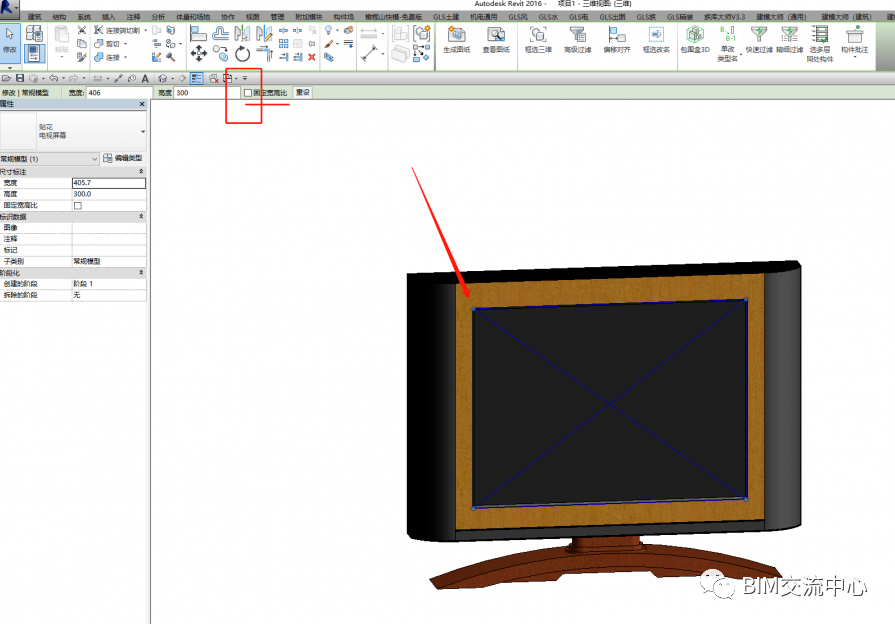

    3.可以通过拖动贴花四个小圆点任意一个,调整它的大小(注意如果尺寸不合适把“固定高宽比”去掉).完成贴花,这时并没有看到我们贴花的实际图片,它只会显示一个贴花这样的一个标记.要能过渲染才会显示实际的效果;

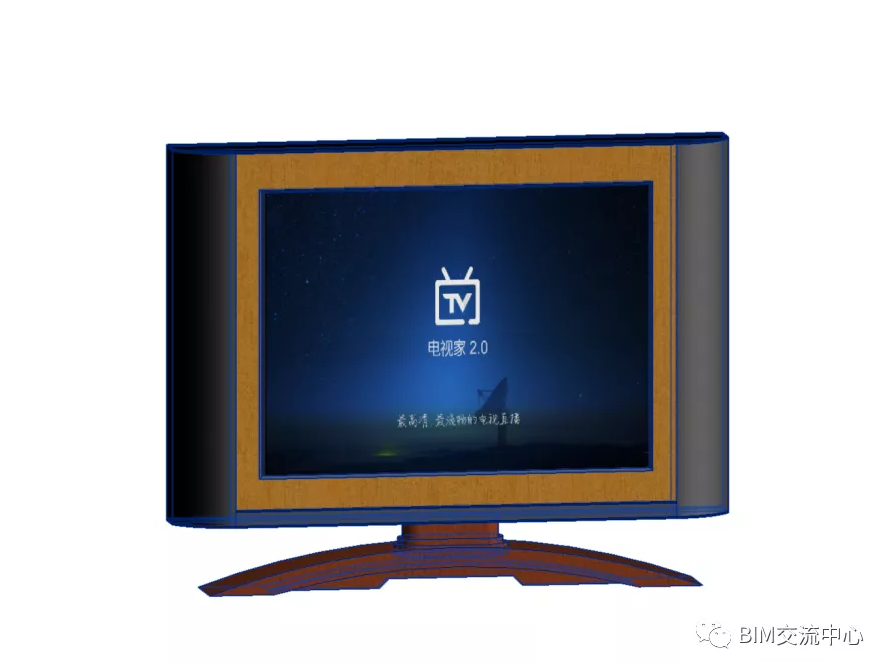

    4.可调成真实模式、或者渲染可以到到贴花效果;


    注:

    1.不仅平面,曲面都是可以贴花的,贴花的参数可以根据情况自由调节;

    2.当不显示贴花效果,首先打开真实模式,或者渲染,如果都不出现,那可能贴花放置的面有问题,放大后,选择正确的面进行放置即可。
