在工程和设计领域，CAD（计算机辅助设计）绘图是一项至关重要的技能。它使我们能够使用计算机软件创建精确和详细的图纸，以便用于建筑、工程和制造等领域。在这篇文章中，我们将介绍CAD绘图的基本知识。

首先，CAD绘图需要使用专门的软件。常见的CAD软件包括AutoCAD、SolidWorks和CATIA等。这些软件拥有各种功能和工具，可以帮助我们进行绘图和设计工作。

在CAD绘图中，我们使用坐标系统来确定点的位置。坐标系统由水平轴和垂直轴组成，通常称为X轴和Y轴。点的位置通过其相对于这些轴的坐标来表示。

绘图时，我们可以使用不同的实体来表示不同的图形元素。例如，直线是由两个点组成的，而圆是由中心点和半径确定的。

在CAD绘图中，我们还可以使用图层（Layer）来组织和管理绘图元素。每个图层可以包含不同类型的图形元素，例如线条、文本和填充图案。通过使用图层，我们可以轻松地控制每个图形元素的属性，如颜色、线型和线宽。

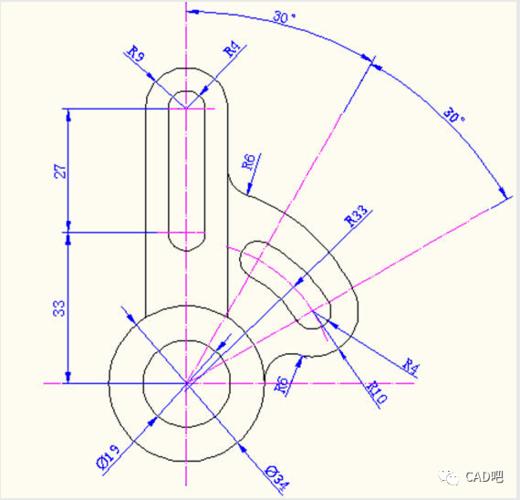

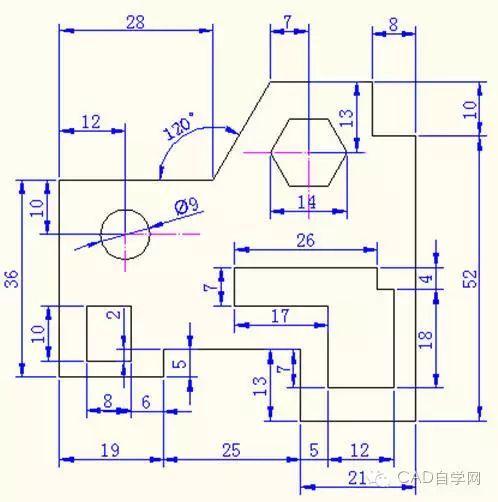

此外，CAD绘图也支持尺寸标注。尺寸标注用于指定图形元素的大小和位置。通过在图纸上添加尺寸标注，我们可以确保绘制的图纸符合所需的规格和要求。

最后，CAD绘图还支持模型和布局。模型是我们实际绘制和设计的对象，而布局则是将模型放置在图纸上的方式。通过使用布局，我们可以轻松地创建多个视图和图层，以展示模型的不同方面。

综上所述，CAD绘图是一项重要的技能，它在工程和设计领域中发挥着关键的作用。通过掌握CAD绘图的基本知识，我们可以创建精确和详细的图纸，以支持各种项目和应用。
