1.直接绘制的标高

    首先进入任意一个立面视图，点击建筑选项卡，在基准面板下选择标高命令，就可以在操作平面进行绘制。如图1-1

    图1-1

    标高绘制时会与原有的标高生成临时尺寸标注，用于定位，直接绘制的标高会在楼层平面直接生成相应的平面视图。

    2.复制的方式绘制标高

    首先选中一条标高，在弹出的修改面板下选择复制命令，在临时编辑栏中勾选多个和约束，输入相应的标高间距即可。

    复制的标高不会直接生成相应的楼层平面，需要点击视图选项卡，点击平面视图下的楼层平面，勾选相应的平面视图即可。

    3.阵列的方式绘制标高

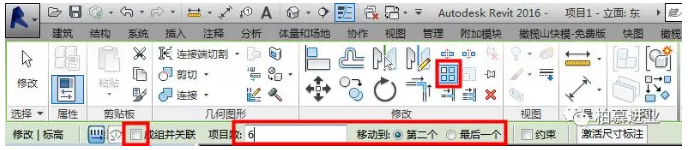

    对于楼层较多的建筑，我们一般采用阵列的方式绘制标高，同样选中其中一条标高，在弹出的修改面板下选择阵列命令，在临时编辑栏中取消勾选成组并关联，输入项目数（项目数包括选中的这条标高），勾选移动到第二个（输入间距为相邻两个标高的间距）或者最后一个（输入间距为第一条到最后一条标高的间距）如图3-1，鼠标移动到编辑窗口，选择一个阵列基点，输入间距即可。

    图3-1
