Revit技巧 | Revit中如何添加楼板边缘?关于楼板边缘的添加

发布于:2024-10-23 08:30:01
150人 分享

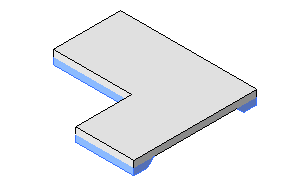

可以通过选取楼板的水平边缘来添加楼板边缘。 可以将楼板边缘放置在二维视图(如平面或剖面视图)中,也可以放置在三维视图中。

  1. 单击“建筑”选项卡“构建”面板“楼板”下拉列表(楼板:楼板边缘)

  2. 高亮显示楼板水平边缘,并单击鼠标以放置楼板边缘。

    观察状态栏以寻找有效参照。 例如,如果将楼板边缘放置在楼板上,“状态栏”可能显示:楼板: 基本楼板: 参照。 也可以单击模型线。

    在剖面中放置楼板边缘时,将光标靠近楼板的角部以高亮显示其参照。

    单击边缘时,Revit 会将其作为一个连续的楼板边缘。 如果楼板边缘的线段在角部相遇,它们会相互斜接。

  3. 要完成当前的楼板边缘,请单击“修改 | 放置楼板边缘”选项卡 “放置”面板 (重新放置楼板边缘)。

  4. 要开始其他楼板边缘,请将光标移动到新的边缘并单击以放置。

  5. 要完成楼板边缘的放置,请单击“修改 | 放置楼板边缘”选项卡 “选择”面板 “修改”。
