Revit中在剖面视图测量风管、管道的底高度。在Revit中调整管综的时候经常需要在剖面视图中进行操作，但是在原本的剖面设置中无法测量各种管道的顶和底高度，这样就降低了调整管道的效率，所以通过简单的设置达到测量各种管道高度的目的，有助于提高工作效率。

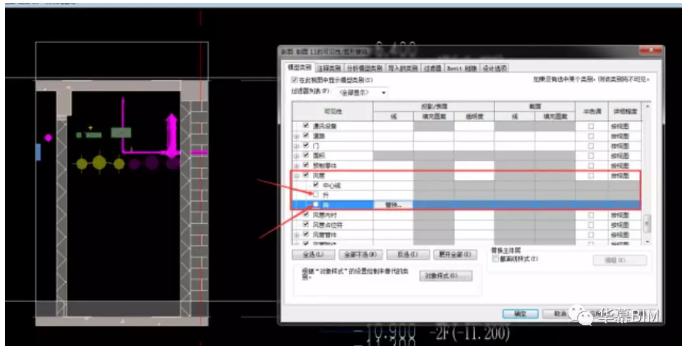

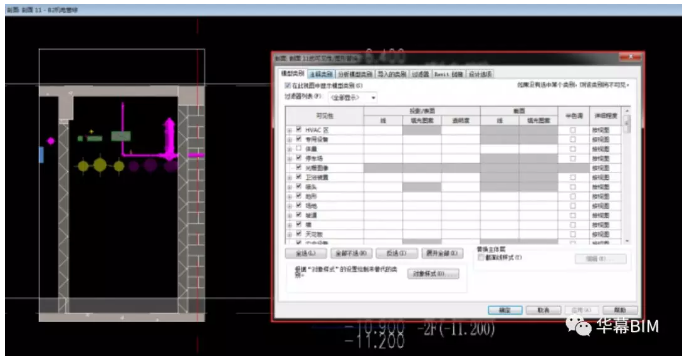

1.进入剖面视图，打开“可见性/图形替换”设置(vv可见性)，如下图。
2.选择管道、风管、桥架的下拉选项，并取消勾选管道、风管、桥架的升降选项，如下图。

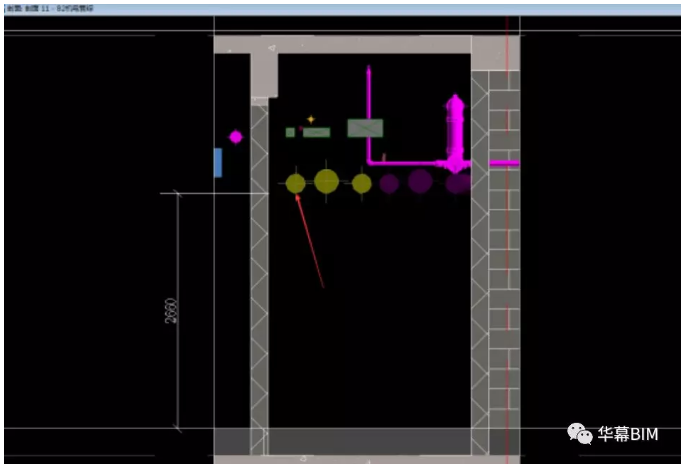

3.鼠标移到要测量的管道底或顶的位置，按下键盘的TAB键，将选择的点从管道中心点移至管道顶点或者底点，单击鼠标，在将鼠标移至地板边线，单击鼠标，即可测量管道顶或底距地面的高度。其他管道直接选取上下边线即可测量，如下图。
调整管综在剖面图中可以微调管道为了在模型中放置支吊架，而支吊架一般需要底平，这个时候就可以用上述的操作进行底平的操作。
Revit中如何绘制斜三通
在Revit软件中，进行管线调整时经常会因为空间不足，导致不能在竖直方向上以垂直三通相连接，这时可以考虑将三通进行旋转，再与水平管段连接以降低对竖直方向上距离的要求。
具体操作如下：

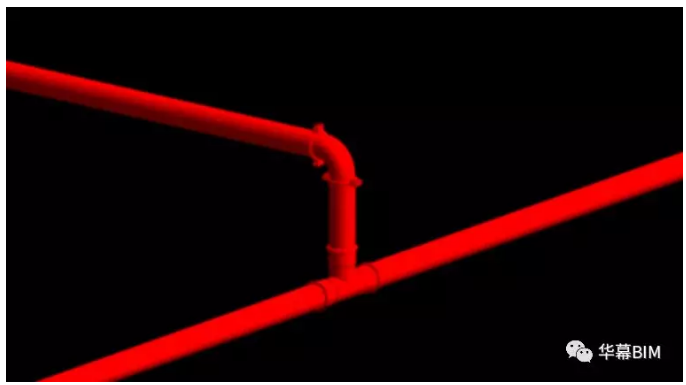

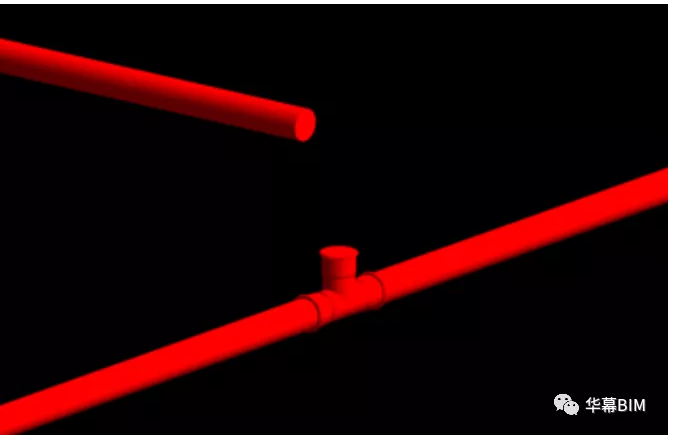

1.在原有的连接方式上将竖直管段删除，保留水平管段及三通。如图

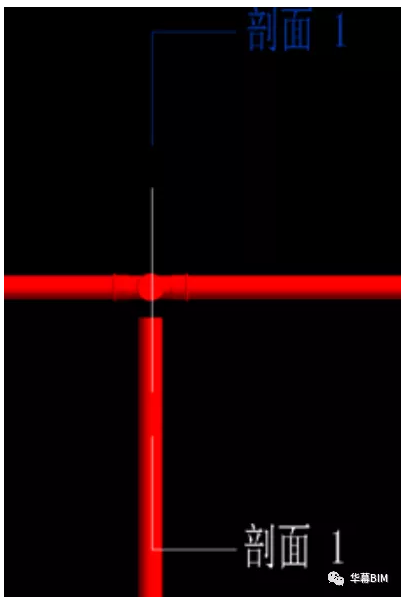

2.从三维视图转化到平面视图，以垂直于三通所在的水平管道做一个剖面

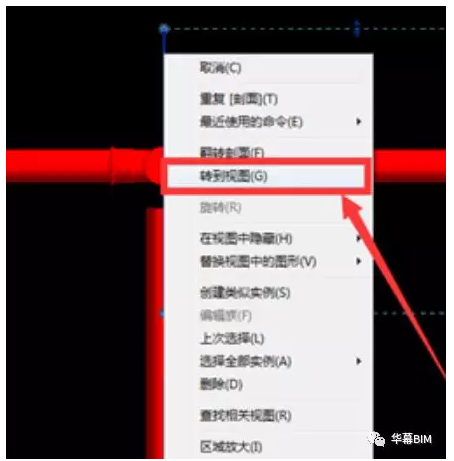

3.右击选中剖面，在弹出的窗口中单击“转到视图”。

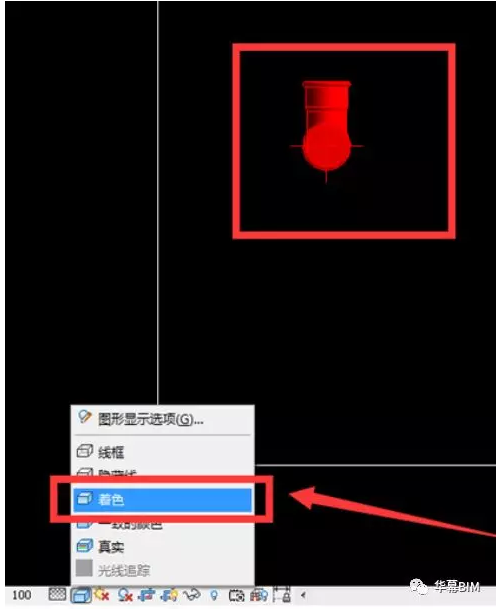

转到视图后若只能看见线条，修改最下面一栏中的“详细程度”，选择“精细”。再将“视图样式”改为“着色”即可。

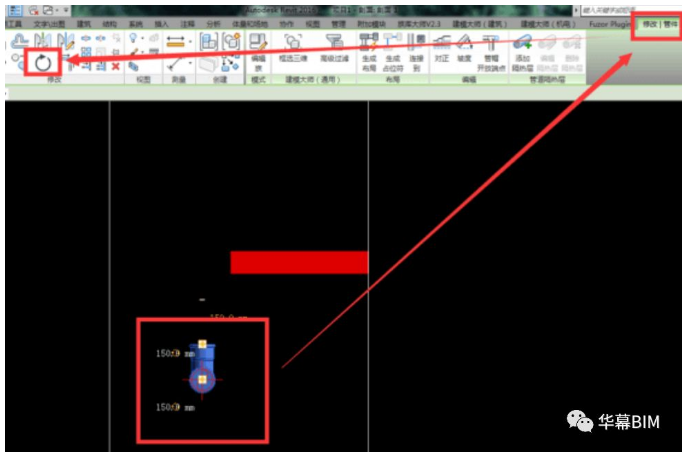

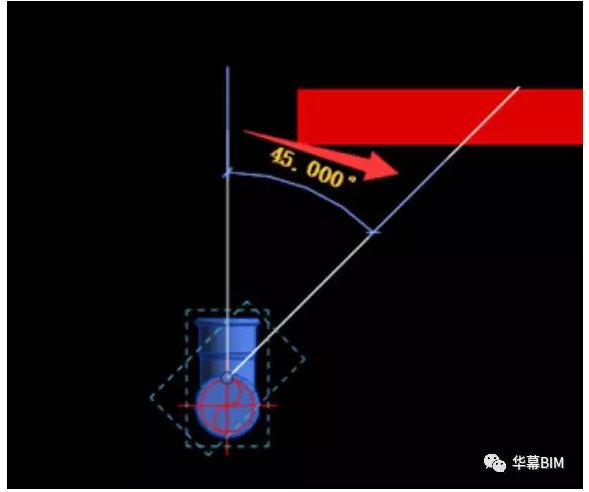

4.在剖面视图中选中三通，在注释选项卡“修改”中，单击“旋转”命令。
以竖直方向为起点，单击确定，向需要连接的水平管段方向滑动鼠标，输入旋转的角度，这里旋转45度为例

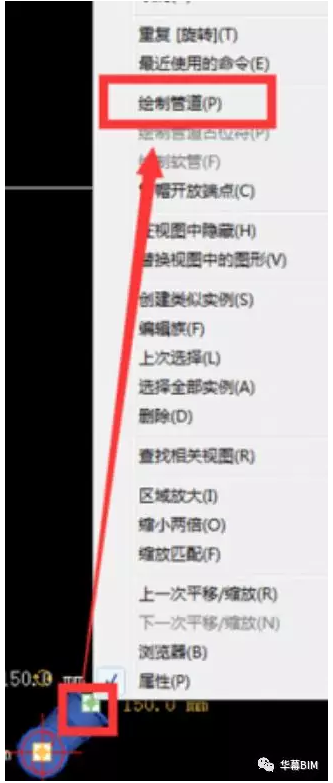

6.仍然在剖面视图中，单击选中三通，在三通上“+”标志处右键，选择绘制管道。

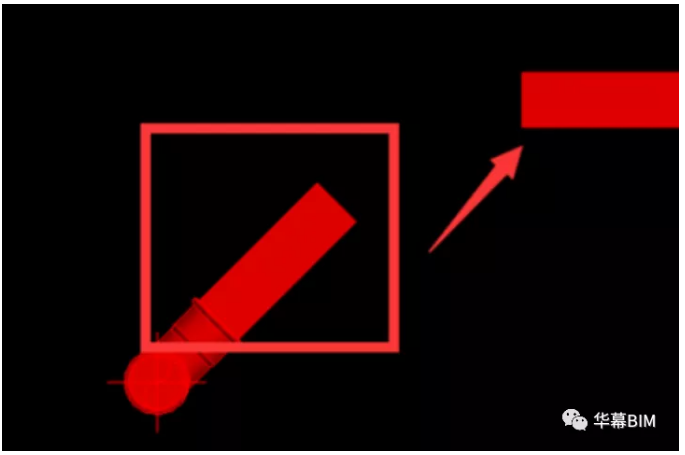

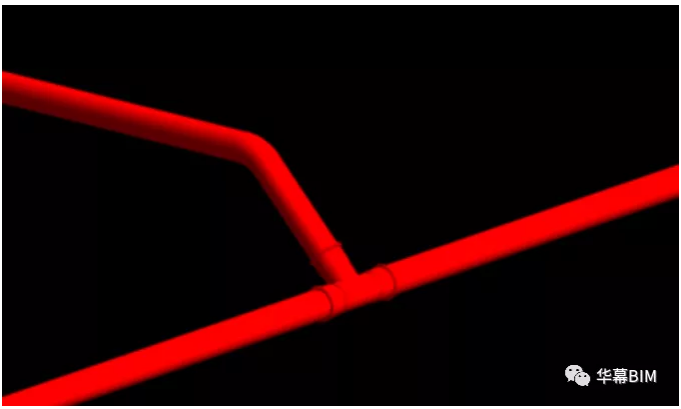

7.将绘制出的斜管段与水平管段相连接即可(tr修剪),转到三维视图即实现斜三通的绘制。
