今天我们要讲的，是如何调整Revit材质中的填充图案和贴图，所以我就找了个比较特殊的案例，在圆环上贴图，让环侧面和环内的图案方向是一致的，大致效果如下：
为了这个效果，我们先做个圆环的族(简单叙述下步骤，这里不赘述了)
（1）新建一个基于墙的公制常规模型族；

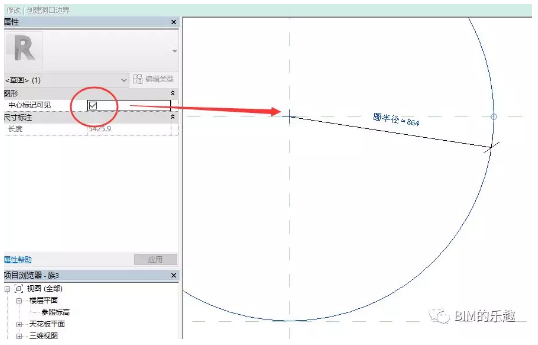

（2）进入正立面，添加辅助线，用来确定圆心和半径；
（3）创建墙洞口，采用圆形洞口，并锁定圆心，给半径添加参数（实例参数）；
（4）切换到左视图，添加圆环，采用旋转；
先创建圆环轮廓，将轮廓内部向内移动一点点，0.1mm即可，然后添加旋转轴，确定即可；

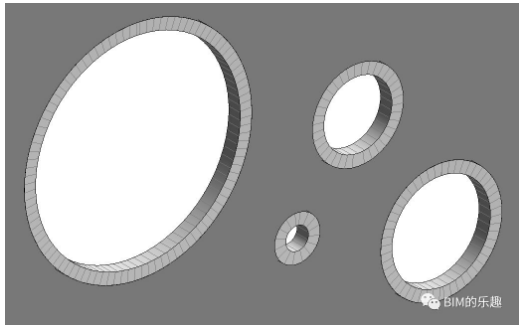

（5）创建好后，我们测试下，调整参数，看圆环是否可以自由调整大小；
（6）最后一步，我们添加材质参数。
重点在这里，我们开始调整材质：
（1）首先在材质浏览器界面，新建材质；
（2）我们先调整填充图案，新建一个模型填充图案；
（3）类型选择基本，角度输入0度，线间距根据模型大小输入，我这里假设输入90，如下图：

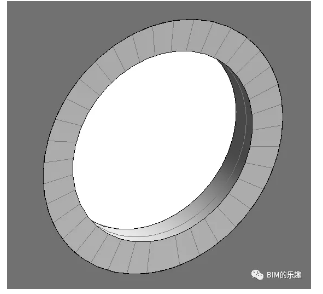

（5）效果如下图，我们接下来添加材质贴图，选择外观选项卡：
（6）点击按钮，进入资源浏览器，展开外观库，找到砖块，在右侧窗口，找到想要的贴图，点击替换资源，如下图：

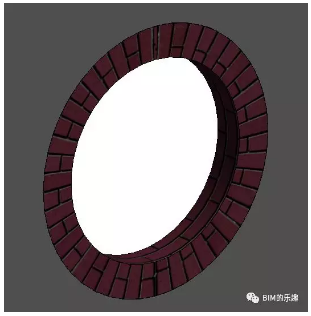

（7）接下来全部点确定，效果如下图：

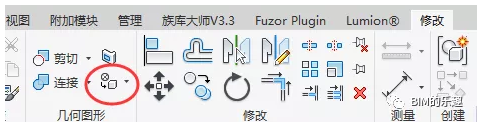

但是，我们如果仔细观察这个图和之前的模型填充图案，环内的图案和外侧的图案，实际上是垂直的，效果并不是我们最初想要的，这个时候，我们需要填色功能，将环内的材质单独调整，按钮在修改选项卡下：
从图中我们不难看出，这个两个贴图正好是垂直的，所以我们需要复制一个相同的材质，将填充图案和贴图都旋转90度。

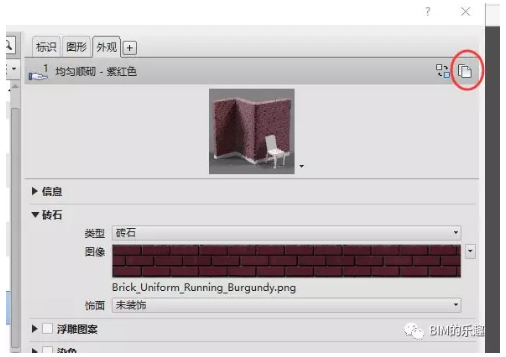

我们将刚才新建的材质，复制一份，然后在外观选项卡下，点击右上角的复制材质，这一步很重要，不复制的话，会覆盖掉复制之前的材质贴图。

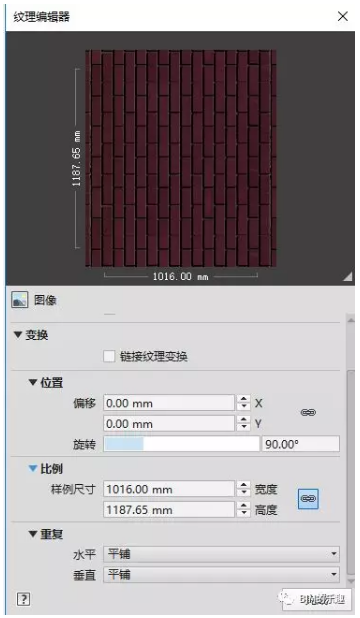

然后我们就可以到纹理编辑器界面，将贴图旋转90度，保存材质即可。
接下来，就是最后一步，我们对环内材质，重新进行填色，选用刚刚复制的材质，就有了我们最初那张图片的效果。

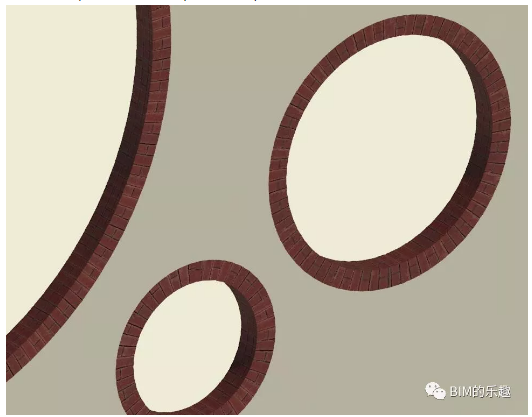

然后我们可以新建一个项目，画一道墙，将新建的族载入到项目中，调整大小进行测试，就有了最初那张图的效果。
小伙们学会了吗是不是很简单~~~好了今天的教程就到这里了。
