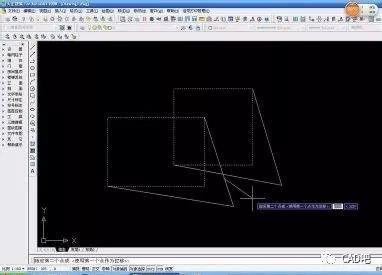

本文主要解析了CAD拉伸失败的几个原因。CAD软件是现代设计工程师必备的工具之一，在设计过程中，经常需要使用拉伸功能对模型进行修改和优化。然而，有时候在使用CAD软件进行拉伸操作时会出现失败的情况，导致模型无法正常拉伸或者出现意想不到的结果。为了解决这个问题，本文探讨了几个可能的原因，并提供了相应的解决方法。

1. 模型存在不完整或不连续的边界

拉伸操作需要明确的边界来定义拉伸的方向和范围。如果模型的边界存在不完整或不连续的情况，CAD软件无法准确识别拉伸的目标区域，导致操作失败。解决这个问题的方法是检查模型的边界，确保它们的完整性和连续性。可以使用CAD软件的修复功能来自动修复不完整或不连续的边界，或者手动添加和连接边界。

2. 模型存在自相交或重叠部分

自相交或重叠的模型部分也是导致拉伸操作失败的常见原因之一。当模型的一部分与另一部分自相交或重叠时，CAD软件无法准确地计算拉伸所需要的几何信息，从而导致操作失败。为了解决这个问题，可以使用CAD软件的修复功能来自动修复自相交或重叠的部分，或者手动调整模型的几何结构，确保它们没有重叠或自相交。

3. 模型存在无效的几何体或孔洞

无效的几何体或孔洞也可能导致拉伸操作失败。无效的几何体是指由无效的几何数据或不规则的几何形状构成的模型部分。孔洞是模型中的空白区域，通常是由于模型的构造不完整或复杂导致的。CAD软件在进行拉伸操作时，需要准确的几何信息来计算拉伸的结果，无效的几何体或孔洞会干扰这个过程，导致操作失败。为了解决这个问题，可以使用CAD软件的修复功能来清理无效的几何体或填补孔洞。

4. 拉伸方向与模型约束不符

拉伸操作需要根据用户指定的方向来进行，但有时候模型的约束条件可能与拉伸方向冲突。例如，如果模型的边界被约束为垂直于拉伸方向，而用户指定的拉伸方向与边界约束冲突，CAD软件就无法完成拉伸操作。解决这个问题的方法是调整模型的约束条件，使其与用户指定的拉伸方向一致，或者重新定义拉伸的方向，以适应模型的约束条件。

5. CAD软件版本或设置问题

最后，如果以上的解决方法都无效，那么可能是由于CAD软件版本或设置问题导致的拉伸操作失败。不同版本的CAD软件可能具有不同的功能和算法，某些版本可能存在拉伸操作的缺陷或限制。此外，CAD软件的设置也可能影响拉伸操作的结果。解决这个问题的方法是考虑升级或更换CAD软件版本，或者检查和调整CAD软件的设置。

在使用CAD软件进行拉伸操作时，如果出现操作失败的情况，可以按照以上的解决方法逐一排查可能的原因，并进行相应的修复和调整。通过提升对CAD软件的使用技巧和了解常见问题的解决方法，可以更高效地进行模型的设计和优化。
