通过在 2 个方向上选择中心点和半径，可以绘制椭圆。

1. 选择可绘制椭圆的工具。

   例如，单击“注释”选项卡 “详图”面板 （详图线）。

2. 单击“修改”选项卡 “绘制”面板 （椭圆）或 （拾取线）。

   注： 如果选择“拾取线”，则可拾取另一个椭圆的边或面。

3. 如果您已选择“拾取线”，请在选项栏上为“偏移量”指定一个值（可选）。

   注： 椭圆的偏移只在选择“拾取线”选项时可用。

   使用偏移创建完整椭圆时，得到的是一条样条曲线。

   例如，如果用偏移将体量图元创建为完整椭圆，然后尝试在该体量图元的面上创建墙，则将该椭圆视为不连续椭圆，如下图所示。

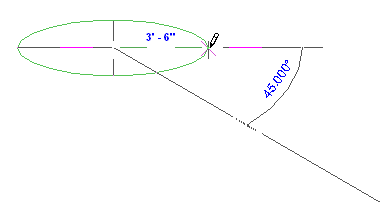

4. 单击绘图区域，指定椭圆的中心。

   椭圆已启用捕捉，并且显示预览椭圆。

5. 沿任意方向将光标由中心移开。

   可编辑的关联尺寸显示长轴的半径。



6. 在显示需要的半径值时单击，或键入值并按Enter键。

7. 再次沿任意方向将光标由中心移开。

   可编辑的关联尺寸显示短轴的半径。

8. 在显示需要的半径值时单击，或键入值并按Enter键。
