关于在Revit中导出dwg时设置子图元图层颜色的问题

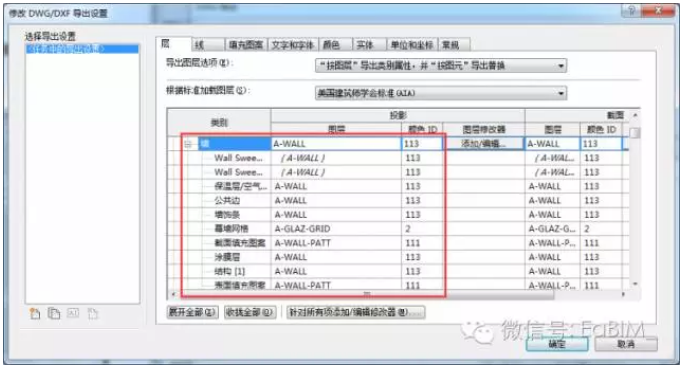

在Revit中导出DWG格式图纸时，需要在Revit中设置好图层以及颜色，这个过程比较繁重，当然可以借助其他工具直接导入该图层管理，但是有些内容可能还需要手动微调.这里只讨论如果单独修改Revit导出DWG格式时的一个小问题。如下图:

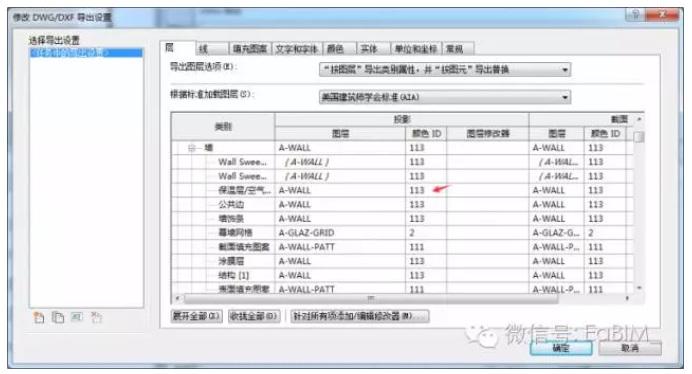

会出现如下图所示不同子图层的颜色ID一样的情况

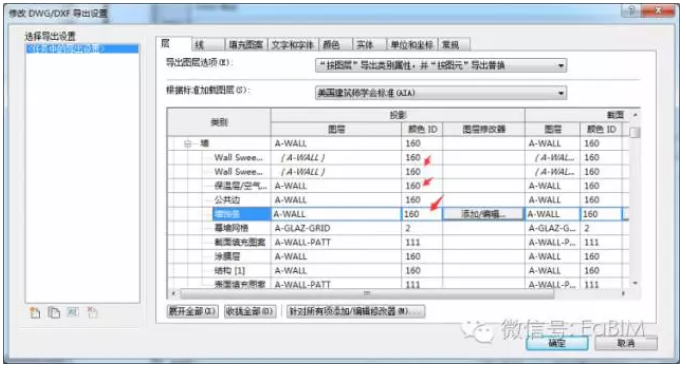

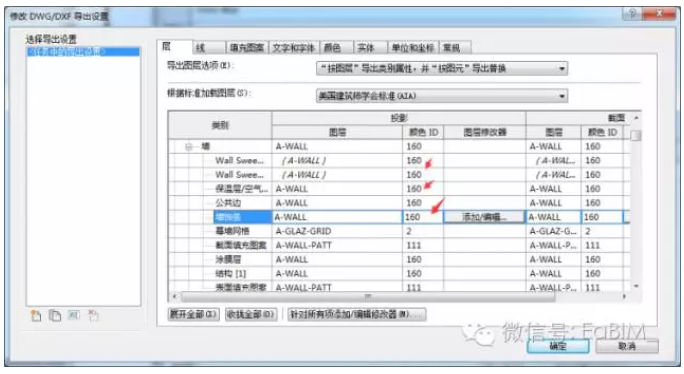

如果直接更改颜色ID号，会出现下图所示多种同颜色ID号也随之更改的情况
原因、解决方法及关于Revit中导出CAD格式时的注意事项如下：
这是由于各个子图层的名称一致，所造成的情况
解决方法：
*先更改图层名称

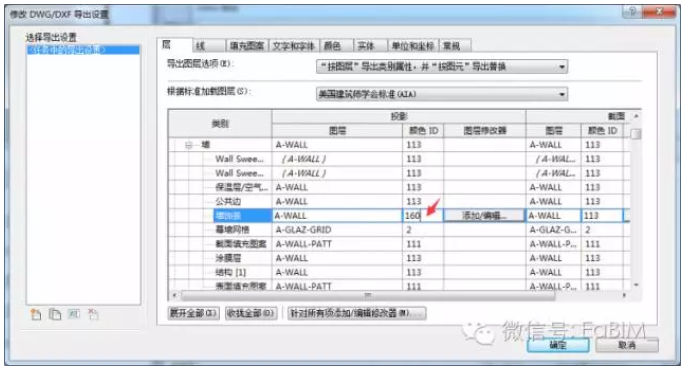

在子图层名称一致的情况下，更改其中任意一子图层的颜色ID，对应的同一名称的不同子图层颜色ID也随之改变

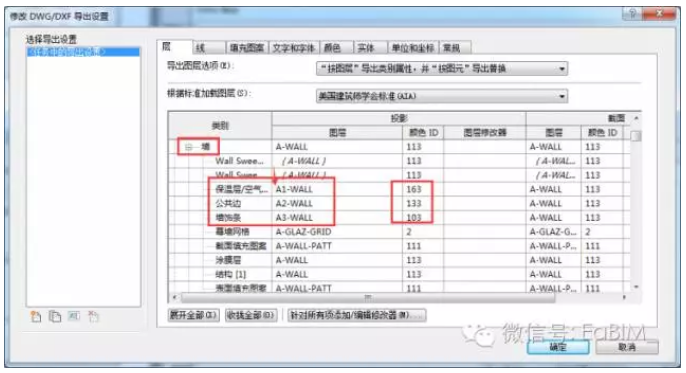

因此需要先更改子图层的名称，再更改其颜色ID
最后单击确定，完成更改，并导出。
关于Revit中导出CAD格式时的注意事项：
Revit支持导出为以下文件格式：
1.DWG（绘图）格式是AutoCAD?和其他CAD应用程序所支持的格式。
2.DXF（数据传输）是一种许多CAD应用程序都支持的开放格式。DXF文件是描述二维图形的文本文件。由于文本没有经过编码或压缩，因此DXF文件通常很大。如果将DXF用于三维图形，则需要执行某些清理操作，以便正确显示图形。
3.SAT是用于ACIS的格式，它是一种受许多CAD应用程序支持的实体建模技术。
4.DGN是受BentleySystems,Inc.的MicroStation支持的文件格式。
如果在三维视图中使用其中一种导出工具（单击‘应用程序’下“导出”中的“CAD格式”命令），则Revit会导出实际的三维模型，而不是模型的二维表示。要导出三维模型的二维表示，请将三维视图添加到图纸中并导出图纸视图。然后可以在AutoCAD中打开该视图的二维版本。
注：处于Revit查看器时，不能导出为CAD格式。
