    用放样融合的方式可以创建螺旋坡道，同样的方法当然也可以创建螺旋墙，本期我们扩展一种可以支持更多复杂形状的方式，那就是“体量”。

    1.创建内建模型

    同样在功能栏构件中找到“内建模型”：

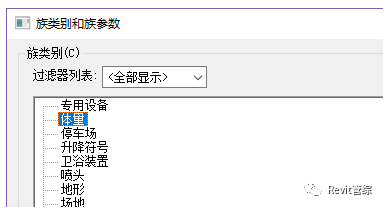

    选择“体量”类别（注意这里不能选择其他类别）：

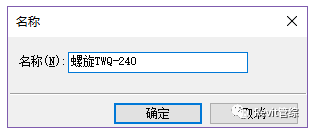

    定义构件名称：

    2.创建参照平面

    这是非常关键的一步；

    也是为何体量可以建更为复杂的螺旋构件的原因之一。

    在立面视图，两个标高中间创建一个参照平面（注意必须是正中间）：

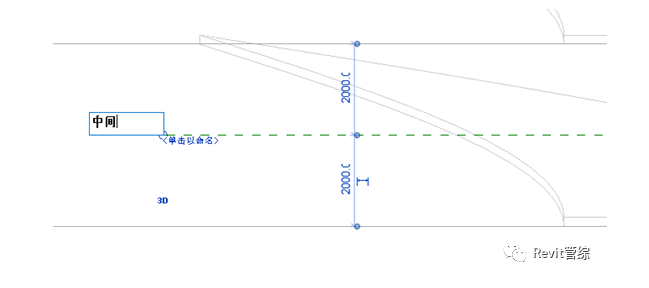

    调整参照平面的位置，并起名（必须）：

    3.创建路径点

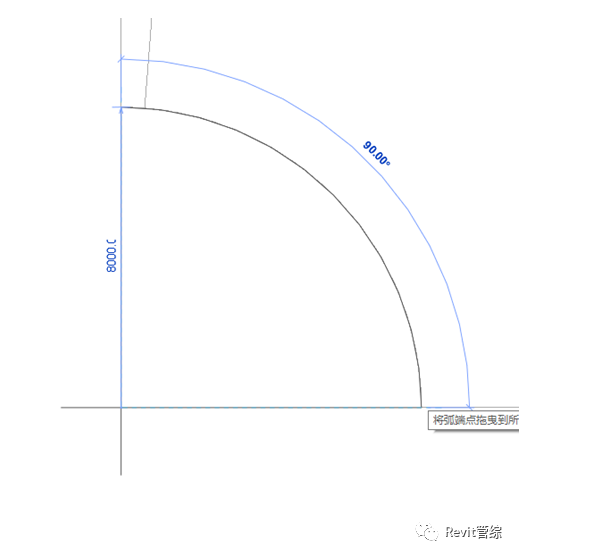

    在平面视图中绘制参照线来辅助定位圆心（可在我们上一节中的螺旋坡道模型的基础上创建），因为绘制路径时无法捕捉，我们使用“圆心-端点弧”创建内弧线：

    使用绘制功能中的“点图元”，创建螺旋墙路径上的关键点：

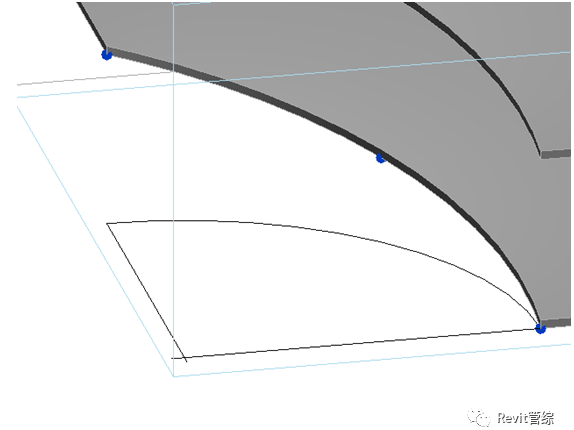

    沿弧线依次创建3个点，放置平面分别为标高2、中间和标高1：

    选中所有点以后，点击“样条曲线”将其连接：

    最后在立面中复制一下，将2侧的端点再连接一下：

    到这里我们应该明白中间参照平面起到的”附加“作用了：

    帮助我们分更多段，通过路径中的关键点，来创建更为复杂的异形构件。

    4.创建形状

    选中我们刚才创建的所有路径线条，然后点击“实心形状”功能：

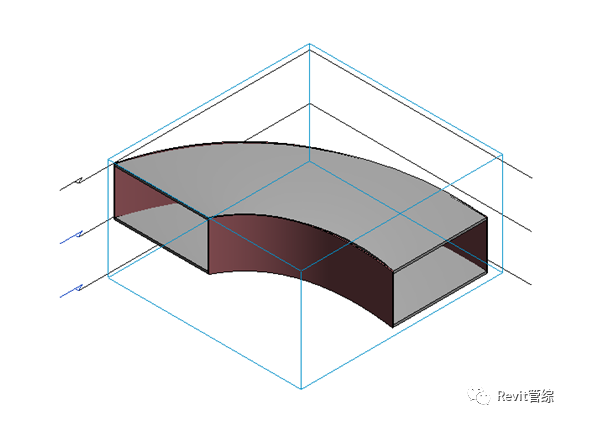

    先不急着直接按墙厚生成，因为现在还是体量类别，不便于我们后续设置材质、统计、计算等工作，只需要先建立一个面就可以了：

    点击“完成体量”完成编辑。

    5.创建面墙

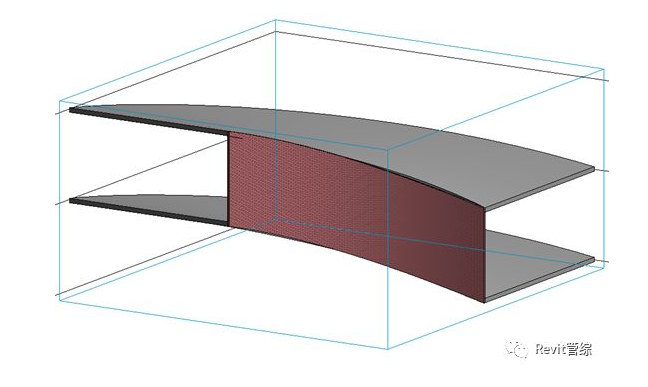

    使用“面墙”功能，通过拾取面的方式，来创建螺旋墙：

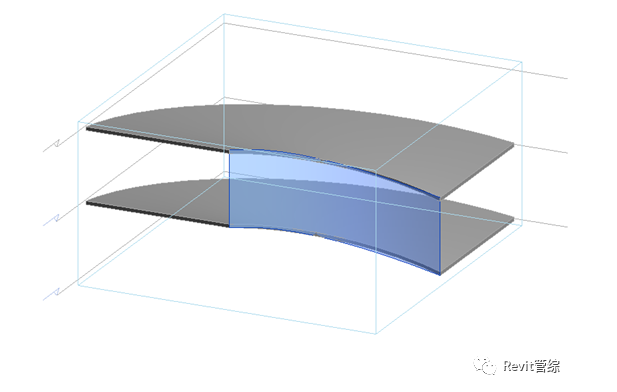

    同样的方法再绘制一下外侧的墙体：

    我们可以看到：体量和放样融合生成的几何形状是有略微偏差的。

    因此一般建议只用一种方式创建，较为简单的采用放样融合，较为复杂的采用体量。
