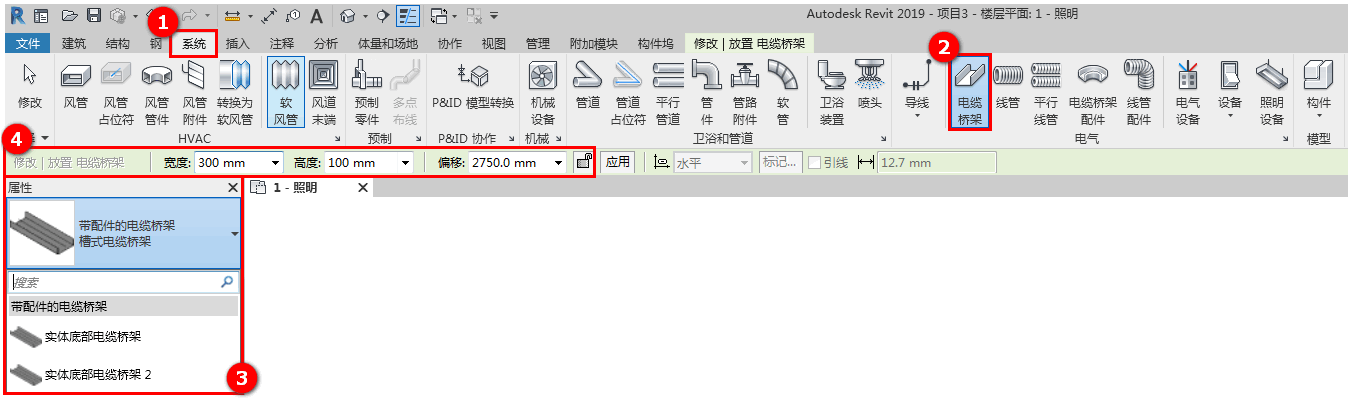

单击“系统”选项卡 下方“电气”面板 中的“电缆桥架”工具（快捷键：CT），在“属性”对话框的“类型选择器”中，设置电缆桥架类型（带配件或不带配件），接着在“修改/放置电缆桥架”选项栏上，指定宽度、高度、偏移量。

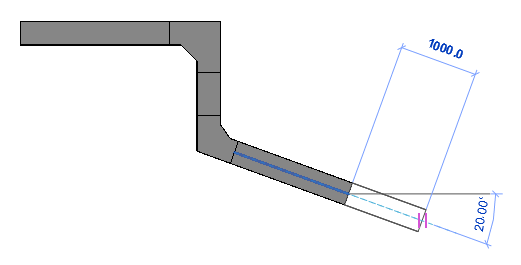

在绘图区域中，单击鼠标左键指定电缆桥架管路的起点，然后向指定方向移动光标，并单击鼠标左键指定敷设路线上的点，需要时，弯头会自动添加到管段中。

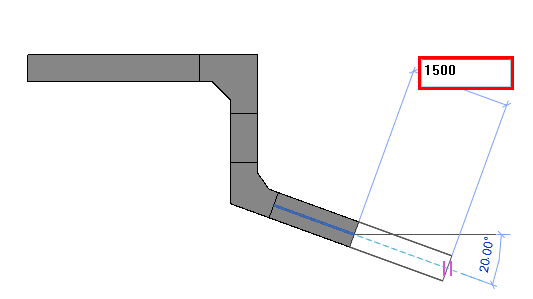

或者在确定电缆桥架的起点后，向指定方向移动光标，绘图区域会出现预览路径，直接输入桥架长度数值，单击Enter键完成绘制，将按照指定方向绘制出指定长度的电缆桥架。

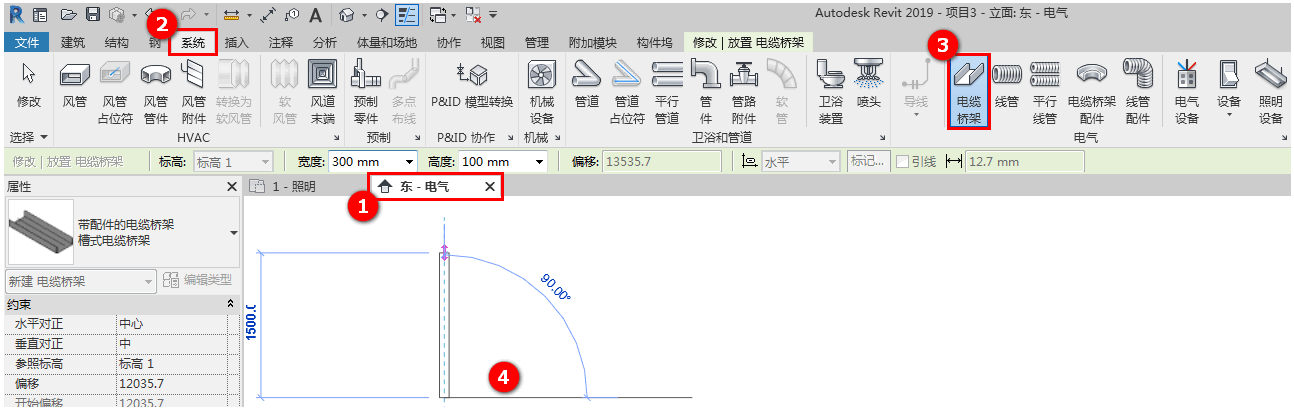

绘制垂直的电缆桥架与绘制立管的步骤相似，切换至立面视图中，单击“系统”选项卡下方“电气”面板中的“电缆桥架”工具，按照平面图中绘制水平电缆桥架的方法，设置桥架的尺寸大小，然后按照路径将桥架绘制出来。

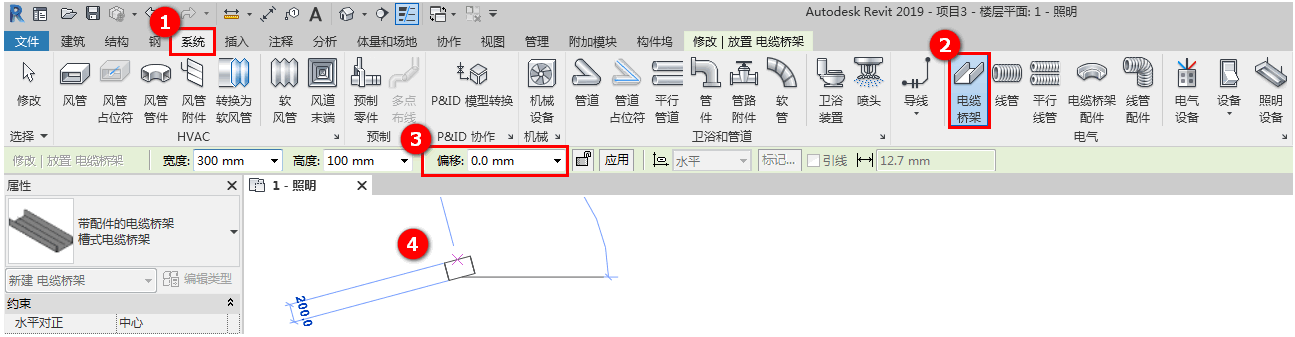

若要在平面图中绘制垂直电缆桥架，单击“系统”选项卡下方“电气”面板中的“电缆桥架”工具，在“修改/放置电缆桥架”选项栏中设置尺寸大小以及偏移值，指定一个偏移值为桥架的起点高度，然后在绘图区域单击鼠标左键确定桥架起点。

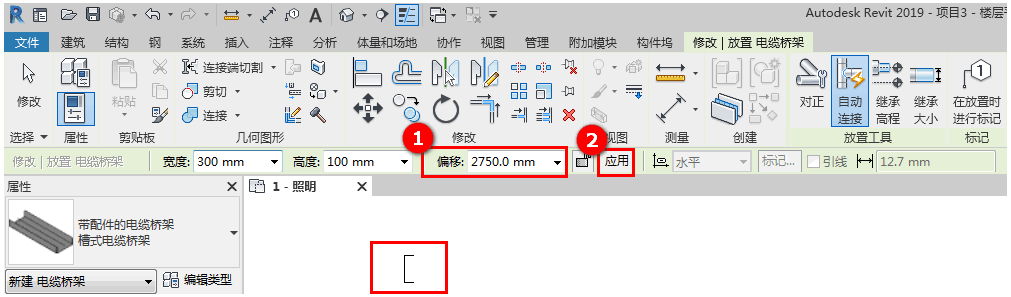

然后修改偏移值，将偏移值调整为桥架的终止高度，双击“应用”命令完成绘制。
