Revit技巧 | 在Revit中将多个地形合并

发布于:2024-11-08 08:30:01
149人 分享

    来源丨益埃毕教育

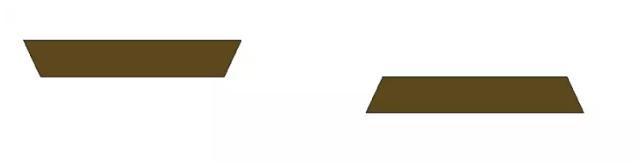

    在Revit中建立2个地形,图1为地形1,图2为地形2,如图所示。

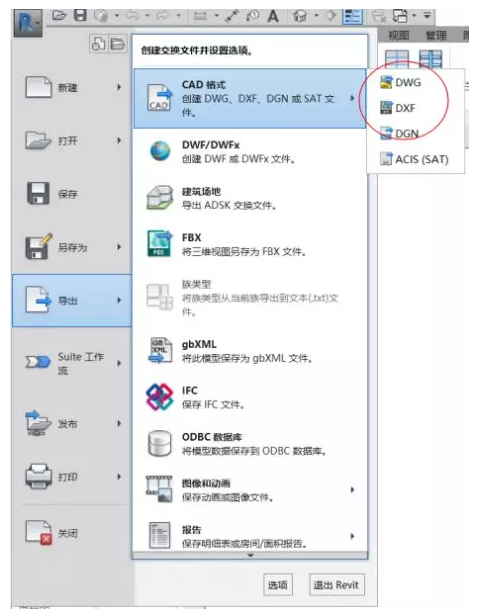

    01、首先打开地形1,找到左上角文件选择文件中的导出文件中的导出CAD格式框选3个任选一个然后导出,如图所示。

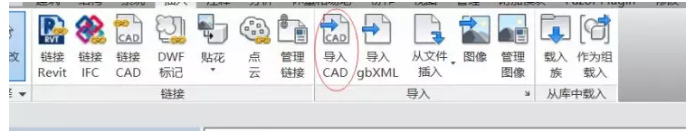

    02、导出地形1后,打开地形2项目,将之前导出的地形1(CAD文件)导入到项目中,如图所示。

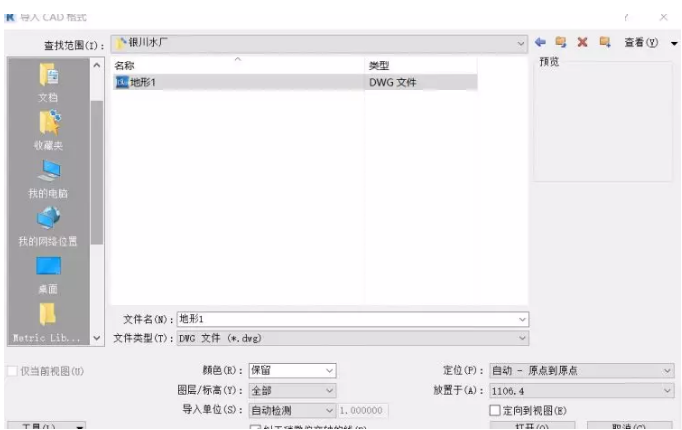

    03、在导入地形1文件时,要注意不勾选仅当前视图或在三维视图导出,如图所示。


    04、在导入地形1后点击编辑地形2表面,选择通过导入创建中的选择导入实例点击导入的地形文件,然后点击确定,将地形合二为一,如图所示。


    -END-
