一、参数化概念
参数化设计是Revit的一个重要思想，它分为两个部分即参数化图元和参数化修改引擎。构件的移动、删除和尺寸的改动所引起的参数变化会引起相关构件的参数产生关联的变化，任一视图下所发生的变更都能参数化的、双向的传播到所有视图，以保证所有图纸的一致性，毋须逐一对所有视图进行修改，从而提高了工作效率和工作质量。
二、参数化本质意义
参数化设计方法就是将模型中的定量信息变量化，使之成为任意调整的参数。对于变量化参数赋予不同数值，就可得到不同大小和形状的零件模型。参数化设计的本质是在可变参数的作用下，系统能够自动维护所有的不变参数。因此，参数化模型中建立的各种约束关系，正是体现了设计人员的设计意图。
在参数化设计系统中，设计人员根据工程关系和几何关系来指定设计要求。要满足这些设计要求，不仅需要考虑尺寸或工程参数的初值，而且要在每次改变这些设计参数时来维护这些基本关系，即将参数分为两类：其一为各种尺寸值，称为可变参数；其二为几何元素间的各种连续几何信息，称为不变参数。

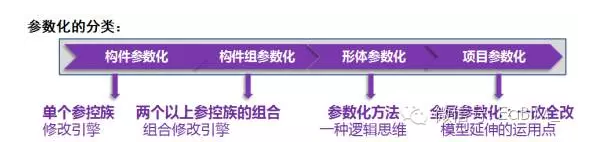

Revit参数化是一种工作方法，一种BIM模型快速构建、快速修改的方法。参数化技能在实际BIM工程中随处可见，根据益埃毕公司已经实施的30多个BIM项目经验总结，实际工作中首次搭建BIM模型的时间占20%，其他80%的时间是在不断的修改、深化、变更、维护BIM模型。参数化技术可以提高BIM模型的修改效率、节省工作时间、提高构件使用率。
三、风管三通参数化实例
1、风管制作标准要求
根据制作工艺，我们可以知道，需要控制的参数如下：
●主参变量
T型三通主风管的宽度
T型三通主风管的高度
T型三通支风管的宽度
T型三通支风管的高度
●次参变量
T型三通主管长度
T型三通支管长度
T型三通主风管铁皮厚度
T型三通支风管铁皮厚度
T型三通主风管法兰规格
T型三通支风管法兰规格

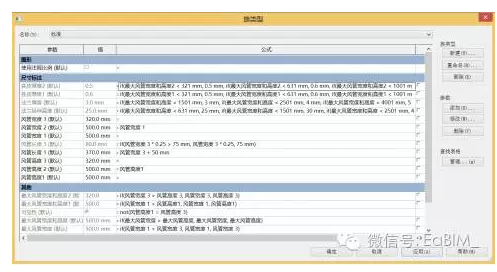

整个族需要添加的参数如下图：
参数的含义如下：
●风管最大高度=if(风管高度1>风管高度3,风管高度1,风管高度3)
解释：当风管高度1大于风管高度3时，最大风管高度等于风管高度1，否则等于风管高度3。
●风管最大宽度=if(风管宽度1>风管宽度3,风管宽度1,风管宽度3)
解释：当风管宽度1大于风管宽度3时，最大风管宽度等于风管宽度1，否则等于风管宽度3。
●最大风管宽度和高度=if(最大风管宽度>最大风管高度,最大风管宽度,最大风管高度)
解释：当最大风管宽度大于最大风管高度时，最大风管宽度和高度等于最大风管宽度，否则等于最大风管高度。
●可见性=not(风管高度1=风管高度3)
解释：风管高度1等于风管高度3时，不可见，否则可见。
●风管长度3=if(风管宽度3*0.25>75mm,风管宽度3*0.25,75mm)
解释：当风管宽度3*0.25大于75mm时，风管长度3也就是支风管长度等于风管宽度3*0.25，否则风管长度3等于固定值75mm。
●法兰高度=if(最大风管宽度和高度<631mm,25mm,if(最大风管宽度和高度<1501mm,30mm,if(最大风管宽度和高度<2501mm,40mm,if(最大风管宽度和高度<4001mm,50mm,60mm))))

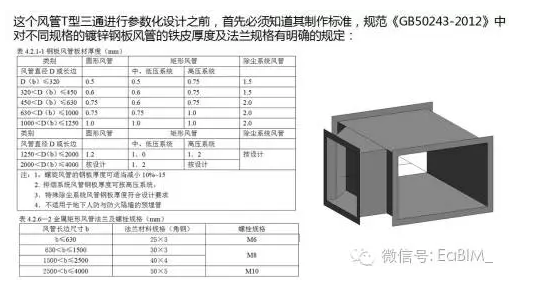

解释：当最大风管宽度和高度≦630时，法兰高度为25mm，当630＜最大风管宽度和高度≦1500时，法兰高度为30mm,当1500＜最大风管宽度和高度≦2500时，法兰高度为40mm,当2500＜最大风管宽度和高度≦4000时，法兰高度为50mm,当最大风管宽度和高度＞4000mm时，法兰高度为60mm。同理，法兰厚度、铁皮厚度的参数变化含义都不难理解了，这完全符合《GB50243-2012》中有关镀锌钢板风管制作的工艺要求，也是制作精细参数化管件的最基本的要求。
