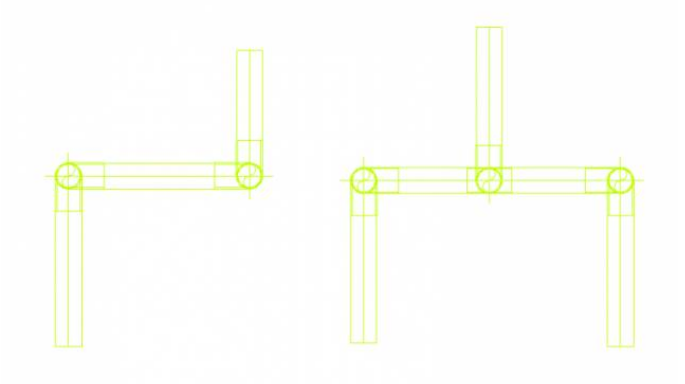

图纸中立管标记一般用圆圈表示，其大小、线性有一定的要求。AutodeskRevit中通过绘制上升符号和下降符号的方式来标示立管。默认设置时，圆圈有开口，且线性较粗、直径较小，与中国制图习惯不完全相符。

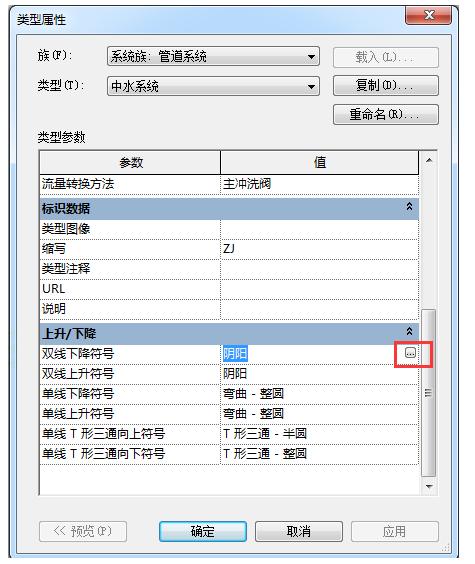

1.对于上升符号和下降符号，用户可以在系统的类型参数中设置其符号的样式，在机械设置中设置其大小，在对象样式中设置其线型，选择管道所在的系统，双击管道系统的名称，在其出现的“类型属性”对话框。

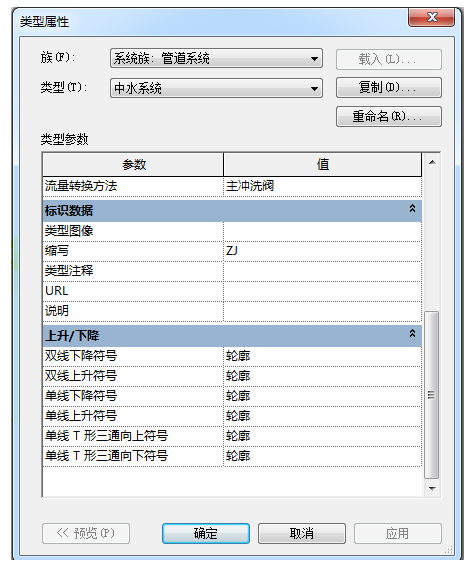

2.在“上升/下降”类型参数中，点击右侧的“…”命令，出现下图，选择“轮廓”，点击“确定”，将所有的上升符号和下降符号都设置为“轮廓”。

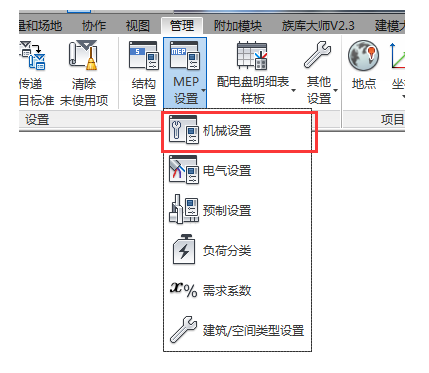

3.在“管理”选项卡中点击“MEP设置”，然后打开“机械设置”对话框，点击“管道设置”选项卡，找到“管道升/降注释尺寸”，将其值设置为需要的大小，这里的3.0mm表示该符号打印在图纸上为3.0mm。

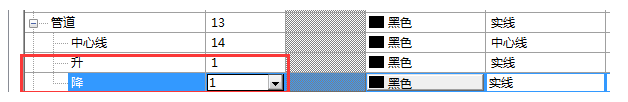

4.在“管理”选项卡中点击“对象样式”，找到“管道”对话框，点击左侧“＋”将其打开，将“升”和“降”的投影值从默认的4改为1，得到细线效果。

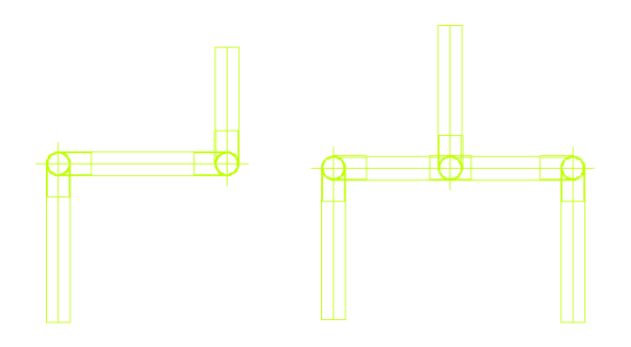

5.最后就得到了期望中的立管效果。
