幕墙是我们在REVIT中经常会使用到的一种工具，在做一些项目中我们有时会碰到一些弧形的幕墙，就有些小伙伴来诉苦说自己绘制的幕墙一直都是直的，怎么也画不出弧形幕墙，今天小编就带你来看看这个问题怎么解决。
其实这个问题很好解决，并不REVIT软件不能绘制弧形幕墙，只是需要我们在绘制时对幕墙的垂直方向添加分段数，添加的分段数越多绘制出来的幕墙就越趋向与弧形。
接下来各位小伙伴就跟着我来一起看看吧！

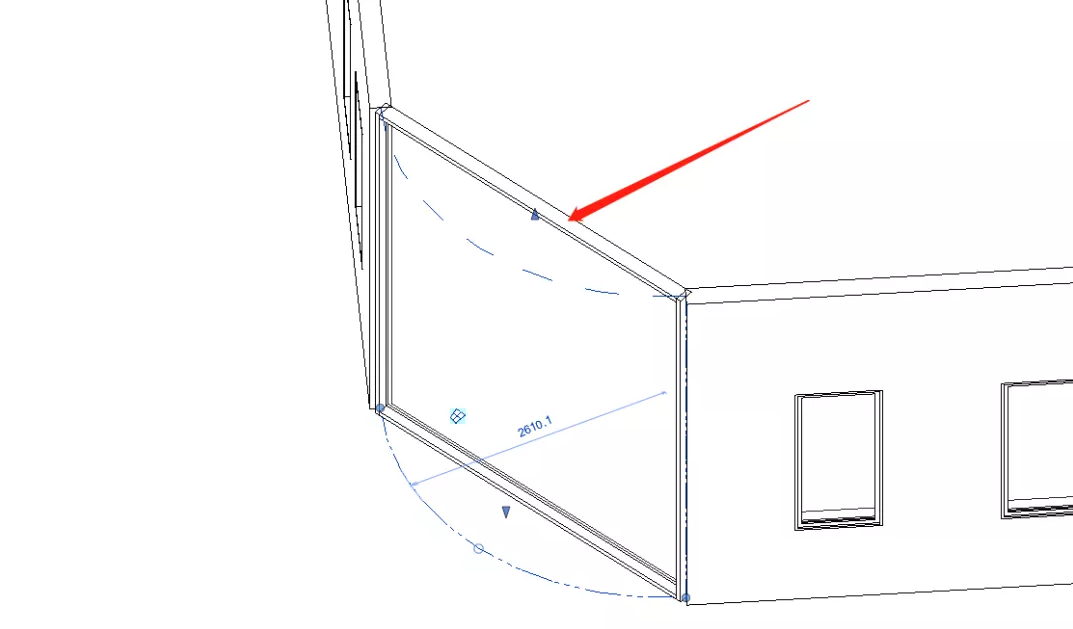

我们直接使用幕墙命令绘制出来的幕墙就是下面这样的。
一般一些心急的小伙伴这时就会想到说我们去建一个族吧，建族确实可以解决，但是过于麻烦，我们不可能每次都来建立一个单独的族吧。
其实需要解决这个问题只需要一个操作就可以了，我们选中幕墙，在【编辑类型】中将【垂直网格】添加上就可以了，绘制幕墙时它默认选择的‘无’，在这里小编将它修改为【固定数量】（如下图所示）。

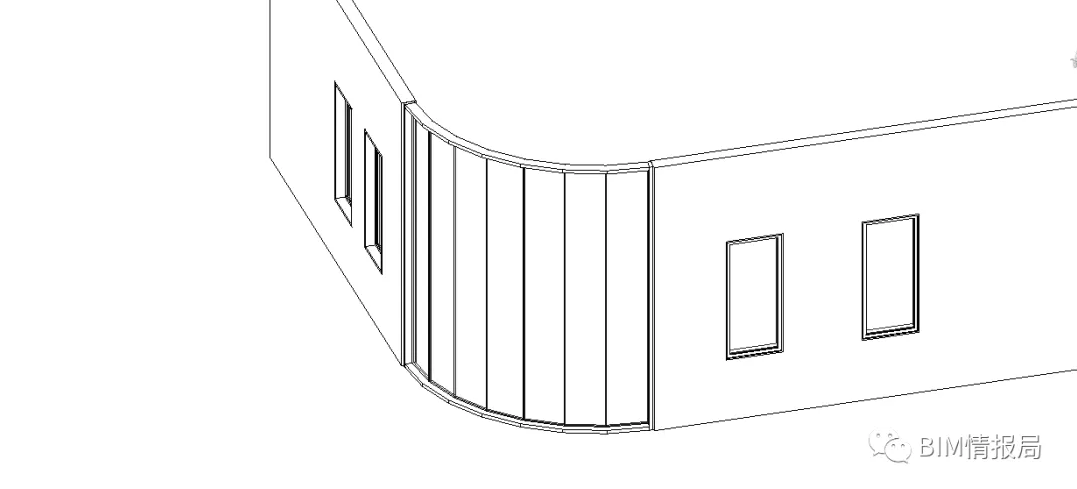

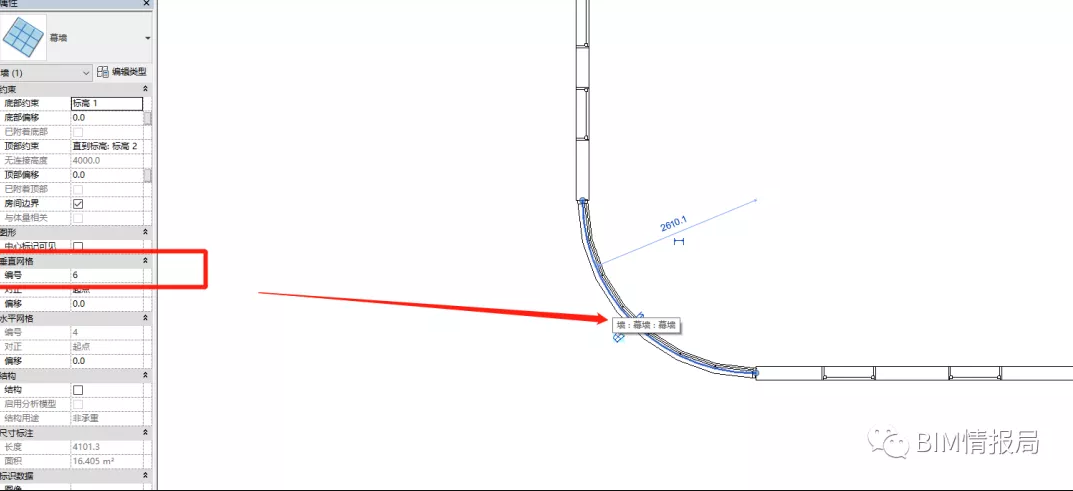

在将垂直网格修改为【固定距离】后我们就可以在【属性】栏中对【编号】数量进行修改，数量越多越趋于弧形。以下就是我们完成后的模型了。
