Revit中"参照平面"你不知道的事儿，本文由网友“许愿的许”投稿，海南省BIM中心版权所有。
以参数化钢筋族为例。
场景一：

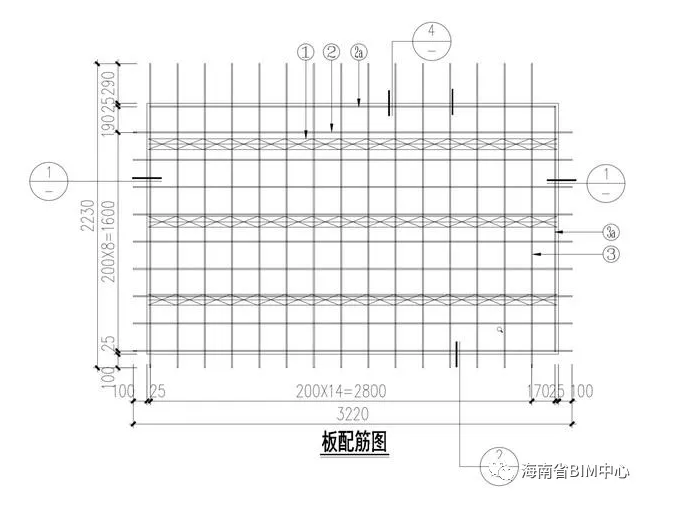

我们在Revit对PC构件进行建模，然后出图，出图的时候就必须对钢筋的尺寸进行标注，但是由于钢筋的端部是带弯钩的，端部没有水平线，是圆弧，因此我们是没有办法正常标注的，如下图一样：
这时呢，不用着急，在这里会用到"参照平面"中的"强参照"和"非参照"功能。
那什么是强参照和非参照呢？且听我慢慢道来。

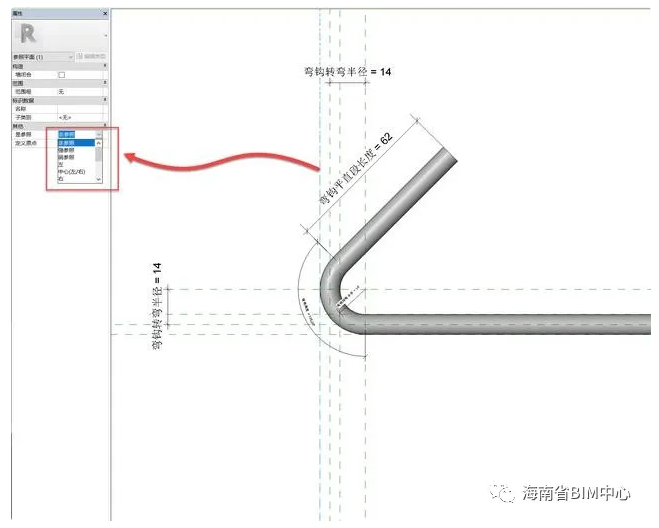

首先，先选中你要捕捉的那根参照平面，属性浏览器中"其他"选项卡"是参照"中下拉就会出现。咱先试一下"强参照"，将端部的"参照平面"属性改为"强参照"然后载入至项目中，如下图。

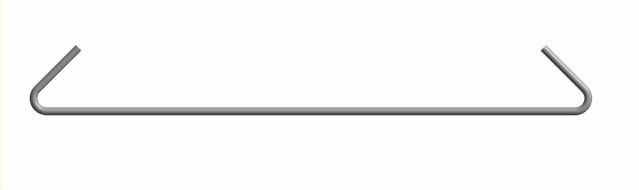

很明显，这时候我们可以soeasy的标注，反之，"非参照"状态下，我们使出洪荒之力都无法标注。
场景二：
还是以钢筋族为例，不满足于族样板中默认的基点位置，在PC构件中，我们应该知道保护层和钢筋的基本构造关系，希望载入进来的钢筋族可以直接定位，即载入后，直接偏移一个保护层，移动一个钢筋端部伸出一个距离即可。

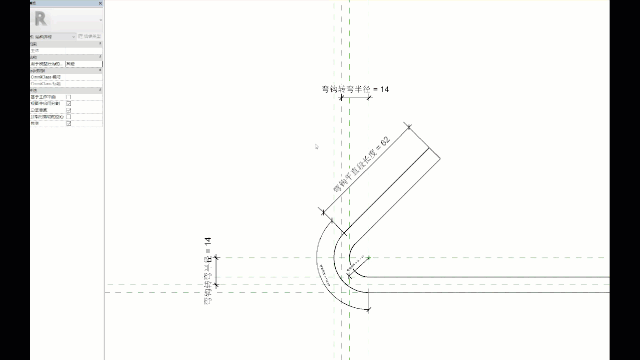

在Revit中也是可以做到的，选中你需要定义基点位置的"参照平面"，属性浏览器中"其他"选项卡下方，勾选"定义远点"，这时载入进来的族即是你需要的。
场景三：
想必大家都知道族中的"类型参数"和"实例参数"。

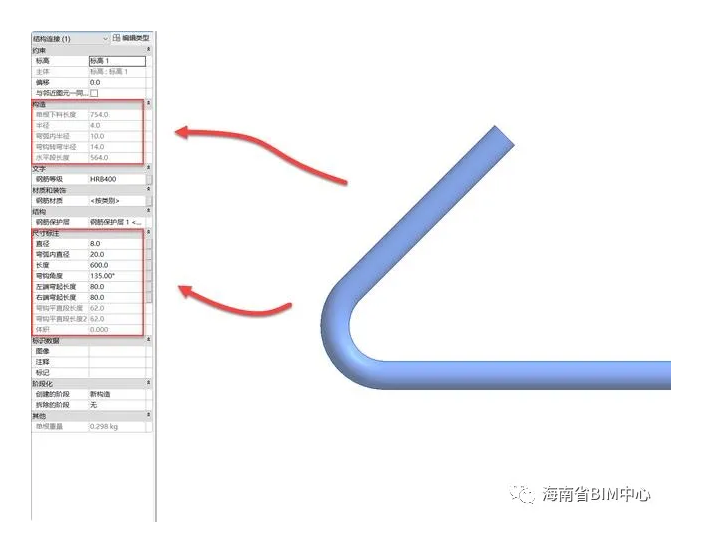

简单点说，"实例参数"即选中构件族在属性栏中即可修改其参数；"类型参数"则是点开"编辑类型"复制再修改。在装配式建模中，钢筋的型号较多，因此，大部分参数可以使用"实例参数"来编辑。

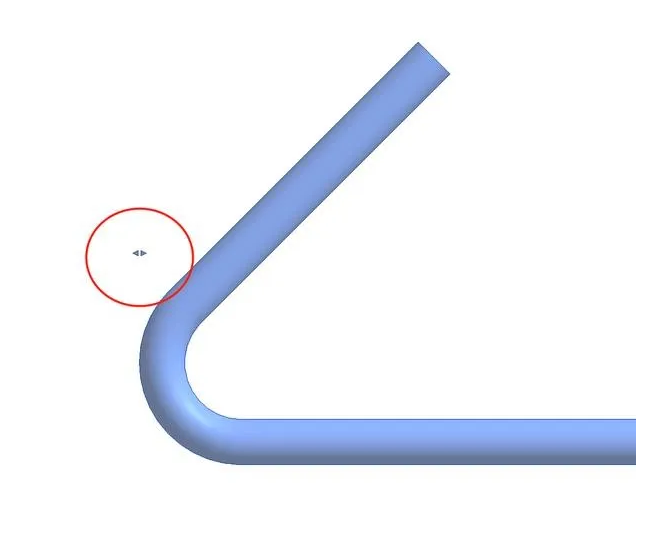

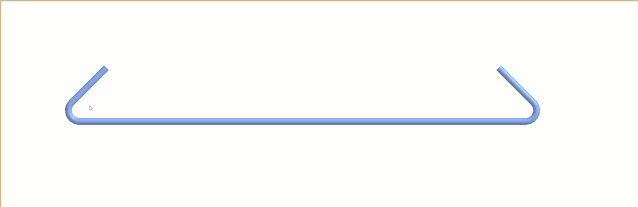

钢筋端部的参数也是实例参数，因此导入到项目中的时候，端部就会出现一个"控制参数"的图标，通过拖动这个图标就可以快速的修改参数，但是我们并不想通过这个来控制参数，因为通过它来控制，不能精确参数的数值，而且在这个族中，拖动它，钢筋的直径会被无限的放大缩小，并不是我们想要的。

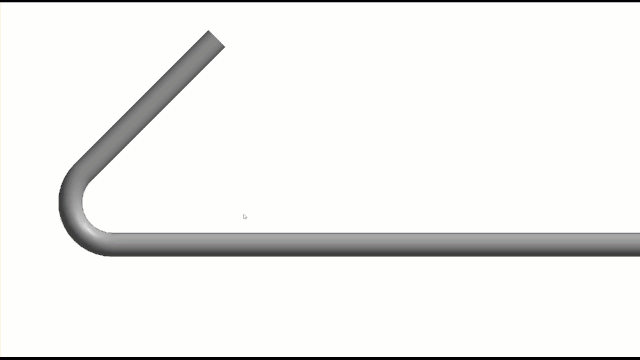

我们想要什么样的效果呢？既要这里是强参照，又要它是实例属性，这时可以先将端部的"参照平面"改为"非参照"，然后重新画一根"参照平面"并改为"强参照"并锁定在刚才那根"非参照"的参照平面即可。因为这跟"非参照"没有附带参数属性，所以并不存在参数属性。
