在Revit项目中直接给墙等图元开洞口时，洞口的精确度很难控制，可以在族中给洞口加参数实现精准控制后再导入到项目中使用。下面介绍一下如何在族中给洞口加参数。

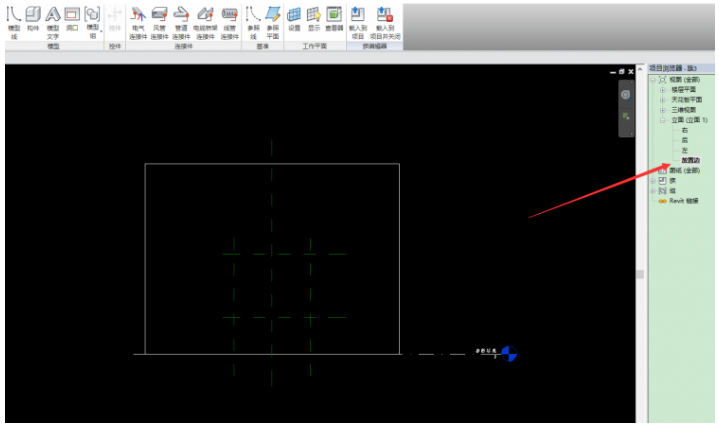

1、创建基于墙的公制常规模型，切换到放置边视图，绘制参照平面，如图所示。

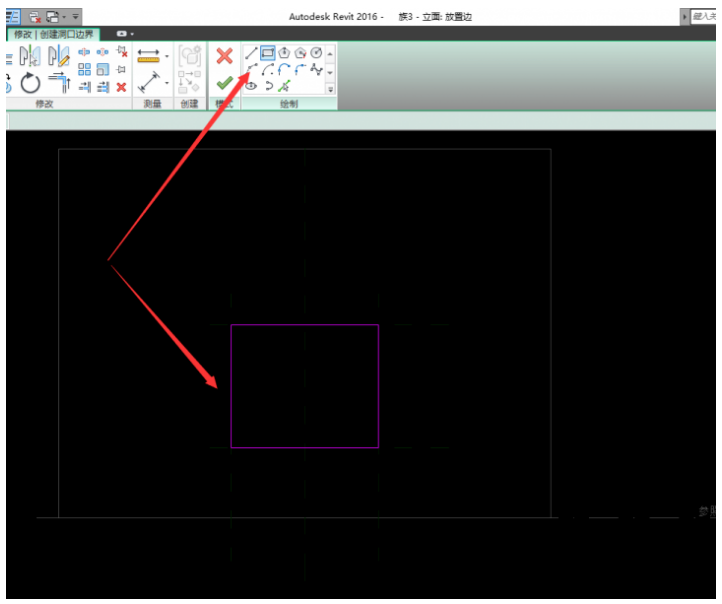

2、选择创建选项卡下洞口功能，按照参照平面形成的区域绘制，如图所示。

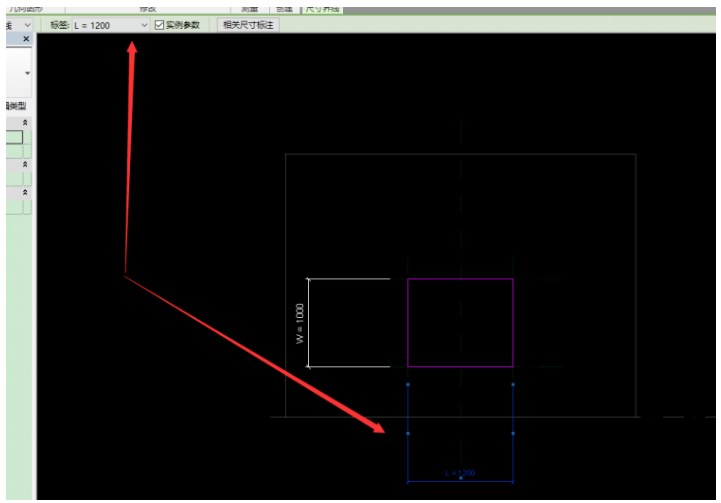

3、给洞口的长和宽添加参数，这里添加的是实例参数，便于在项目中对某一洞口进行修改而不会影响到其他洞口，如图所示。

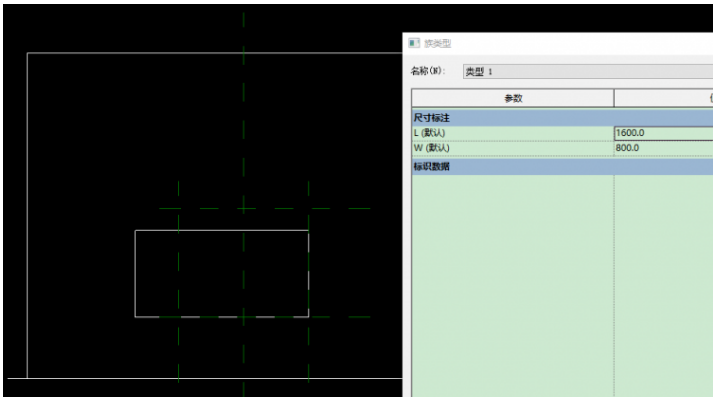

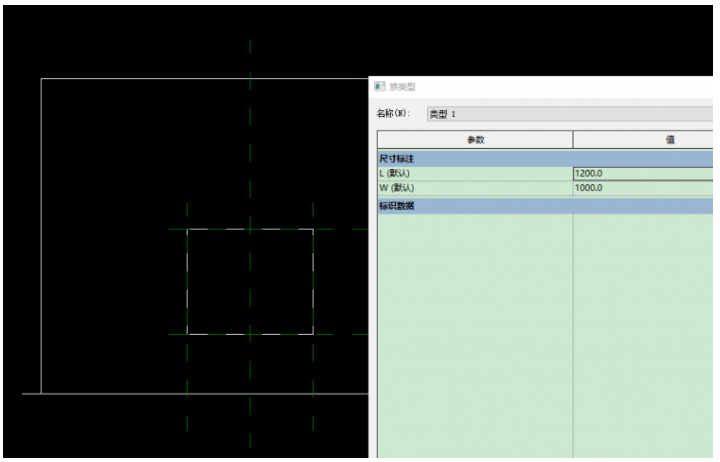

4、改变长宽尺寸，洞口大小随之发生变化，如图所示。

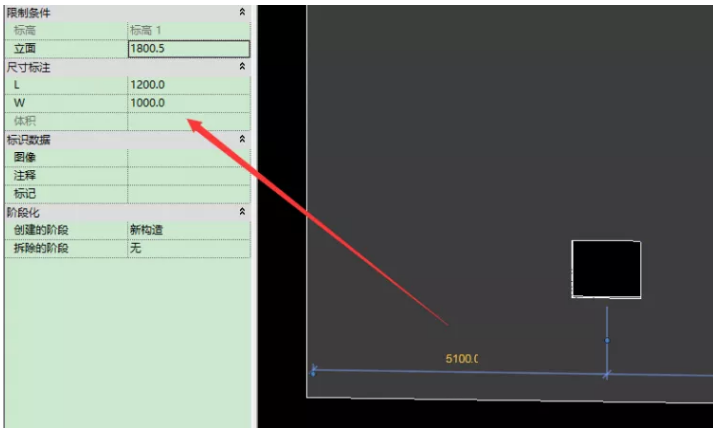

5、将做好的洞口族载入到项目中，选中洞口可精确地在项目中调整洞口，如图所示。
意义：通过创建洞口族并添加参数的方式，解决项目中洞口命令的局限性。同时，可以在创建族时，添加一些其他参数，例如底高度的限制，合理运用。
