Revit技巧 | revit怎么生成图纸?如何在Revit中使用图纸上的外部信息

发布于:2024-09-30 10:46:36
288人 分享

    施工图文档是与客户、工程师和施工专业人员共享以交流设计的记录。例如,客户需要看到设计的楼层平面、立面和三维图形以进行审批。来自其他规程的工程师将希望看到那些图形以及更加详图,以帮助他们了解建筑模型以及建筑模型如何影响他们的工作。施工专业人员需要所有这些图形以及明细表和材质提取,以建立设计。

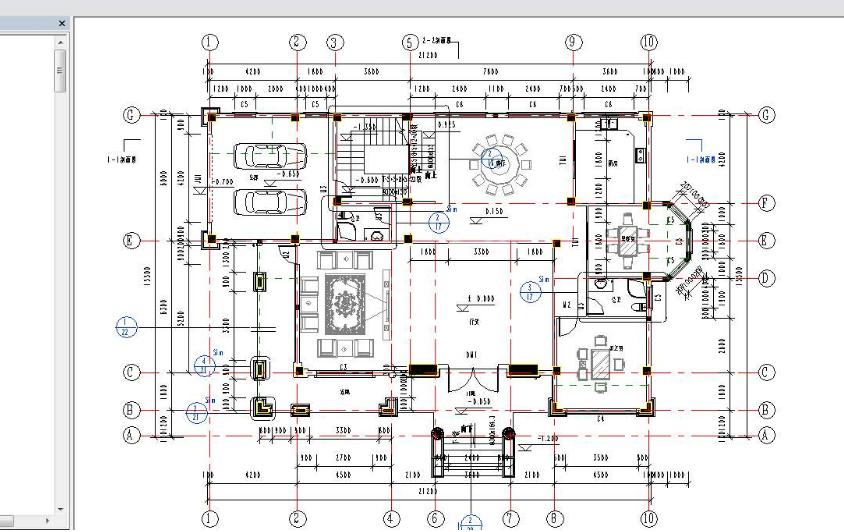

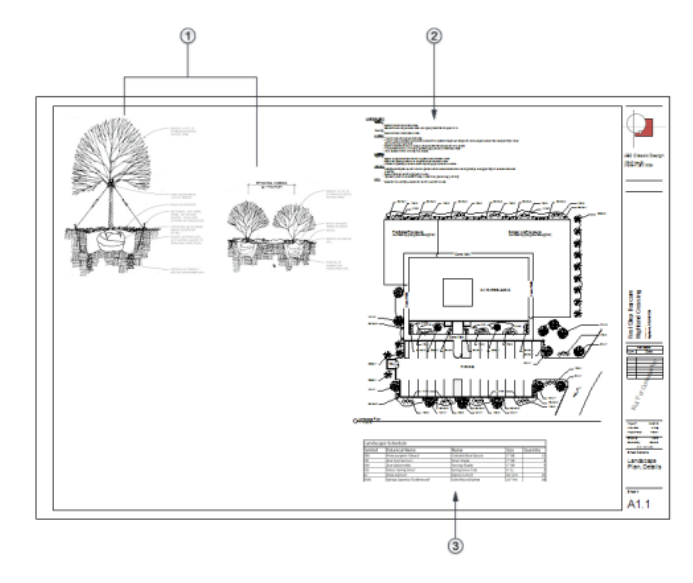

    我们可以在Revit生成的图纸上包含项目外部的信息,可以在图纸上使用外部文字、电子表格和图像。

        ①来自外部源的图像

        ②存储在外部文件中的文字

        ③外部电子表格中的信息


    将某个文件的文字添加到图纸

    从文件导入文字材料,这样就无需从头开始创建。

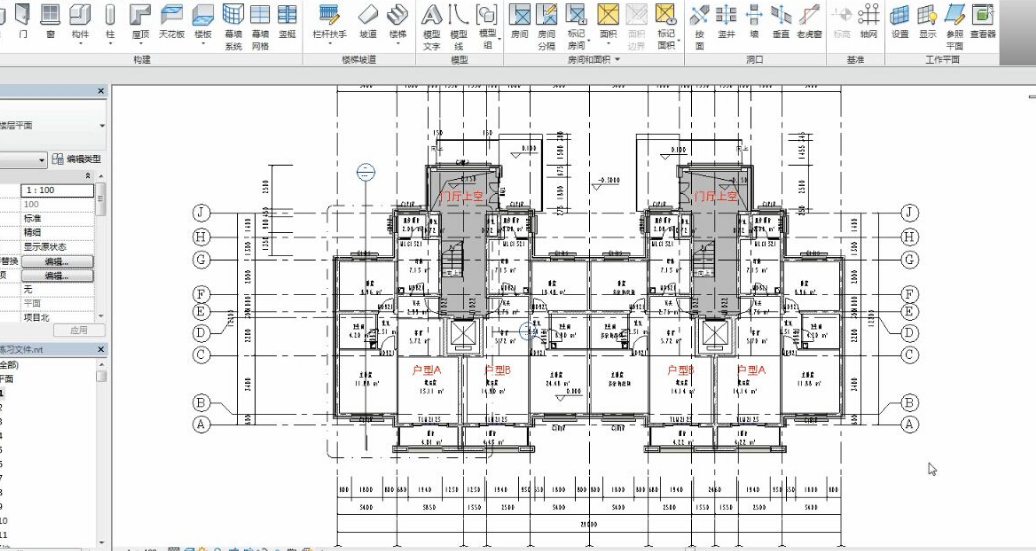

    1.在此项目中,打开图纸。

    2.单击“注释”选项卡→“文字”面板→(文字)。

    3.单击“修改|放置文字”选项卡→“格式”面板→(无引线)。

    4.在绘图区域中单击以放置文字插入点。

    5.在Windows桌面上,打开文本文档,并将其内容复制到剪贴板上。

    6.在Revit中,按Ctrl+V键或单击“修改|放置文字”选项卡→“剪贴板”面板→“粘贴”下拉列表→(从剪贴板中粘贴)。

    文本框会展开,以包含复制的文字。可以在图纸上移动文本框,并直接编辑其内容。(编辑文本框的内容不会修改从其复制内容的原始文档。)


    将电子表格添加到图纸中

    我们可以导入电子表格数据块图像以增强图纸效果。

    1.在电子表格应用程序中,打开电子表格。当我们希望在Revit图纸上显示数据时将其显示。

    2.使用屏幕捕捉工具拍摄电子表格的屏幕快照。

    例如,可以使用屏幕捕捉工具,如TechSmithCorporation开发的SnagIt或Etrusoft,Inc.开发的!QuickScreenCapture。

    使用以下文件类型之一保存图像:BMP(位图)、JPEG、JPG、PNG(便携网络图形)和TIFF。

    3.在图纸中添加电子表格图像。


    将图像添加到图纸中

    我们还可以通过导入图像(如公司徽标),增强图纸的外观。

    1.准备图像文件。

    2.在Revit项目中,打开图纸。

    3.单击“插入”选项卡→“导入”面板→(图像)。如果用CAD格式(如DWG)来存储原有详图,需要单击“插入”选项卡“导入”面板(导入CAD)。

    4.在“导入图像”对话框中,定位到该图像文件的位置。

    5.选择图像文件,然后单击“打开”。

    6.在绘图区域中单击,以将图像放置到图纸上。

    要重新定位该图像,需要将其拖曳到图纸上所需的位置。要调整图像大小,需要选择它并拖曳蓝色角点,或者在“属性”选项板上输入所需的高度和宽度。
