Revit软件是我们在使用BIM相关技术必备的一款其中，其中无论是建模还是建族，都能发挥出强大的作用。下面，就让我们来看看Revit在机电管道中都有怎么样的具体作用吧。

    我们在做机电样板或者机电项目时，避免不了的事就是对布管系统进行设置，在Revit默认的样板中会缺少部分管道类型，这时该怎么办呢？下面我们一起了解下如何设置布管系统。

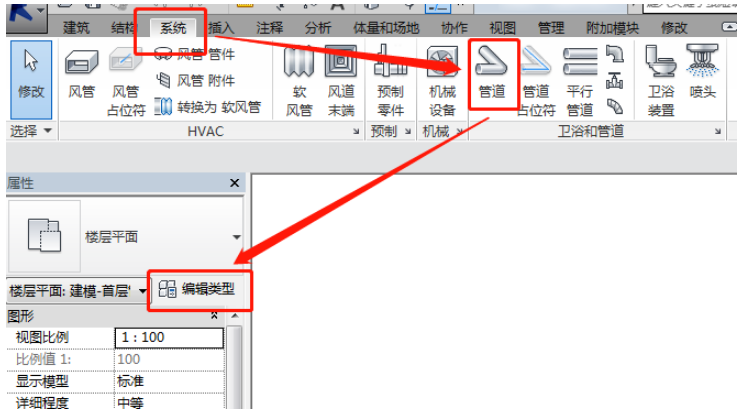

    1、首先点击“系统”选择“管道”→“编辑类型”如图1所示。

    图1

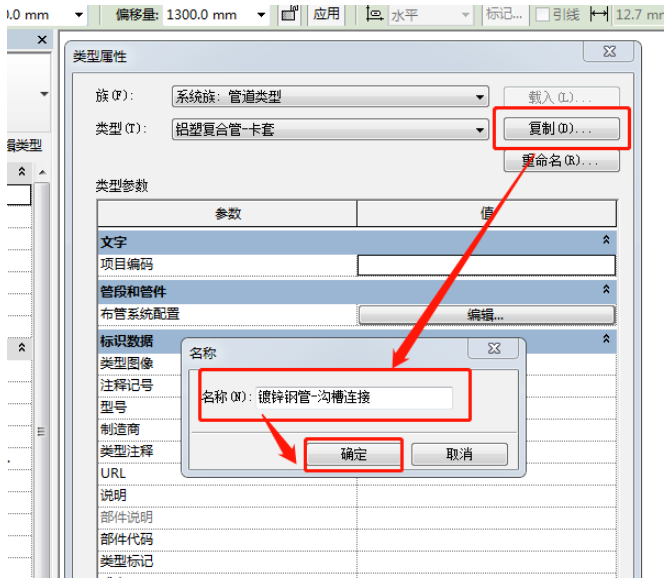

    2、在弹出的“类型属性”对话框中“复制”管道类型，命名新的管道类型为“镀锌钢管-沟槽连接”→确定，如图2所示、

    图2

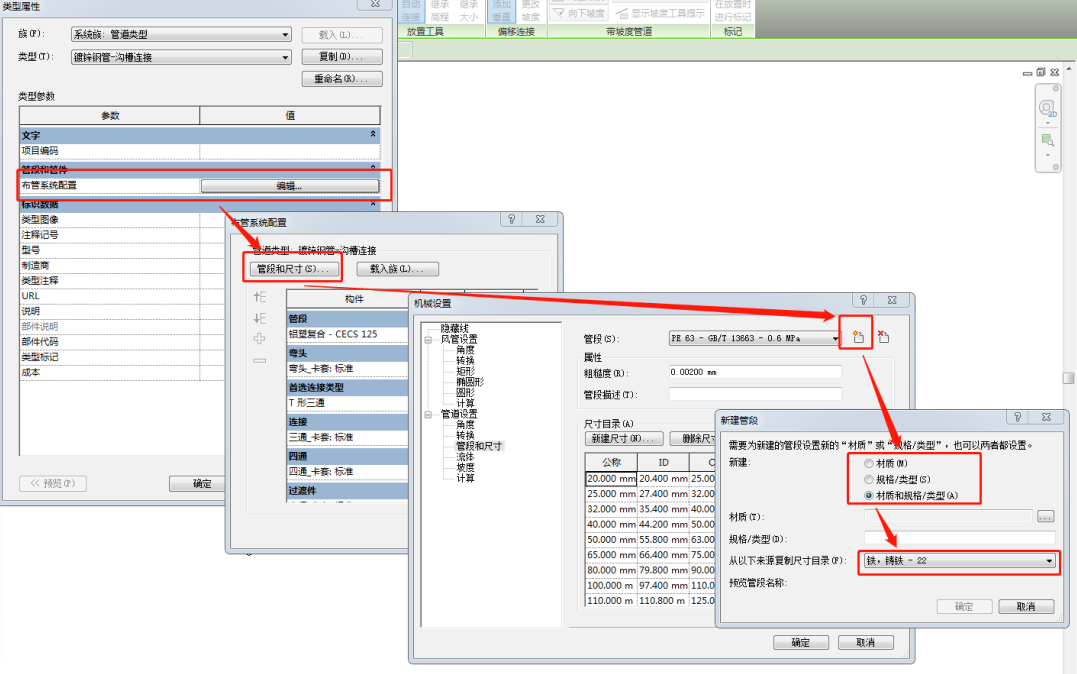

    3、在“类型属性”对话框中的“类型参数”栏中点击“布管系统配置”→“编辑”；

    在弹出的下级对话框中点击“管段和尺寸”选项；

    在弹出的下级“机械设置”对话框中点击“管段”右侧的新建图标；

    在弹出的下级“新建管段”对话框中，选择“材质和规格/类型”，在“从以下来源复制尺寸目录”下拉选择“铁，铸铁-22”，如图3所示。

    图3

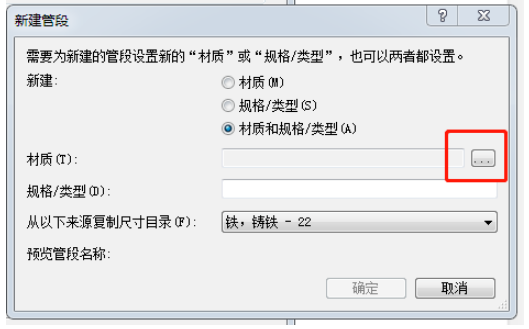

    4、“材质和规格/类型”，可以进行材质以及规格类型的新建，如图4所示。

    图4

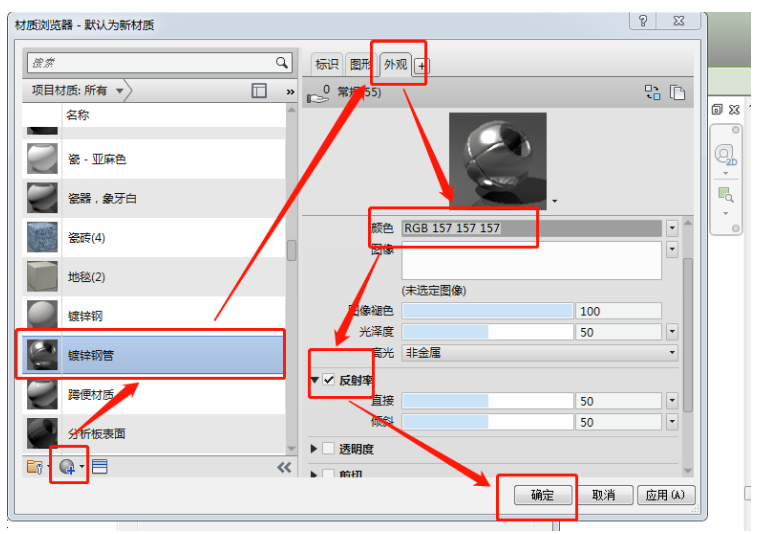

    5、在弹出的“材质浏览器”中，新建一个材质，重命名为“镀锌钢管”，点右侧“外观”，设置颜色RGB:157,157,157,勾选“反射率”，确定，如图5所示。

    图5

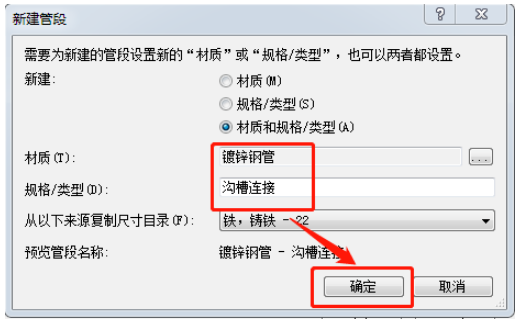

    6、回到“新建管段”对话框，刚才新建的材质“镀锌钢管”已经显示出来，在“规格/类型”中输入“沟槽连接”,“确定”，如图6所示。

    图6

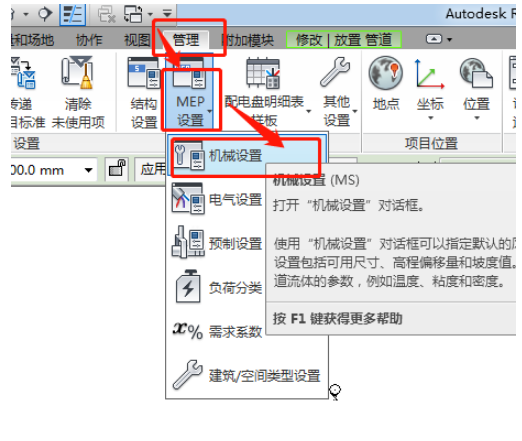

    7、此时在机械设置里面就能找到设置的管道，打开“管理”选项卡下的“设置”菜单栏，打开“机械设置”如图7所示。

    图7

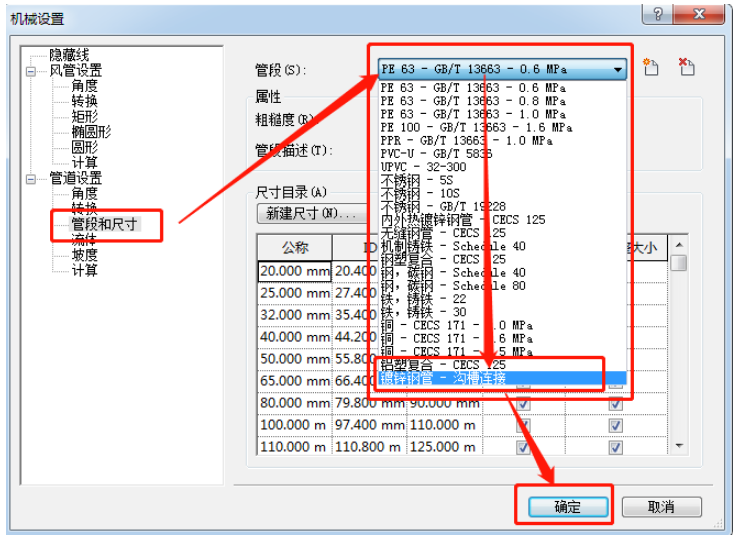

    在弹出的“机械设置”对话框中点“管段和尺寸”，在右侧“管段”中展开下拉菜单，找到刚才新建的管段“镀锌钢管-沟槽连接”，“确定”即可。如图8所示。

    图8
