作者：上海市建工设计研究总院黄林
（一）、兵马未动，粮草先行，做好管综准备工作
1.了解需求
1）分析项目业态，确定项目类型。
2）项目启动之初，熟悉合同中对管线排布以及建筑业态净高的要求。
净高，可以梁底、管底、支架底及吊顶底这四类标高作为基准。
3）与业主沟通，了解业主对各区域的细节需求。
4）综合考虑后以文本形式确定基本的大面的管综（支架底部高度，不是管道底部高度）高度，以及管道穿梁的可行性及执行要求。
2.分析图纸
1）外部建筑形态和内部主要管道路由的形态（主要核查是否有圆弧形），建筑楼层各个功能区的了解（噪音值要求，水管能否路过），以确定是否能在公共区域管道过多的情况下，将部分管道移至非公共区域（以水平空间，换取垂直空间，以其他楼层空间，换取本层空间）。如果是高层建筑，弄清楚设备层的位置。
2）结构分析（非常重要），确定是否有升降板区域，确定梁底部高度，出一份整理的梁底高度的分析图及报告。供业主方提前对整体的梁底净高有了解（一般现场施工会出现误差，混凝土梁考虑实际比设计高度低30mm)。尽量将大面的梁最低高度调整为一致，减少我们管道的范围。如果是钢结构的建筑，可以提前设计预留孔洞，供喷淋管道安装。
a.查看图纸的完整性。（根据图纸目录查看，版本，日期）
b.核查防火分区（防火卷帘）、排烟分区（挡烟垂壁）等交界处，管线穿越情况。
c.查看水、暖、电各专业总设计说明，了解各专业系统设计内容，重点阀门，管材材质，保温，坡度，管道连接方式的要求；高区、低区楼层划分；各楼层排布情况。确定设备层（避难层）位置。
d.查看、熟悉各专业图例。
e.平面图、系统图相互比照，了解各对应位置图面表达。
f.核查各专业图纸的建筑底图一致性。
3.发现初步问题
a.全盘阅读图纸，根据业主及规范的要求，粗查图面问题。对于重点区域予以特别关注。撰写问题报告。
主要核实平面图和系统图是否一致，连贯，完整。
给排水，电气是否有接入市政的管网。
有夹层的区域，确定相关管道的具体安装位置。
风水管井处是否有预留洞，或者和梁相碰撞。
设备转换层管道是否缺失。
b.以CAD草图或局部Revit的形式，就初步发现的问题与设计及业主就发现的图面问题进行沟通。
c.整理各方回复意见。（出图面报告）
（二）、知己知彼，义无反顾，打赢剖面攻坚战。
1.审核机电各专业的模型是否完整，材质，连接方式，颜色是否符合要求。

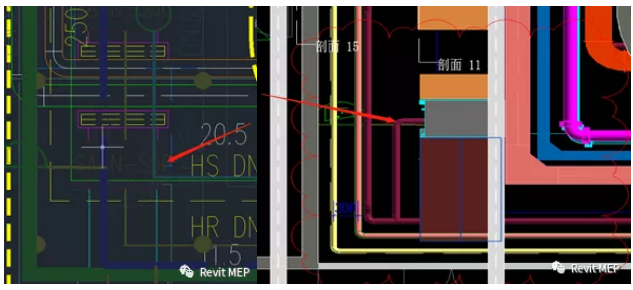

2.审查图模一致，需要提供参照文件。

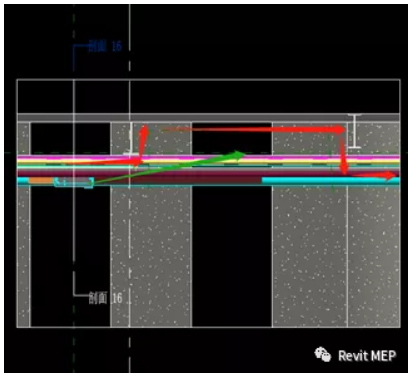

3.管综核心是调整剖面，注意出支管（水暖电），出风口，阀门检修。
4.管综的第一个剖面确定，十字交叉口（大管，而且是支管多），管线最复杂区域。
5.管综调整确定好最难区域的剖面后，后面要一往直前去调整。不要犹豫不决。

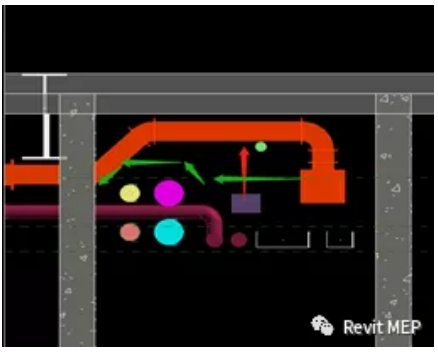

6.剖面布置原则（现场结构一般存在20mm左右误差）
1)以业主方的标准为标准;
2)强电桥架最上方，贴梁底部安装。留盖板空间;
3)风管：1，有垂直向下风口的，这样的风管放到最下方。2，消防排烟风管（只要有垂直向下的风口，尽可能在最下方。）
4)弱电桥架，放在下方，或者靠近检修空间的一侧。
5)自动喷淋管，放在靠近支管较多的一侧，考虑走道公共区域是否能出支管。
6)蒸汽或者热力管道上方30cm不要放置桥架。
7)高压线缆30cm内不要放置弱电桥架。
8)管综的标高优先（在业主方无特殊要求时）

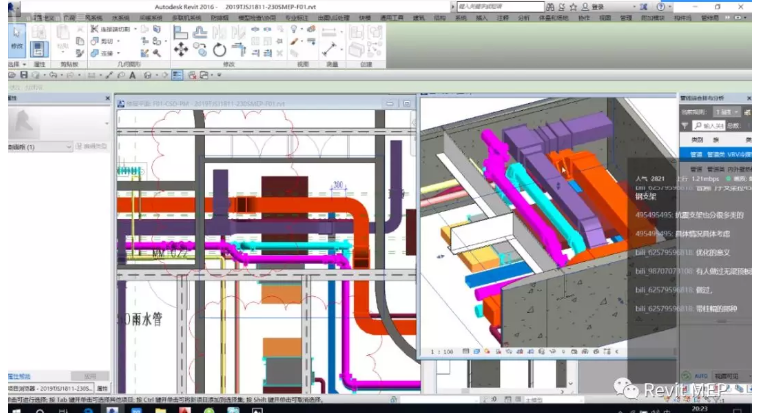

9)剖面推导法。开三个视口（平面，剖面，三维）
10)调整过程中，我们绘制管线还是要回到单专业的模型内去。
因为调整剖面，我们会将管线局部打断，打断后，在剖面推导过程中，我们要时刻保证管线的完整。
11)前期不画支架，但是要考虑支架(暖通保温空间，木托空间)的安装空间。（提供支架计算说明书）
（三）、以正（专业知识）治管综
1.清楚管道路由后，再决定管道平面位置。
2.梁格空间的充分利用。
3.沟通管道翻弯的角度（45还是90）。
4.根据需要，调整设备的接管方向。
5.桥架能否使用非标准弯头。
6.管综是标高优先，管线可以做弯头。
7.为了保证走道高度，可以将走道内的风机盘管/多联机的室内机，移至梁格区域。然后将管道在梁格区域翻弯。
8.移动设备位置时，需要考虑移动前后的服务区域是否有改变。还需考虑是否会对后期精准末端点位有影响。
9.强电桥架归类：动力桥架，动力消防桥架，照明桥架（应急照明）。
弱电桥架归类：通信，火灾报警，综合弱电，安防
特殊：消防桥架
弱电的大多数桥架，不是设计院出图，往往需要弱电的专业施工单位去进行二次深化。拿到设计院的图纸后，需要及时确认是否需要给弱电桥架预留空间。
10.如果转弯角度没有标准管件的时候（利用垂直空间转弯，先上翻（下），再转弯）
11.由于前期调整管综，我们将部分管线打断。后期我们调整打断区域的管道时，第一步在单专业的模型内，将管道连起来。第二步，开始调整剖面。
12.风管支管翻弯，需要考虑是否会造成风阻过大，进而影响送风量及风压。
13.多联机的室内机冷凝水有两种情况:
1)不带冷凝水提升泵，要求我们的室内机高度尽可能提高；
2)有冷凝水提升泵，尽可能让室内机底部距离吊顶高度在150~300这个区间。

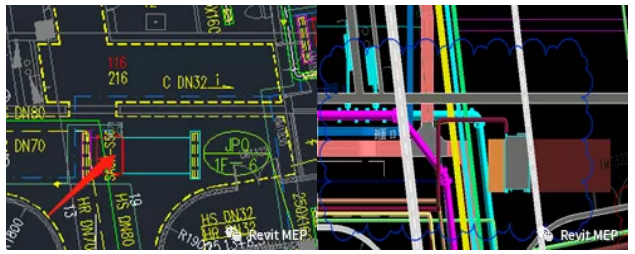

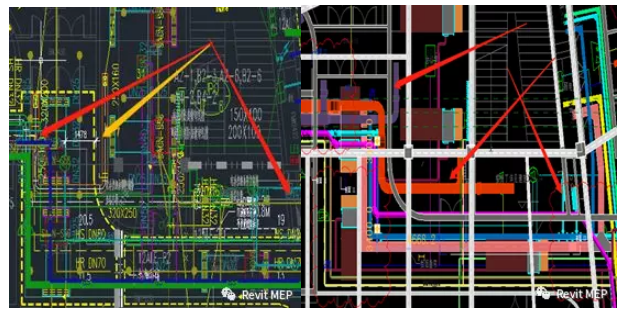

14.CAD图纸无法做到专业的全过程协同。建筑变更，机电参照的建筑底图不变更。暖通设备位置变更，电气不变更。我们参照图纸，均以最新的本专业的图为准。看图的参考标准顺序，PDF，布局，模型空间。
(四)、以奇（管综软件）降难敌
1.翻弯难；翻45°难；定角度，定点翻弯更是难！
2.打断不易，藕断丝连不容易。
3.DS管线间距多容易。
4.管综分析，视图联动，碰撞遇到必杀技。
5.没有快捷键的绘图软件不是好软件。
