    BIM,（即建筑信息化模型BuildingInformationModeling）,是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑三维模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。它具有可视化、协调性、模拟性、优化性和可出图性五大特点。

    近年来，随着数字信息化的高速发展，建筑施工行业也紧随其后，各种极具设计特点的建筑物应运而生，其中也有不少漂亮的玻璃幕墙建筑物，那么在建模软件revit当中是怎么把建筑物幕墙"搭建"起来的呢？

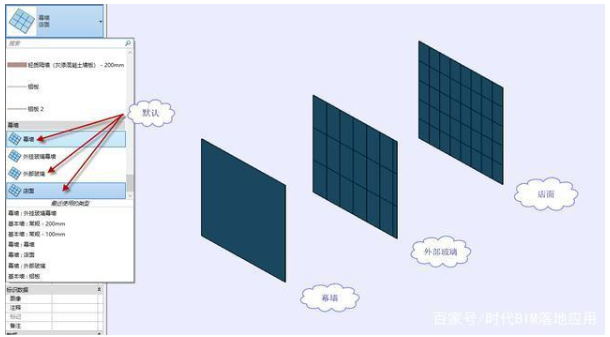

    在revit中幕墙属于墙的一种类型，主要有默认的三种类型：幕墙、外部玻璃、店面（如图）

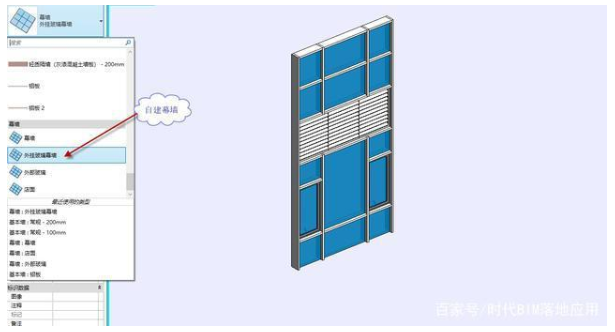

    从图中可以看出系统默认的幕墙虽然有三种类型供我们选择，但是这三种幕墙只是以是否划分网格和所划分网格的大小来分类的，不具有实用性，在咱们实际项目当中，往往需要的幕墙类型是多种多样的，所以我们需要根据系统默认的幕墙来做出我们需要的幕墙（如图）

    （1）绘制幕墙

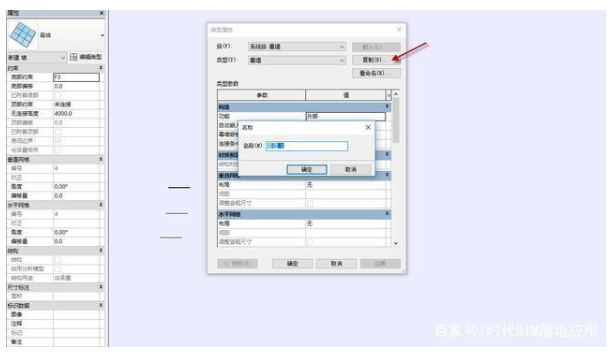

    在revit中，绘制幕墙的方法和绘制常规墙体的方法是一致的，单击"建筑"选项卡，选择"墙"命令，在下拉栏中，我们选择"幕墙"，然后点击"编辑类型"复制一个幕墙类型（不直接在默认的幕墙类型里面修改），暂命名为"幕墙2（名称根据实际情况命名，这里举例说明）

    （2）图元属性修改

    对于外部玻璃和店面类型幕墙，可用参数控制幕墙网格的布局模式，网格的间距值及对齐、旋转角度和偏移值。选择刚刚画好的幕墙2，单击"类型属性"弹出类型属性对话框，编辑幕墙的类型参数。（如图）

    （3）手动修改

    实际项目中，等分的幕墙网格很少，很多时候我们需要手动修改幕墙网格的距离，或者手动添加幕墙网格和竖梃：选择幕墙网格（可点击Tab键切换选择），点开锁标记，即可修改网格临时尺寸（此时不能再次锁定幕墙网格，否则会变回之前设置的等分间距）

    （4）编辑立面轮廓

    选择幕墙，激活"修改墙"选项卡，单击面板下的"编辑轮廓"命令，即可像基本墙一样任意编辑其里面轮廓

    （5）幕墙网格与竖梃

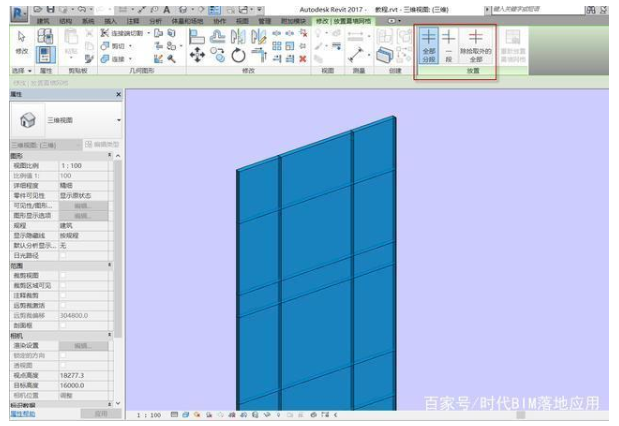

    单击"建筑"选项卡，选择"幕墙网格"命令，可以整体分割或局部细分幕墙嵌板。

    全部分段：单击添加整条网格线。

    一段：单击添加一段网格线细分嵌板。

    除拾取外的全部：单击先添加一条红色的整条网格线，再单击某段删除，其余的嵌板添加网格线（如图）

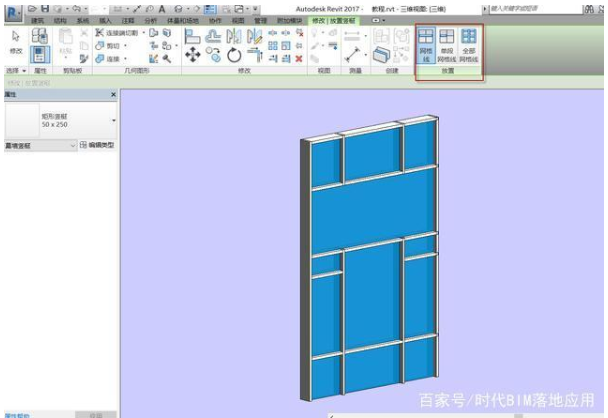

    单击"建筑"面板下的"竖梃"命令，选择竖梃类型，从右边选择合适的创建命令"网格线、单段网格线、全部网格线"拾取网格线添加竖梃（如图）

    （6）替换门窗

    可以将幕墙玻璃嵌板替换为门或窗（必须使用基于幕墙嵌板的族样板制作的门窗族，与常规门窗族不同）：将鼠标放在要替换的幕墙嵌板边沿，使用Tab键切换选择幕墙中的嵌板（高亮时为选中，同时注意屏幕下方的状态栏），选中幕墙嵌板后，点击属性框下拉菜单选择要替换的幕墙窗或门（如果没有则单击"载入族"命令，从族库中载入）（如图）

    提示：幕墙嵌板可替换为门、窗、百叶、墙体、空

    经过前面几步呢我们一面简单的玻璃幕墙就制作好了。
