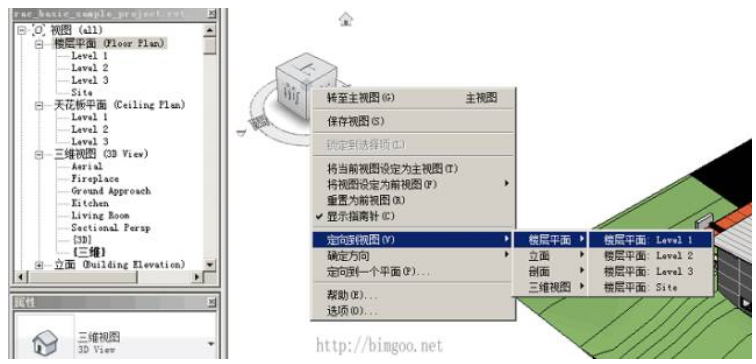

大多数情况下，查看三维视图的时候并不需要把所有的模型都显示出来，大多数情况是需要查看模型的局部，在机电建模的时候，通常是根据楼层平面分层建模，因此就有必要创建一些跟平面视图对应的三维视图，方便实时在三维视图中查看我们创建的模型，通常我们可以通过调整三维视图剖面框的方式创建与平面视图对应的楼层三维视图，或者可以使用下面这种快速创建于楼层平面视图对应的楼层三维视图的方法，以Revit2013自带的建筑示例文档为例，打开该文件切换到默认三维视图，在右上角viewcube上单击右键，一次定位到：定向到视图》楼层平面，如下图所示。
如图中所示，该快捷菜单提供了定向到平面视图的命令，从左侧项目浏览器中看出该文件内共有四个楼层平面视图，我们可以选择其中一个楼层平面视图根据该其相关设置来快速创建一个三维视图，该三维视图的范围由楼层平面视图的“视图范围”属性决定。

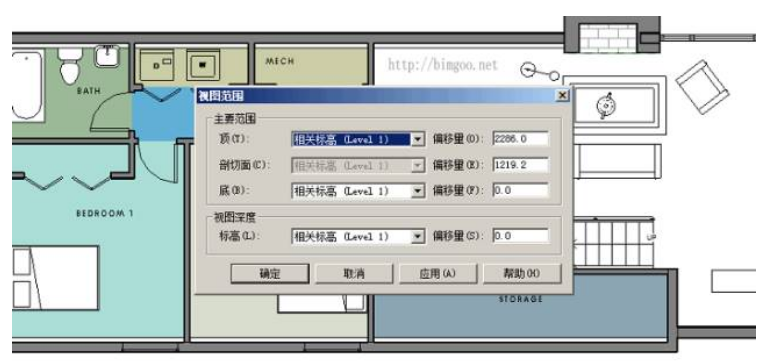

如上图楼层平面视图“视图范围”属性，对应的三维视图的水平范围包含全部的模型，垂直范围为由视图范围中“底”和“顶”两个属性间的空间，这种创建楼层三维视图的方式比通过调整三维视图剖面框的方式方便的多，如果要创娟个别模型构件的三维视图可以通过COINSSectionBox这个插件来实现，尽量不要使用调整剖面框的方式。
