Revit的地形创建非常的方便，需要CAD的地形等高线或者是点数据，点数据的格式是TXT文件或者是CSV文件，类似于“123，456,789”这样一行一行的点数据。有时候业主会提供CAD点文件，但是很多时候我们是没有地形数据，今天教大家在没有地形数据的情况下怎么创建真是地形；
以GlobalMapper软件提取地形图上高程建立地形。
1.软件准备
GlobalMapper、bigemap、revit软件自行在网上下载
2.打开bigemap框取需要下载的地形区域，确定区域范围值

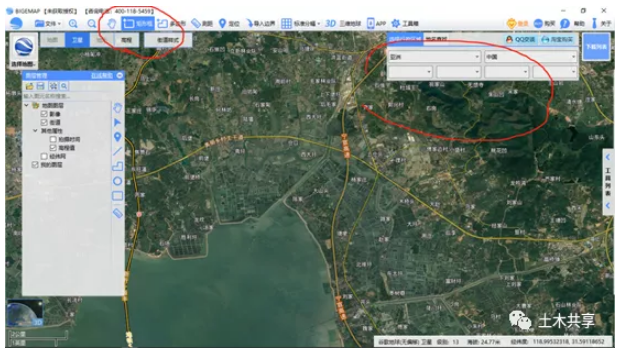

在软件中搜索位置

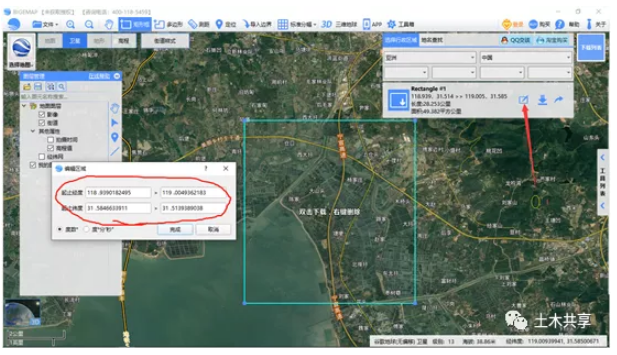

框取地形范围，记录编辑区域范围
3打开GlobalMapper（我用的是英文版，网上有中文破解）

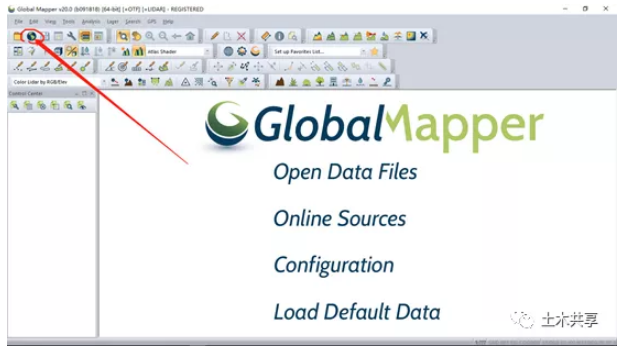

打开页面点击小地球

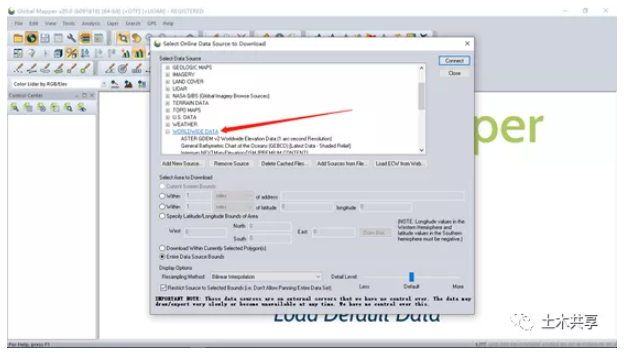

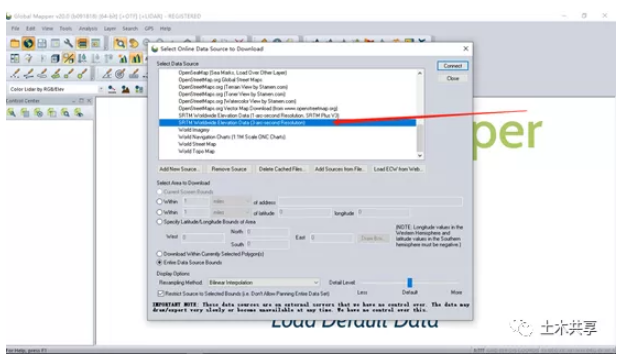

按照指示点开WORLD WIDE DATA/SRTM Worldwide Elevatio nData(3.are.second Resolution)

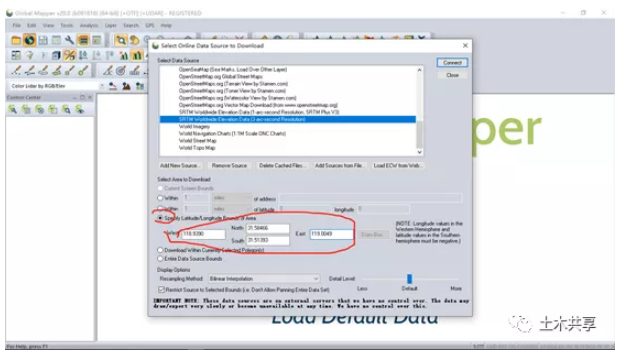

点击SpecifyLatitudeBoundsofArea,输入bigemap中的范围值确定

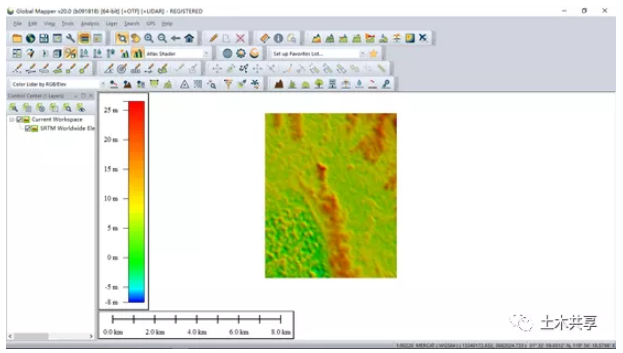

这样我们就得到一张真实的地形图

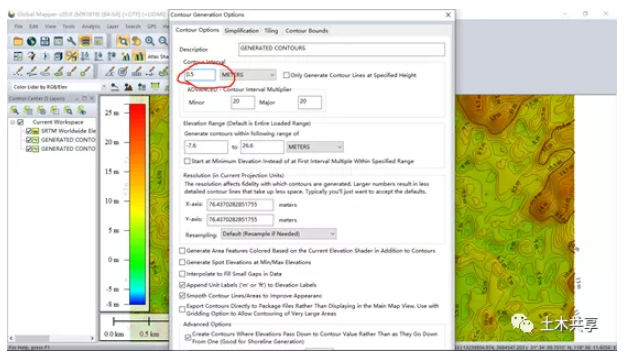

打开Analysls点击等高线输入等高线的间距0.5
这样我们就得到一张有等高线数据的地形图

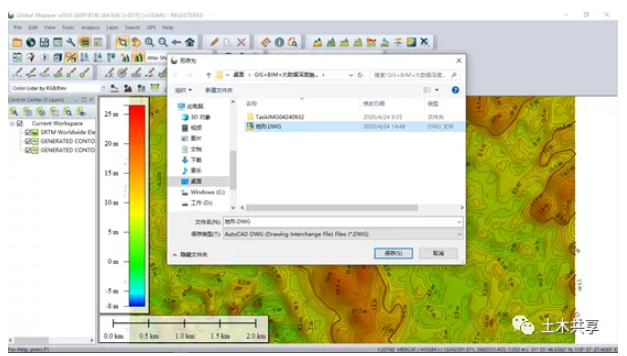

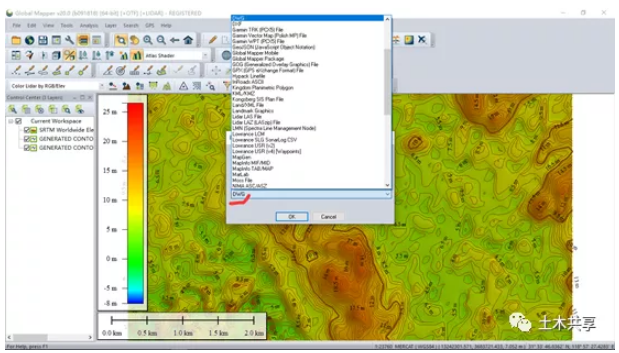

然后按照下图下载地形数据
4.打开REVIT导入现在好的DWG文件

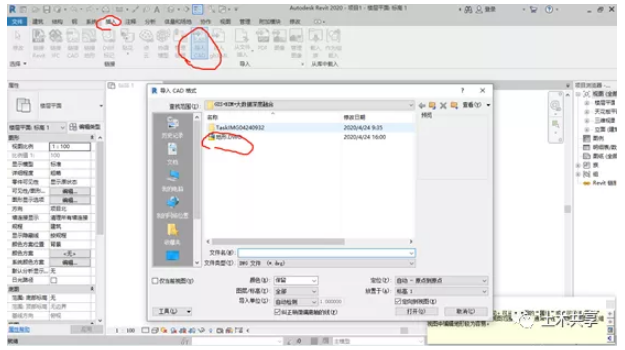

在插入中先择导入CAD，注意不要勾选“仅当前视图”

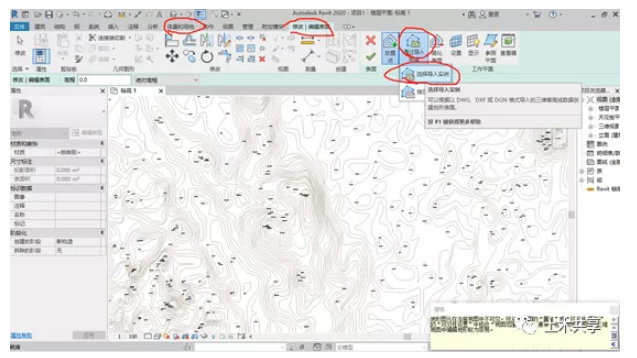

在体量与场地中选择创建地形表面，选择通过导入实例

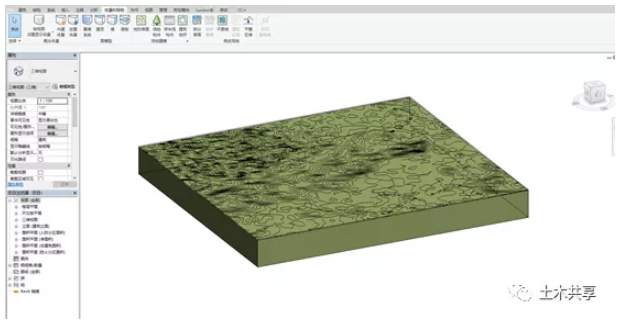

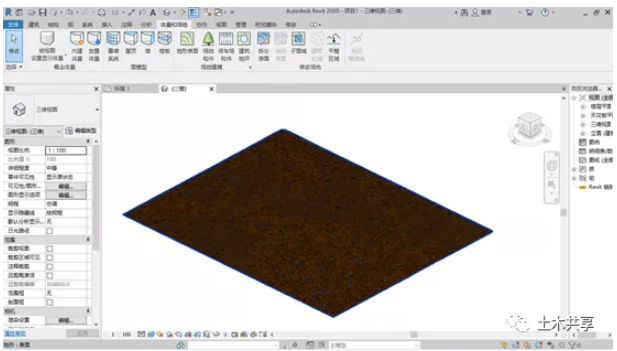

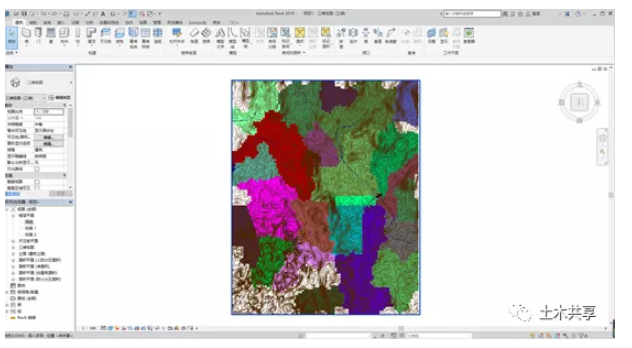

最后设置一下就是这样的效果
最后在把我们建好的BIM模型导入地形中就可以做参考了
当然在GlobalMapper中也可以下载各种地形分析的数据以供我们做技术参考
