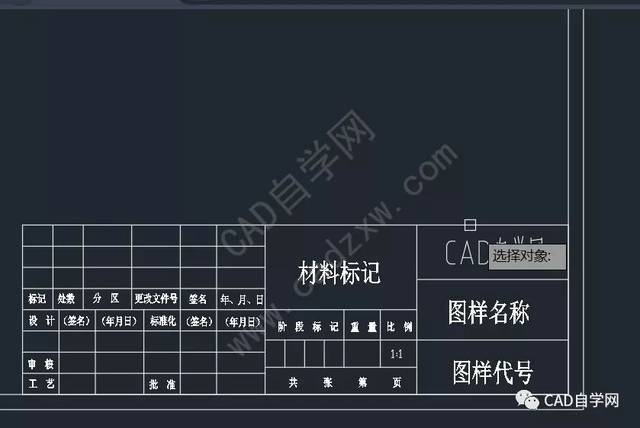

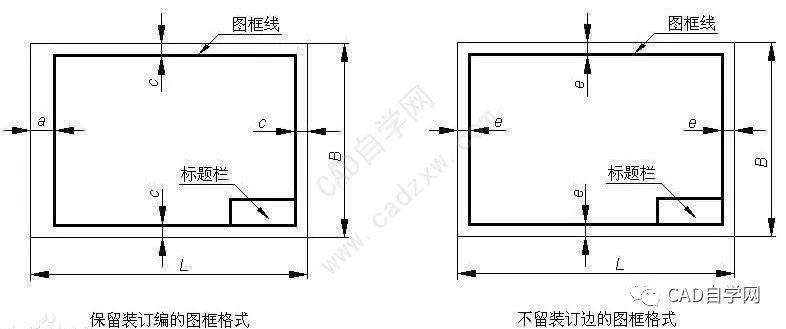

在CAD中，绘制图框和绘制图形是一项重要的任务，而确定绘制它们的顺序是至关重要的。那么，到底是应该先绘制图框还是先绘制图形呢？根据常见的CAD绘图流程，最佳的做法是先绘制图框再绘制图形。这是因为图框是绘图的基础，它定义了整个绘图的布局和边界。绘制图形时，需要依赖图框的边界来确保绘制的图形不会超出范围，同时也能保证绘制出来的图形在整个绘图中有一个良好的位置。绘制图框的第一步是确定绘图纸的尺寸和比例。这将决定图框的大小和形状。通常，绘图纸会遵循标准的尺寸和比例，如ISO、ANSI等。然后，可以通过绘图工具在绘图纸上绘制一个矩形，该矩形将成为图框的边界。在确定了图框的边界后，可以添加图框的其他属性，如标题、单位、日期等。这些属性通常位于图框的不同位置，以提供有关绘图的更多信息。可以使用CAD软件的文本工具来添加这些属性。完成图框的绘制后，就可以开始绘制图形了。绘制图形时，需要确保所绘制的图形不超出图框的边界。这可以通过在绘图时将图框作为参考对象来实现。CAD软件通常提供了吸附、捕捉等功能，这些功能可以帮助在绘制图形时对齐到图框的边界，确保图形的位置正确。此外，绘制图框和图形时还应该注意图层的设置。图层可以帮助将绘图纸和图形的元素分开，以便更好地管理和编辑。通常，可以将图框设置为一个单独的图层，而图形则可以在其他图层上进行绘制。这样可以更好地控制绘图元素的可见性和属性。综上所述，绘制图框先于绘制图形是一种常见的CAD绘图流程。这样的做法可以确保绘制出来的图形在图纸上有一个良好的位置，并且不会超出图框的边界。同时，通过正确设置图层，可以更好地管理和编辑绘图元素。因此，在CAD中，我们应该先绘制图框再绘制图形。
