在管道设计中，某个管路可能会采用多于一种的管材和连接方式。
例如，对于喷淋系统，小管径时可采用镀锌钢管，大管径时可采用无缝钢管或焊接钢管。同样对其管件，小管径采用丝扣连接，大管径采用法兰连接或者卡箍连接。
步骤一：编辑布管系统配置

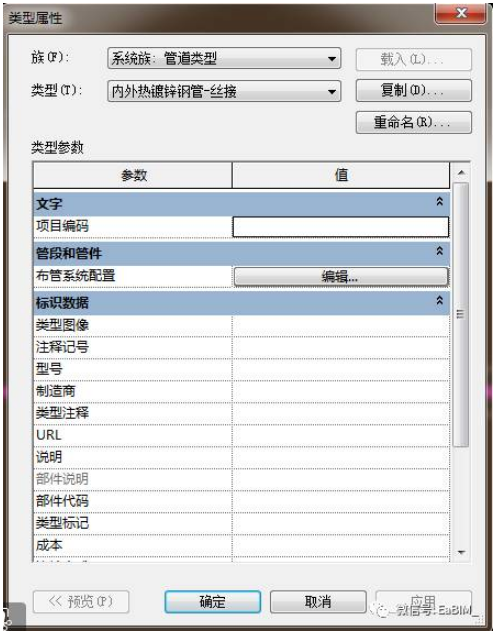

创建或者选择一种需要修改的管道类型后，点击“属性”栏中“编辑类型”命令，结果如图所示：

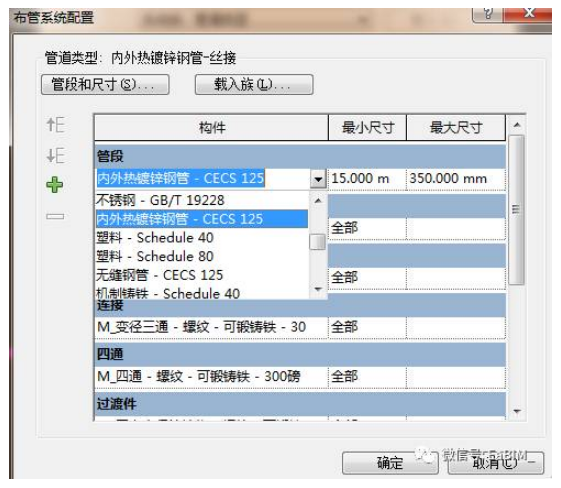

点击布管系统配置的“编辑”，继续点击管段下栏可选择多种管段，如需用到多种管段点击“+”号添加一行新管段，结果如图所示：
步骤二:设置管段和尺寸

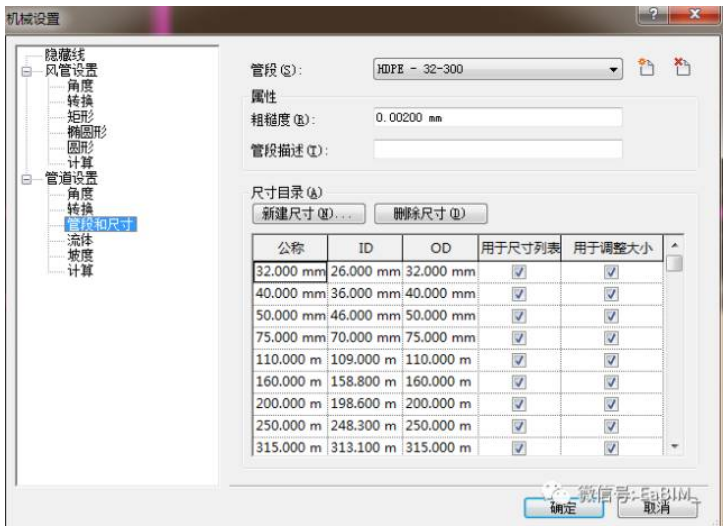

点击“管段和尺寸”，弹出管道设置中管段和尺寸属性框，结果如图所示：

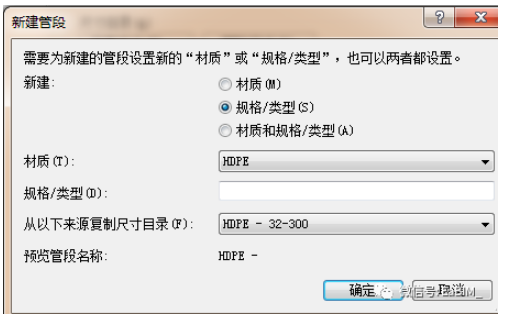

若需要添加新的管段，点击“新建管段”图标。在“新建管段”对话框中可以选择材质、规格/类型、尺寸目录，结果如图所示：
步骤三：最后设置管件、连接方式及完成布管系统配置
依次配置各种管件的族设置最大和最小尺寸，弯头、三通、四通连接方式。设置完点击确定完成布管系统配置。这样当使用该种管道类型画管道时，根据管径的不同，系统自动按设置选择不同类型的管段、管件及连接方式。
