要创建可载入族，请选择一个族样板，然后命名并保存族文件。

为族命名时，应充分说明该族所要创建的图元。以后，当族完成并载入项目中时，族名称会显示在项目浏览器和类型选择器中。

可以将族保存到本地或网络上的任何位置。创建族后，可以使用 Microsoft? Windows 资源管理器中的“复制”和“粘贴”命令将这些族移动到其他位置。

注： 在完成并测试族之前，不要将其保存到可被其他人访问的位置。

使用样板创建族

1. 单击“文件”选项卡新建族。

   注： 如果要创建注释族或标题栏族，请单击“文件”选项卡“新建”“注释符号”或“标题栏”。

   根据目前的绘图单位，“新族 - 选择模板文件”对话框会显示下列位置子文件夹中所安装的可用英制或公制族模板：

   %ALLUSERSPROFILE%AutodeskRVT 2021Family Templates

   注： 根据软件安装或办公室标准的不同，族模板可能安装在本地或网络上的其他位置。有关详细信息，请与 CAD 管理员联系。

2. 或者，要预览样板，请选择它。

   样板预览图像显示在对话框的右上角。

3. 选择要使用的族样板，然后单击“打开”。

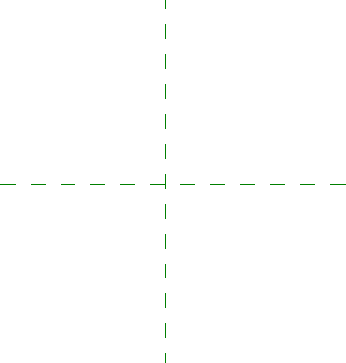

   将在族编辑器中打开新的族。对于大多数族，将显示两条或更多条绿色虚线。它们是您在创建族几何图形时将使用的参照平面或工作平面。



   如果要创建基于主体的族，则也将显示主体几何图形。



4. 在项目浏览器中，查看族视图的列表。

   族视图根据您创建的族类型的不同而不同。如有必要，可以通过复制并重命名现有的视图来创建其他视图。

5. 单击“文件”选项卡另存为族。

6. 在“保存”对话框中，定位到族所要保存的位置，输入族的名称，然后单击“保存”。

   注： 对于族名称使用标题大小写。
