Revit技巧 | revit模型拆分怎么做?在Revit中怎样拆分模型---机电模型为例

发布于:2024-09-30 10:47:31
106人 分享

    来源丨益埃毕教育

    根据项目要求来拆分,机电模型分:给排水,暖通,电气,三大类。

    一、成组。现根据某项目图拆分,如图所示此图成组四个。


    1.电气成组:打开某项目转到三维视图,在可见性(快捷键VV/VG)里设置,

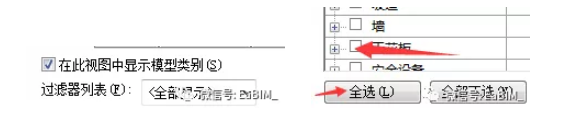

    1-1.打开“可见性”在过滤器列表中选择-全部显示,点击全选所有都不勾选,点击确定,如图所示。

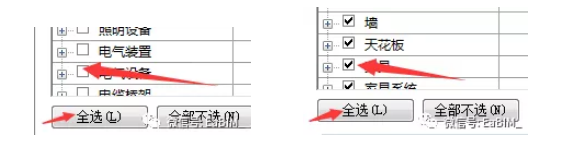

    1-2.“可见性”过滤器列表中选择-电气,全部勾选,点击确定,如图所示。

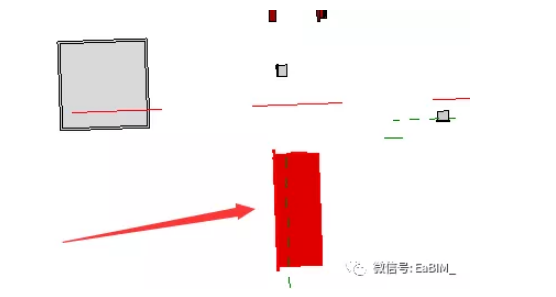

    1-3.核查一下把不是电气的构件选中隐藏。

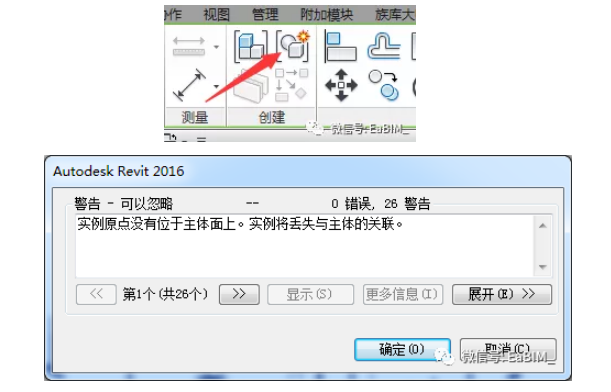

    1-4.框选所有电气,修改选项卡--点击“创建组”,会出现以下错误,点击确定,如图所示。

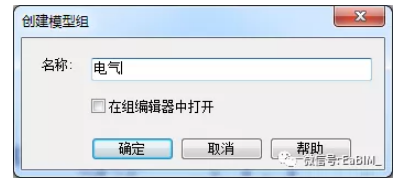

    1-5.点击上图确定,弹出对话框“创建模型组”,名称改为电气,如图所示。

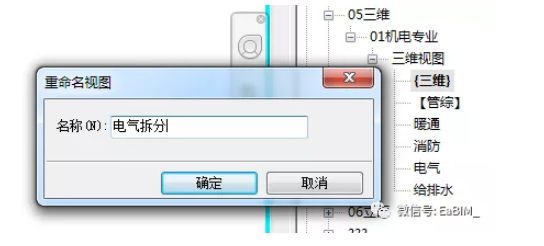

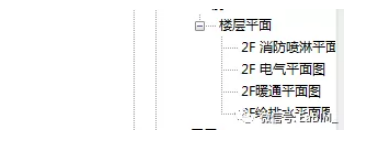

    1-6.在项目浏览器--三维视图--三维,名称改为电气拆分,如图所示。

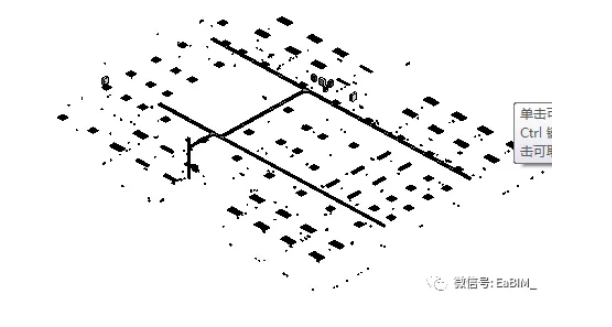

    1-7.成组如图所示。


    2.给排水成组

    2-1.“可见性”设置时电气全部不勾选,也可选择成组的电气隐藏,其它全部勾选,如图所示。


    2-2.“可见性”--风管和喷头不勾选,过滤器里不勾选消防和喷淋,如图所示。


    2-3.核查一下把不是给排水的构件选中隐藏。

    2-4.成组和成组命名,三维重命名,与电气是一样的步骤,以下也一样。

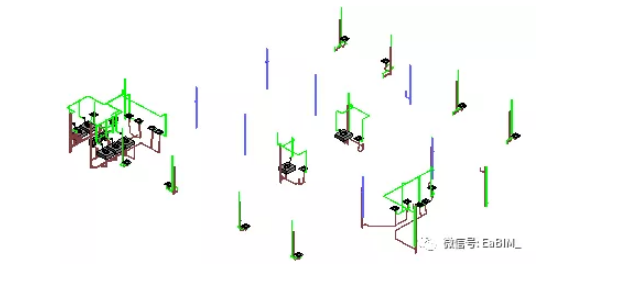

    2-5.给排水成组完结如图所示。

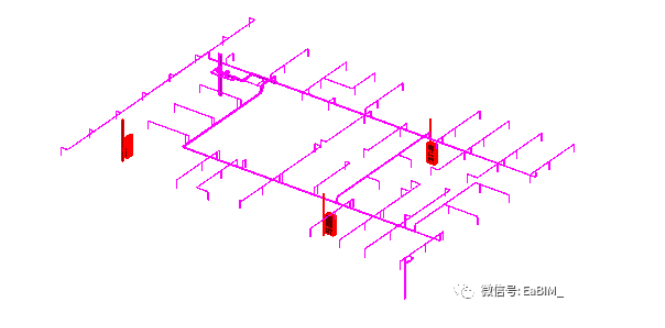

    3.消防成组,与给排水相同,只是过滤器里把除消防喷淋以外的全部隐藏即可。成组如图所示。

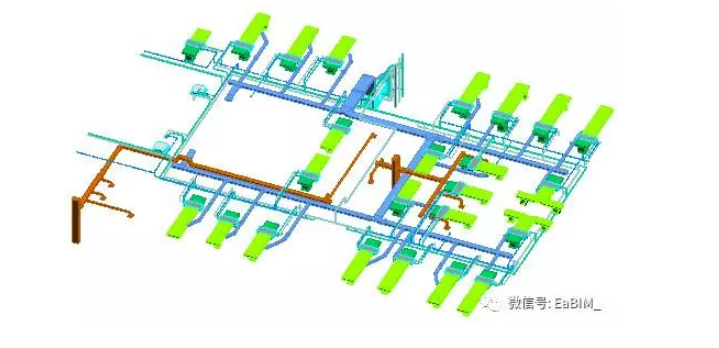

    4.暖通成组,就是把前面已经成组的电气,给排水,消防,选择隐藏,再把暖通成组。成组如图所示。


    二、保存。

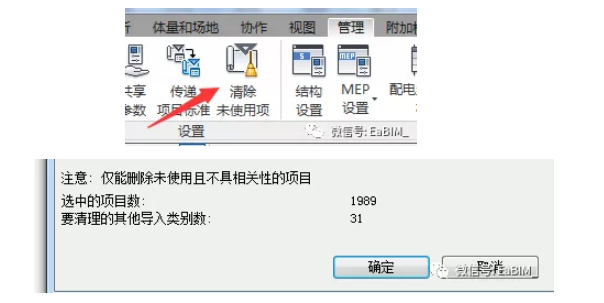

    1.成组的总模型要保存一份,在原模型的基础上,依次去保存成组模型,完成拆分。比如保存电气模型的时候要把给排水,消防,暖通都要删除,并清除未使用项,建模的过程中有许多未使用项,为了减少内存要清除这些未使用项,如图所示。


    2.清除未使用项完成后如图所示。

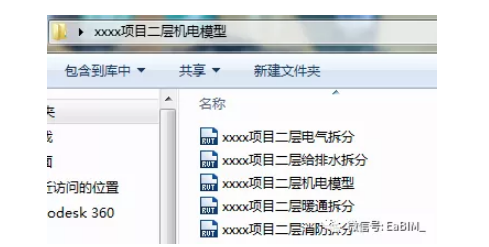

    3.命名为(xxxx项目二层电气拆分),以此类推。此项目的机电模型拆分就完成了。最终文件夹格式如图所示。
