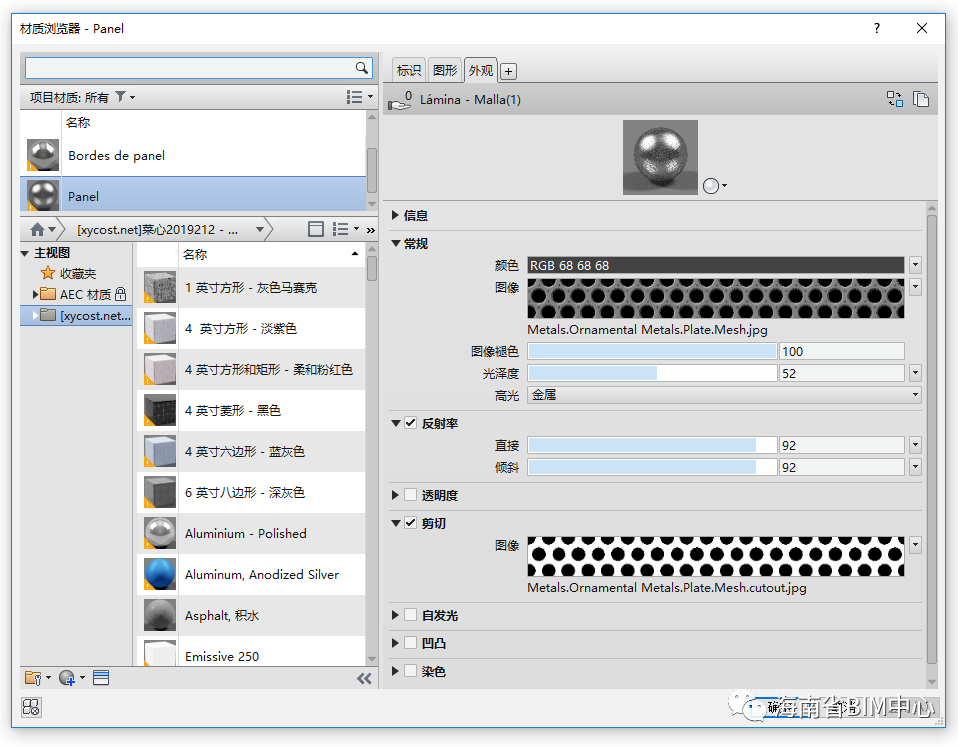

    正好碰到一个要制作铝合金折叠纱门的族，本次就亲自制作一个金属纱网的材质，并在项目中实际运用。具体设置如下：

    下面对上面运用的几个属性作简要解释：

    反射率（或使用反射贴图），此处设置为92%。

    反射贴图是在材料表面反射的图像。为此，材料必须光泽且光滑。如果要将场景反射在表面上，请使用反射贴图。请注意，这不是在材料上添加指纹的正确方法，这些效果应与粗糙度图混合在一起。

    剪切

    以黑色和白色确定可见的部分和删除的部分。黑色被删除，白色可见。您可以将其用于几乎没有厚度的表面，如栅栏。如果将切口材料应用到墙壁上，将不会像所应用材料的挤出那样起作用，它只会切割表面，而不会产生实心部分。在这种情况下，您可以使用空隙切割实体。

    部分渲染图如下，可以清晰的展现出金属纱网的效果：
